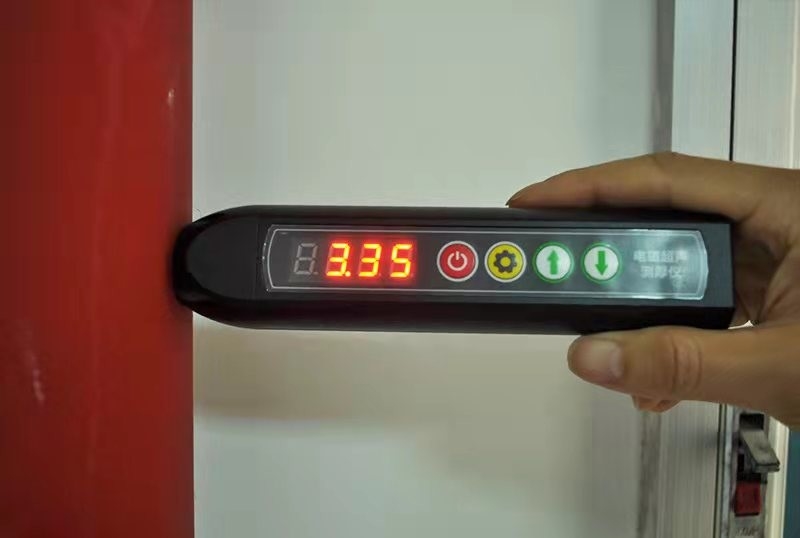

TG-14 초소형 비접촉 전자기 초음파 두께 측정기

TG-14 초소형 비접촉 전자기 초음파 두께 측정기

제품 특성

전자기 초음파 두께 측정기는 음향 결합 물질이 없는 초소형 비접촉 두께 측정 기구입니다.그것은 금속 또는 자기 전도 물질의 두께를 측정 할 수 있습니다.

작은 크기와 휴대하기 쉬운

작업 조각 표면에 대한 요구 사항은 높지 않으며, 비접촉 측정을 실현 할 수있는 거친 표면을 닦을 필요가 없습니다.

그것은 코팅에 민감하지 않으며 코팅 된 작업 조각 또는 부식 된 금속 파이프의 두께 측정을 실현 할 수 있습니다.

음향 결합 요인이 없으면 고온 작업 조각의 두께 측정을 실현하고 온도 보상을 수행 할 수 있습니다.

성능 지수

(1) 일반적인 특징:

A. 기기는 호스트와 휴대 전화로 구성되어 있으며, WiFi를 통해 무선으로 연결됩니다.

B. 도구는 전자기 초음파 원리를 채택하고 검사 프로세스는 작업 조각 표면과 결합 물질을 깎는 것이 필요하지 않습니다.

C. 프로브와 호스트가 통합되어 있으며 프로브가 교체 될 수 있습니다.

D. 태블릿 컴퓨터를 연결 한 후, 두 가지 기능이 있습니다: A 스캔 및 B 스캔

E. 구성 가능한 탐사형: 탐사 (≤ 80 °C, 단시간 측정), 고온 탐사 (≤ 800 °C, 단시간 측정)

F. 높은 온도 손잡이가 구성될 수 있다:단기 손잡이 (최고 350 °C의 검사 요구 사항과 단기 측정),긴 손잡이 (최고 800 °C의 검사 요구 사항과 단기 측정)

(2) 탐지 가능한 작업 조각 재료:탄소강, 주사강, 합금강, 스테인리스강, 구리, 알루미늄, 티타늄 및 기타 전도기

(3) 측정 범위:1.5-240.0mm, 측정 범위의 최대 값은 측정 재료의 특성, 음소 감소 계수, 표면 조건 및 기타 요인에 의해 영향을 받습니다.

(4) 측정 장비의 오류 범위:작업 조각 두께가 10mm 미만일 때, 오류는 0.05mm입니다; 두께가 10mm 이상일 때, 오류는 + (0.01 + H / 200) mm입니다 (H는 작업 조각 두께입니다)

(5) 이득을 받는 것:≤ 100dB

(6) 고온 탐사기의 작동 온도 범위:저탄소 강철 (또는 다른 철자기 강철): - 150 °C ~ + 800 °C; 오스텐이트 스테인리스 강철 (또는 다른 철자기 물질): - 150 °C ~ + 150 °C

(7) 정상 온도 탐사선:≤ 80 °C, 4MHz, 주로 저탄소 강철, 알루미늄 등과 같은 얇은 곡물 재료를 탐지하는 데 사용됩니다.

(8) 고온 탐사선:≤ 800 °C, 4MHz, 주로 낮은 탄소 강철과 같은 철자기 미세 곡물 재료를 측정하는 데 사용됩니다.

(9) 최대 들어올림 거리:4mm (실제 들어올리는 거리는 재료의 특성 및 온도와 관련이 있습니다.) 경직 방지 필름, 소금 퇴적 또는 다른 단열 코팅 (화면, 발크, 에마일, 플라스틱 등)) 는 운영 격차로 사용될 수 있습니다.

(10) 작업 조각의 최소 지름 (곡각):9mm

(11) 탐사기의 최대 기울기 각도:25°

(12) 탐사기의 흥분 모드:영구 자석

(13) 음파의 종류:절단파

(14) 높은 온도 보상:그것은 높은 온도의 소리 속도에 대한 자동 보상 기능이 있습니다

(15) 음향 음속 조정 범위:1000-9999 m/s

(16) 파형 표시:양반파, 음반파, 풀파, RF파, 앙벨로파

(17) 전원 공급:리?? 배터리로 구성되어 있으며, 작동시간은 5시간 이상

(18) 호스트의 정상 작동 온도 범위:-10~+50°C

(19) 호스트 저장 온도 범위:0~+40°C

(20) 호스트 무게:250g (정상적인 온도 탐사선)

(21) 호스트의 크기:길이 176mm x 너비 42mm x 두께 32mm
