제품 상세 정보:
|
| 탐침 형태: | 단일 결정 탐침 / 2진동자 탐촉자 | 프로브 교정: | 원포인트 교정, 다점 교정 |
|---|---|---|---|
| 표시 오류(<10mm): | ±0.005mm | 반복 측정 오차: | ±0.001mm(자체 테스트) |
| 측정 주파수: | 4Hz、8Hz、16Hz | 측정 범위(45# 강철): | 0.15 밀리미터 - 1800 밀리미터 |
| 표시 오류(≥10mm): | ±0.1% | 게인: | 자동 게인 제어, 수동 게인 제어 |
| 강조하다: | TG-5700A/B 초음파 두께 측정기,장기간 파괴적이지 않은 시험 장비,장시간 초음파 두께 측정기 |
||

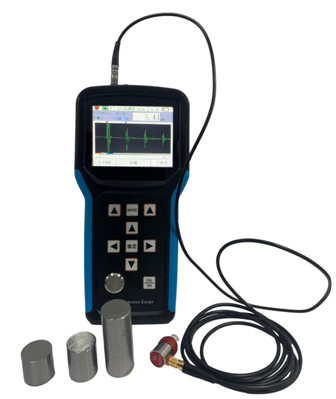

TG-5700A/B 스캔 고정도 초음파 두께 측정기
초음파 두께 측정의 원리는 빛파 측정과 유사합니다. 탐사선에서 방출되는 초음파 펄스는 측정된 물체에 도달하고 물체 내에서 전파됩니다.물질 인터페이스에 도달 할 때측정 된 물질의 두께는 물질에서 초음파 전파 시간을 정확하게 측정함으로써 결정됩니다.
| 항목 | TG-5700 |
| 탐사형 | 단일 크리스탈 프로브 / 이중 크리스탈 프로브 |
| 측정 범위 (45# 스틸) | 0.15mm 1800mm |
| 표시 오류 (<10mm) | ±0.005mm |
| 표시 오류 (≥ 10mm) | ±0.1% |
| 반복성 오류 | ±0.001mm (자신 테스트) |
| 표시 안정성 | 제로 크로싱 및 복수 에코 기술은 에코 강도, 재료 약화 계수, 이득 및 게이트 높이에 의해 두께 측정 값이 영향을 받지 않도록 하기 위해 채택됩니다.그리고 높은 측정 안정성과 신뢰성을 가지고 있습니다.. |
| 측정 주파수 | 4Hz, 8Hz, 16Hz |
| 결의 | 00.1mm,00.01mm,00.001mm (0.01인치)00.001인치0.0001인치) |
| 펄스 생성기 | 음의 사각형 파동 방출을 채택하고, 펄스 너비와 전압은 자동으로 탐사선과 일치합니다. |
| 음속 범위 | 400~999m/s |
| 캘리브레이션 블록 | 4mm (제철) |
| 자동 종료 | 5분, 10분, 20분 또는 수동 종료까지 선택할 수 있습니다. |
| 탐사기의 캘리브레이션 | 1점 캘리브레이션, 다점 캘리브레이션 |
| 이득 | 자동 가이드 제어, 수동 가이드 제어 |
| 이득 범위 | 0~70dB |
| 탐지 모드 | 라디오 주파수 (RF), 양 반파 (POS), 음 반파 (NEG), 전체 파 (FULL) |
| 측정 모드 | (1) MB-E: 초기 에코에서 첫 번째 하부 에코까지의 이동 시간에 기초한 측정 모드; (2) E-E: 침투 코팅 측정 모드, 임의의 Em ∼ En 에코가 선택적입니다; (3) ME-E:복수 에코 측정 모드(4) THIN: 얇은 벽 측정 모드 |
| 숫자 모드 | 두께 값 모드, 차이/감축 속도 모드, 최대/최저 값 모드 |
| A 스캔 모드 | 사용 가능 |
| B 스캔 모드 | 사용 가능 |
| 연결 표시 | 사용 가능 |
| 배터리 표시 | 사용 가능 |
| 언어 | 영어 |
| 단위 | mm/인치 |
| 메뉴 동작 | 사용 가능 |
| 소프트웨어 기능 | 동적 게이트 설정, 빈 설정 (Blank), 에코 빈 설정 (E-Blank), 에코 동결, 에코 변환 및 스케일링 |
| 저장 기능 | 100,000개의 두께 (100개 그룹, 각 그룹에 1000개) 를 동시에 저장할 수 있고, 500개의 A-스캔 파동 형태 그룹과 500개의 B-스캔 파동 형태 그룹을 동시에 저장할 수 있습니다. |
| 호스트 프로그램 업그레이드 | 사용 가능 |
| 표시 | 3.5 "QVGA (320 × 240) 컬러 TFT-LCD 화면 |
| 데이터 전송 | USB3.0 시리즈 통신을 지원하고 컴퓨터로 데이터를 전송합니다. |
| 작동 온도 | -10°C+50°C; 특별한 요구 사항에 따라 -20 °C까지 도달 할 수 있습니다. |
| 작동 전압 | 4개의 5 AA 배터리가 필요합니다. 전원이 충분하지 않을 때, 낮은 전압의 신호가 있습니다. |
| 전체 차원 | 204 x 100 x 36 (mm) |
| 전체 무게 | 310g ((배터리 없이) |

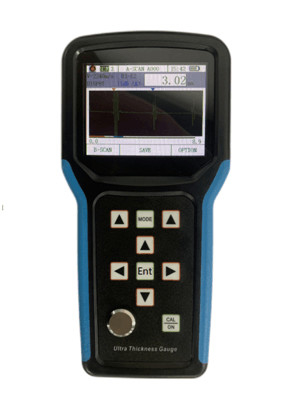

TG-5700는 A/B 스캔을 갖춘 새로운 유형의 휴대용 고정도 디지털 초음파 두께 측정기입니다. 펄스 반사 기반의 초음파 두께 측정 원칙을 채택합니다.그것은 초음파 파동이 일정한 속도로 그 안에서 전파하고 그 뒷에서 반사 얻을 수 있는 물질의 두께를 측정하는 데 적합합니다측정 해상도는 0.001mm이고 측정 범위는 0.15mm (제철) 까지 얇습니다.
이 제품은 판 및 가공 부품을 정확하게 측정 할 수 있습니다. 다른 한편, 그것은 사용 중 부식 후 생산 장비의 파이프 및 압력 용기의 희소화 정도를 모니터링 할 수 있습니다.석유에 사용할 수 있습니다.화학 산업, 금속공업, 조선, 항공우주, 에너지 및 기타 분야.
이 제품은 다음 표준을 준수합니다: 초음파 두께 측정기의 캘리브레이션 사양 (JJF 1126-2004).
● 이 제품은 A 스캔 모드, B 스캔 모드 및 수치 표시 모드가 있습니다.
● 측정 범위는 넓고, 독특한 "다중 음향" 기술이 채택되어 최소 측정 두께 0.15mm (제철) 의 극 얇은 부품의 측정을 실현합니다.
● 이 제품은 두께를 높은 정확도로 측정 할 수 있으며 최대 측정 해상도는 0.001mm에 도달 할 수 있습니다. 반복 해상도는 ± 0.002mm에 도달 할 수 있습니다.
● 침투 코팅 및 에코에서 에코 측정의 기능을 가지고 있으며, 표면에 페인트 계층과 코팅이있는 재료를 측정하는 데 사용됩니다.
● 다중 측정 모드: mb-e, E-E 및 me-e 모드는 일반적인 두꺼운 작업 부품을 측정합니다. 얇은 모드는 얇은 부품을 측정합니다.
● 수학적 모드는: 일반적인 두께 값 모드, 차이 / 감소 속도 모드 및 최대 값 모드
● 두 가지 가이드 모드: 자동 가이드 / 수동 가이드
● 수동 종료 및 자동 종료 를 설정 할 수 있으며, 에너지 절감 기능
● 이중 결정 탐사기와 단일 결정 탐사 등 다양한 탐사기를 지원하며 최대 20MHz 고주파 탐사기를 지원합니다.
● 대량 저장 를 지원 하며 100000 개 의 두께 값, 500 개 의 A 스캔 파도 형태 및 500 개 의 B 스캔 파도 형태 를 동시에 저장 할 수 있다
● 320x240 고화질 (QVGA) 해상도 를 가진 3.5 인치 의 큰 컬러 TFT-LCD 디스플레이
● 다양한 캘리브레이션 방법이 있으며, 일점 캘리브레이션, 멀티 포인트 캘리브레이션 및 수동 캘리브레이션 모드를 지원합니다.그리고 동시에 음속과 탐사 제로 위치를 캘리브레이트 할 수 있습니다이중 결정 탐사기의 v 경로 수정 지원
● 메트릭 시스템 과 영국 시스템 의 변환 을 지원 한다. 밀리미터 와 인치 단위 사이 를 전환 할 수 있다.
● 영어 표시 를 지원 합니다
