제품 상세 정보:
|
| 정류 모드: | RF, RF-, 전체, 절반+, 절반 | 측정부: | mm, 인치、μm、mil |
|---|---|---|---|
| 보기 모드: | A-SCAN, B-SCAN, 숫자, 캡처, 차이, 알람 | 디스플레이 형태: | 2.4인치(320 × 240 도트 매트릭스)TFT 컬러 디스플레이 LCD 화면 |
| 게인: | 다양한 테스트 조건에 따라 낮음, 중간 또는 높음 | 업데이트율: | 초당 4HZ, 8HZ, 16HZ 선택 |
| 결의: | 옵션 0.1/0.01/0.001mm | 탐침 주파수: | 0.5MHz~20MHz |
| 강조하다: | 단일 요소 초음파 두께 측정기,컬러 스크린 초음파 두께 측정기,이중 요소 초음파 두께 측정기 |
||

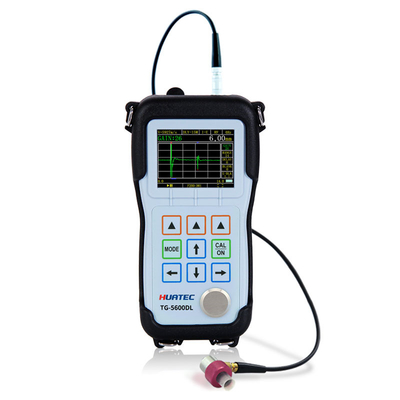

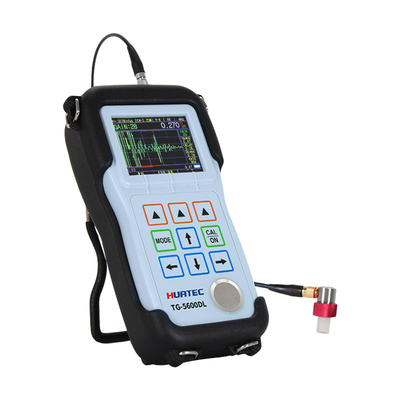

TG-5600DL 단일 및 이중 요소 색상 화면 초음파 두께 측정기
HUATEC TG-5600DL는 휴대용 초음파 두께 측정기입니다. 초음파 측정의 작동 원리에 기초하여,TG-5600DL는 다양한 재료의 두께를 0까지 높은 정확도로 측정 할 수 있습니다.0.001 밀리미터 또는 0.0001 인치이며 다양한 두께 측정 응용 프로그램에서 널리 사용됩니다.
사용자들은 작업 조각을 손상시키지 않고 측정되는 재료의 한쪽에서 두께를 측정 할 수 있습니다.
TG-5600DL는 두께 판독과 A-스캔을 동시에 표시하여 사용자가 파동 형태를 확인할 수 있습니다. 에코 디스플레이는 사용자가 측정을 제어하는 데 도움이됩니다.두께 측정 범위가 넓게, 측정 값이 정확하며, 측정에서 재료 관련 오류도 피할 수 있습니다. B-스캔 기능은 측정되는 작업 조각의 바닥 프로필을 관찰하는 데 사용됩니다.프로브는 작업 조각의 가로 절단 표시를 위해 작업 조각의 표면을 따라 이동.
이 가이브는 제조업, 금속 가공 산업, 항공 우주, 철도 운송, 화학 산업, 상품 검사 산업 및 기타 테스트 분야에서 사용할 수 있습니다.다양한 판과 가공 부품의 정확한 측정 외에도, 생산 장비에 있는 다양한 파이프와 압력 용기를 모니터링 사용 중에 훼손 된 후 그들의 희석 수준을 추가 모니터링,파괴적이지 않은 테스트 산업에서 필수적인 도구입니다..
저장 기능은 고객의 다양한 필요에 따라 선택적이며, 내장된 대용량 데이터 로거는 최대 100,000 두께 측정 값과 400 파도 형태를 저장할 수 있습니다.다른 더 많은 기능은 선택적일 수 있습니다, 다층 두께 측정, 초고 해상도, 넓은 범위 두께 측정, 디지털 노이즈 감축 및 창 모드, 내부 벽 산화층, 실시간 통신,다채널 및 다른 옵션.
주요 측정 기능
• 대부분의 재료 측정은 단일 요소 변환기를 사용하여 수행 할 수 있습니다.
• 측정 두께 범위: 0.01mm ~ 38m, 측정되는 재료, 탐사선, 표면 조건, 온도 및 선택된 구성에 따라.
• 알 수 없는 소음속 물질의 음속을 결정
• 고해상도: 일반 디스플레이 해상도는 0.001mm이고, 선택적인 초고해상도는 0.0001mm까지 도달할 수 있습니다.
• 측정 단위: 밀리미터, 인치, 마이크론 및 밀.
• 고온 측정: 500°C까지의 온도
• 시스템 기본 구성 메뉴: 사용자 편의성 위해 기기의 탐사기를 사용하는 기본 조건에 따라 설정되었습니다.
• 일시 중지 기능: 측정 후 처리 작업을 허용합니다. 안정적인 측정 데이터를 얻기 위해 모든 매개 변수를 편리하게 조정합니다.
• 전체 화면 파동 형태 표시 기능: 20% 에코 디스플레이 영역을 증가시켜 운영자에게 큰 창 경험을 제공합니다.
• 에코 강도 표시: 에코 가 강할수록 더 많은 표시 바, 특히 더 유용한 숫자 표시가 표시 됩니다.
• 시간 기반 B 스캔 모드: 측정 될 작업 조각의 바닥 프로필을 관찰하는 데 사용됩니다.
• 차이/감축 속도 모드: 설정 포인트에 대한 두께 차이는 표시되고 감소 속도의 비율로 표현됩니다.
• TDG 시간 변동 이득: 초기 펄스 또는 인터페이스 에코는 초기 이득을 줄임으로써 효과적으로 감소 할 수 있습니다.그리고 테스트 샘플의 하단 에코는 최대 이득을 증가함으로써 증가 할 수 있습니다측정하기 쉽죠.
• 측정 모드: 펄스 에코 (P-E), 인터페이스 에코 (I-E), 에코 (E-E), 다중 에코 (I-ME), 이중 에코 검증 (E-EV)
표준 구성
| 부문 | 양 |
|
TG-5600DL 초음파 두께 측정기 |
1 |
| 탐사 | 1 |
| 케이블 | 1 |
| 고무 껍질 | 1 |
| 알칼리 배터리 | - |
| 접합 플랜트 병 | 1 |
| 케이스 | 1 |
| 조작 설명서 | 1 |
선택용 액세서리
| 탐사선 | 케이블 |
| 고무 껍질 | 스텝 블록 |
| 지연 라인 | 융합물질 |
| 보호 필름 | 소프트웨어 옵션 |
부록 A: 재료의 속도
이 표는 다양한 일반적인 재료에서 초음파의 전파 속도를 나열합니다. 그것은 단지 참조용입니다.이러한 재료의 실제 속도는 여러 가지 이유로 테이블의 속도에 따라 다를 수 있습니다., 예를 들어, 재료 구성, 곡물의 선호하는 방향, 포러스, 온도 등. 따라서 최고의 측정 정확성을 달성하기 위해,특정 물질로 만든 샘플은 먼저 특정 물질의 속도를 확인하기 위해 테스트해야합니다..
표:재료 속도 목록
| 소재 | 속도 (m/s) |
| 스틸 20# | 5891 |
| 알루미늄 | 6320 |
| 크롬 | 6200 |
| 구리 | 4660 |
| 금 | 3251 |
| 철 | 5930 |
| 납 | 2160 |
| 마그네슘 | 5806 |
| 은 | 3607 |
| 티타늄 | 6098 |
| 아연 | 4193 |
| 텅스텐 | 5181 |
| 진 | 3320 |
| 금속 | 4380 |
| 회색 주철 | 4600 |
| 유리 | 5766 |
| 나일론 | 2610 |
| 스테인리스 스틸 304 | 5334 |
| PVC | 2392 |
| 실리콘 | 9620 |
| 쿼츠 유리 | 5655 |
참고::위의 표는 참조만을 위한 것입니다. 실제 속도 캘리브레이션을 위해 6.2 속도 캘리브레이션을 참조하십시오.
