제품 상세 정보:
|
| 제품 이름: | 초음파두께계 | 모델: | TG-5600DL |
|---|---|---|---|
| 측정 두께 범위: | 0.01mm ~ 38mm | 결의: | 옵션 0.1/0.01/0.001mm |
| 강조하다: | 단일 요소 초음파 두께 측정기,컬러 스크린 초음파 두께 측정기,이중 요소 초음파 두께 측정기 |
||
단일 및 이중 요소 색상 화면 초음파 두께 측정기

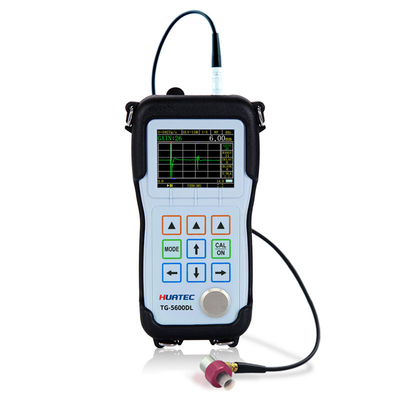

HUATEC TG-5600DL는 휴대용 초음파 두께 측정기입니다. 초음파 측정의 작동 원리에 기초하여,TG-5600DL는 다양한 재료의 두께를 0까지 높은 정확도로 측정 할 수 있습니다.0.001 밀리미터 또는 0.0001 인치이며 다양한 두께 측정 응용 프로그램에서 널리 사용됩니다.
사용자들은 작업 조각을 손상시키지 않고 측정되는 재료의 한쪽에서 두께를 측정 할 수 있습니다.
TG-5600DL는 두께 판독과 A-스캔을 동시에 표시하여 사용자가 파동 형태를 확인할 수 있습니다. 에코 디스플레이는 사용자가 측정을 제어하는 데 도움이됩니다.두께 측정 범위가 넓게, 측정 값이 정확하며, 측정에서 재료 관련 오류도 피할 수 있습니다. B-스캔 기능은 측정되는 작업 조각의 바닥 프로필을 관찰하는 데 사용됩니다.프로브는 작업 조각의 가로 절단 표시를 위해 작업 조각의 표면을 따라 이동.
이 가이브는 제조업, 금속 가공 산업, 항공 우주, 철도 운송, 화학 산업, 상품 검사 산업 및 기타 테스트 분야에서 사용할 수 있습니다.다양한 판과 가공 부품의 정확한 측정 외에도, 생산 장비에 있는 다양한 파이프와 압력 용기를 모니터링 사용 중에 훼손 된 후 그들의 희석 수준을 추가 모니터링,파괴적이지 않은 테스트 산업에서 필수적인 도구입니다..
저장 기능은 고객의 다양한 필요에 따라 선택적이며, 내장된 대용량 데이터 로거는 최대 100,000 두께 측정 값과 400 파도 형태를 저장할 수 있습니다.다른 더 많은 기능은 선택적일 수 있습니다, 다층 두께 측정, 초고 해상도, 넓은 범위 두께 측정, 디지털 노이즈 감축 및 창 모드, 내부 벽 산화층, 실시간 통신,다채널 및 다른 옵션.
주요 측정 기능
• 대부분의 재료 측정은 단일 요소 변환기를 사용하여 수행 할 수 있습니다.
• 측정 두께 범위: 0.01mm ~ 38m, 측정되는 재료, 탐사선, 표면 조건, 온도 및 선택된 구성에 따라.
• 알 수 없는 소음속 물질의 음속을 결정
• 고해상도: 일반 디스플레이 해상도는 0.001mm이고, 선택적인 초고해상도는 0.0001mm까지 도달할 수 있습니다.
• 측정 단위: 밀리미터, 인치, 마이크론 및 밀.
• 고온 측정: 500°C까지의 온도
• 시스템 기본 구성 메뉴: 사용자 편의성 위해 기기의 탐사기를 사용하는 기본 조건에 따라 설정되었습니다.
• 일시 중지 기능: 측정 후 처리 작업을 허용합니다. 안정적인 측정 데이터를 얻기 위해 모든 매개 변수를 편리하게 조정합니다.
• 전체 화면 파동 형태 표시 기능: 20% 에코 디스플레이 영역을 증가시켜 운영자에게 큰 창 경험을 제공합니다.
• 에코 강도 표시: 에코 가 강할수록 더 많은 표시 바, 특히 더 유용한 숫자 표시가 표시 됩니다.
• 시간 기반 B 스캔 모드: 측정 될 작업 조각의 바닥 프로필을 관찰하는 데 사용됩니다.
• 차이/감축 속도 모드: 설정 포인트에 대한 두께 차이는 표시되고 감소 속도의 비율로 표현됩니다.
• TDG 시간 변동 이득: 초기 펄스 또는 인터페이스 에코는 초기 이득을 줄임으로써 효과적으로 감소 할 수 있습니다.그리고 테스트 샘플의 하단 에코는 최대 이득을 증가함으로써 증가 할 수 있습니다측정하기 쉽죠.
• 측정 모드: 펄스 에코 (P-E), 인터페이스 에코 (I-E), 에코 (E-E), 다중 에코 (I-ME), 이중 에코 검증 (E-EV)
주요 매개 변수
| 기기 사양 | |
| 작동 원칙 | P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME (다중 에코), E-EV (Echo 확인) |
| 탐사기 유형 | 지연 선 탐사, 접촉 탐사, 막 탐사, 연필 타입 탐사, 몰입 탐사 |
| 캘리브레이션 | 0 탐사, 캘리브레이트 속도, 1-포인트 캘리브레이트, 2-포인트 캘리브레이트, 설정 속도 |
| 두께 범위 |
0.01mm~38m, 테스트 된 재료, 탐사 표면 조건, 온도 및 선택된 구성에 따라 015mm 30mm (표준 D15A 프로브,강) |
| 재료 속도 범위 | 310 - 18699m/s, 그리고 알려진 두께로 속도를 측정 할 수 있습니다. |
| 결의 | 선택적으로 0.1/0.01/0.001mm |
| 탐사 주파수 | 0.5MHz~20MHz |
| 측정 단위 | 엠, 인치, 엠, 밀 |
| 업데이트 속도 | 초당 4HZ, 8HZ, 16HZ 선택 |
| 전원을 끄고 | 5,10 또는 20 분 동안 비동기 상태에서 자동으로 켜지거나 수동으로 |
| 디스플레이 타입 | 2.4 in (320 × 240 dot matrix) TFT 컬러 디스플레이 LCD 화면 |
| 수정 모드 | RF, RF-, FULL, HALF+, HALF |
| 보기 모드 | A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARM |
| 저장 | 100,000 두께 값과 400 매개 변수 설정 파일을 저장할 수 있습니다 ((선택) |
| 이득 | 낮은, 중간 또는 높은, 다른 시험 조건에 |
| 표시 모드 | 정상, 최소/최대 포획, DIFF/RR% |
| V 경로 수정 | 자동 |
| 업데이트 속도 | 선택 가능한 4Hz, 8Hz, 16Hz |
| 소재속도 범위 | 500~999m/s (0.0197~0.3937in/us) |
| 언어 | 중국어, 영어, 일본어 |
| 경보 설정 | 최소 및 최대 경보. 0.25mm에서 508mm (0.010"에서 20.00") 까지의 범위 |
| 전력 요구 사항 | 2 AA용 배터리 |
| 운영 시간 | 약 40시간 |
| 기기 끄기 | 5, 10, 20분 동안 작동하지 않는 상태에서 항상 켜거나 자동으로 끄는 것을 선택할 수 있습니다. |
| 작동 온도 | -10°C ~ +50°C (+10°F ~ +120°F) |
| 크기 | 153mm X 76mm X 37mm ((H X W X D) |
| 무게 | 배터리 포함 280g |
표준 구성
| 부문 | 양 |
|
TG-5600DL 초음파 두께 측정기 |
1 |
| 탐사 | 1 |
| 케이블 | 1 |
| 고무 껍질 | 1 |
| 알칼리 배터리 | - |
| 접합 플랜트 병 | 1 |
| 케이스 | 1 |
| 조작 설명서 | 1 |
| 캘리브레이션 인증서 | 1 |
선택용 액세서리
| 탐사선 | 케이블 |
| 고무 껍질 | 스텝 블록 |
| 지연 라인 | 융합물질 |
| 보호 필름 | 소프트웨어 옵션 |
