제품 상세 정보:
|
| 대역폭: | 0.1MHz~20MHz | 웨이브 필터: | 100만~500만 |
|---|---|---|---|
| 결의: | 800×480 | 정량적 모드: | DAC 곡선, AVG(DGS) 곡선 |
| 강조하다: | 터치 스크린 초음파 결함 탐지기,SD 카드 초음파 결함 감지기,FD540 미니 초음파 결함 탐지기 |
||

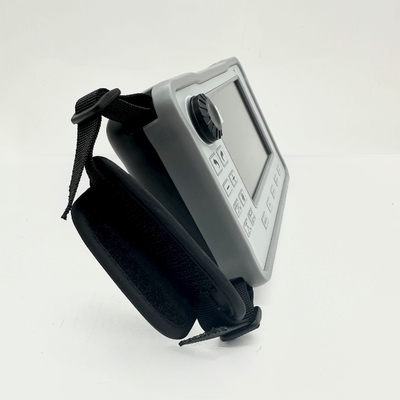

FD540 미니 SD 카드 터치 스크린 초음파 결함 감지기
간략한 소개
FD540mini 초음파 결함 탐지기는 우리 회사가 출시 한 새로운 유형의 초음파 검사 제품으로 보일러, 압력 용기, 전력, 석유, 화학,해상 석유, 파이프 라인, 조선, 자동차, 기계 제조, 금속, 금속 처리, 철강 구조, 철도 운송, 원자력, 대학, 등찾아내이 디지털 초음파 결함 탐지기는 콤팩트한 구조, 안정적인 파형,강한 견고함, 높은 민감성, 빠른 반응, 최대 반복 방출 주파수 최대 10000Hz. 그것은 매우 휴대성 초음파 결함 탐지 제품입니다.
기술 매개 변수
| 탐지 범위 |
10m ((항변 파동 탄소 강철) (표준 성능 요구 사항: ≥3500mm) |
| 펄스 모드 | 날카로운 펄스, 사각형 파동, 이중 사각형 파동 |
| 펄스 전압 | 25V~300V 조절 스텝 25V |
| 펄스 너비 | 0ns~500ns 연속 조정, 10ns 속도 |
| 진압 | 강하고 약한 조절 |
|
펄스 반복 주파수 |
자동 또는 수동, 100Hz에서 1000Hz까지 지속적으로 조절할 수 있습니다. 10Hz의 속도로 |
| 이득 | 120dB, 속도 0.1dB, 1dB, 10dB |
| 대역폭 | 0.1MHz~20MHz |
| 파동 필터 | 1M~5M |
| 화면 | 50.0인치 LCD, 실제 디스플레이 크기는 108mm 길이와 64mm 너비입니다 |
| 결의 | 800×480 |
| 기기 인터페이스 | 이중 LEMO-00 C5 |
| 경보 | 게이트 A,B 경보 |
| 출력 인터페이스 | USB 타입 C |
| 탐지 모드 | 전체 파동, 양 반 파동, 음 반 파동, RF |
| 게이트 | 독립 A,B |
| 측정 모드 | 피크, 파도 쪽 |
| 기억력 | SD 카드 1G |
| 컨텐츠를 저장 | 단일 프레임, 멀티 프레임 연속 녹화 (≤200 프레임) |
| 양적 방식 | DAC 곡선,AVG (DGS) 곡선 |
| 보조 기능 |
터치 지원, 가상 키보드, 빠른 PD 충전, 자동 가이드, 피크 메모리, 얼음 |
|
결함 탐지 표준 |
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| 크기와 무게 | 183mm × 113mm × 45mm 780g, 배터리 포함 |
| 배터리 | 12시간 |
| 단위 | 메트릭, 제국 |
| 작동 온도 | -10°C~55°C |
| 충전기 | 전원전기 100~240V, 50~60Hz |
| 결의 |
36dB (표준 성능 요구 사항:≥26dB) |
| 동적 범위 |
40dB (표준 성능 요구 사항:≥26dB) |
| 감수성 간격 |
60dB (표준 성능 요구 사항:≥42dB) |
| 수직 선형성 |
20.8% (표준 성능 요구 사항:≤6%) |
|
수평 선형성 |
00.6% (표준 성능 요구 사항:≤2%) |
| 언어 | 중국어/영어 |

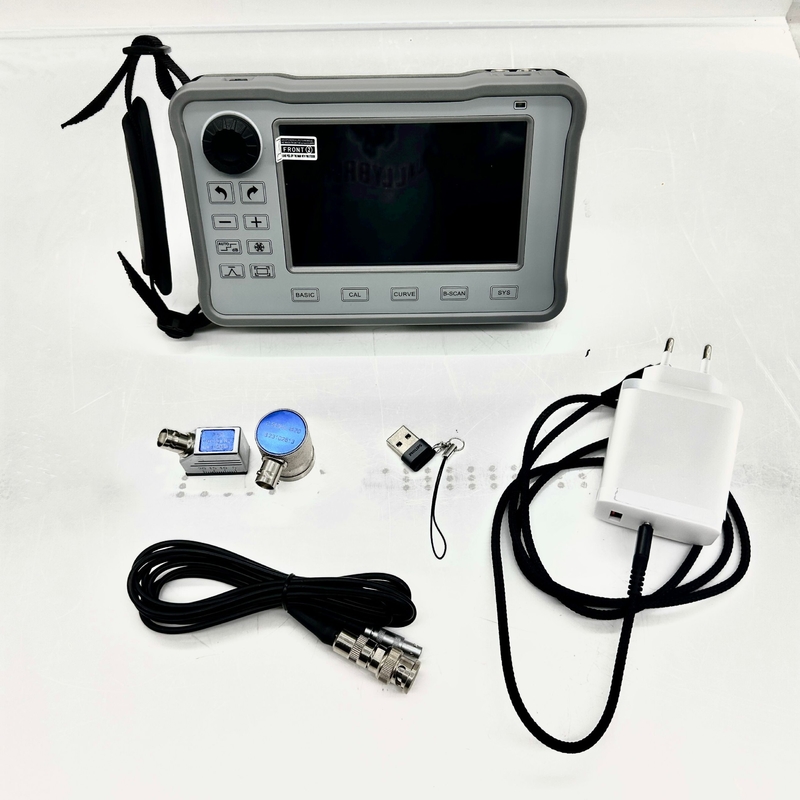

표준 구성
| 일련 번호r | 이름 | 번호 |
| 1 | 호스트 FD540mini | 1 |
| 2 | 탐사기 (고밀도의 직선 탐사기, 각 탐사기) | 2 |
| 3 | 탐사선 | 2 |
| 4 | 충전기 | 1 |
| 5 | 전력 선 | 1 |
| 6 | 사용 설명서 | 1 |
| 7 | 적합성 인증서 | 1 |
| 8 | 보증 카드 | 1 |
| 9 | 전원 뱅크 | 1 |
