제품 상세 정보:
|
상품 이름: | 초음파두께계 | 모델: | TG-200 |
---|---|---|---|
디스플레이 정확도: | 0.01 밀리미터 | 작업 전압: | 2*1.5V |
하이 라이트: | 비 파괴적 ndt 초음파두께계,주도하는 ndt 초음파두께계 |
다수 에코 모드 (IE EE는) 초음파 NDT 두께 게이지를 코팅하는 것을 통하여 화면 디지털을 이끌었습니다
적용범위
이 두께 게이지는 다수 에코 모드 (산업 공학, EE)를 채택하며, 그것이 어떤 코팅 두께를 통해서 상품의 두께를 측정할 수 있습니다. 이 기구는 좁은 펄스 초음파 두께 측정 프로브를 갖추고 있을 수 있으며, 그것이 코팅층, 녹층을 통과하기 위해 E-E 방식을 사용하고, 정확하게 3-20mm 사이에 제조 공정에 있는 제품 신체의 두께를 측정할 수 있고 두께 측정 정확도가 5μm에 도달할 수 있습니다 ; 그것은 또한 검출 범위가 0.65mm~500mm에 도달할 수 있는 보통 두께 측정 탐침을 갖추고 있을 수 있습니다. 이 악기는 정확하게 다양한 플레이트와 다양한 가공처리한 부분을 측정할 수 있고, 넓게 석유, 화학, 야금학, 조선, 항공, 항공 우주와 다른 분야에서 사용될 수 있습니다.
근본 원리
초음파 두께 측정의 원리는 광학파 측정의 그것과 유사합니다. 탐침에 의해 분사된 초음파 펄스는 피측정물에 도달하고, 목표에서 퍼집니다. 그것이 소재 인터페이스에 도달할 때, 그것은 탐침에 뒤로 반영됩니다. 계량물의 두께는 정확하게 재료에서 초음파 전달의 시간을 측정함으로써 결정됩니다.
기구 특징
주요 함수 파라미터
기술적인 매개 변수
기본 형태 5M 10 밀리미터 | 철 조각을 던지세요 | 고 정밀도 종류 | 고온 종류 | |
테스트중인 범위(강철) | 1.0~250mm | 2.0~400mm | 0.75~35mm | 4.0~80mm |
표시 에러 (<10 mm=""> | ±0.04mm | ±0.04mm | ±0.04mm | ±0.05mm |
테스팅 에러 (≥10 밀리미터) | ±0.4%H 밀리미터 | ±0.4%H 밀리미터 | ±0.4%H 밀리미터 | ±0.4%H 밀리미터 |
테스팅 주파수 | 5MHz | 2MHz | 7.5MHz | 3MHz |
디스플레이 정확도 | 0.01 밀리미터 | |||
측정 주기 | 초 4 번 / | |||
속도영역 | 1000-9999m/s | |||
디스플레이 | 찬빛 소스 조명 디스플레이로, FSTN LCD 디스플레이 | |||
작업 전압 | 2*1.5V | |||
연속 작업식 시간 | (백라이트 없이) 50 시간 | |||
데이터 스토리지 | 측정 시간과 음향 속도 정보를 포함하여, 측정 결과의 500개 그룹 | |||
오토 파워 오프 | 스위치 버튼으로, (설정 가능한) 2 분 동안 활동 없는 자동 차단 | |||
디스플레이 콘텐츠
|
두께 값, 커플링 상태, 전기량 주, 눈금 측정 상태, 음향 속도, 시간, 기타 등등 | |||
사이즈 | 155 밀리미터 X 68mmX27mm | |||
중량 | 230g |

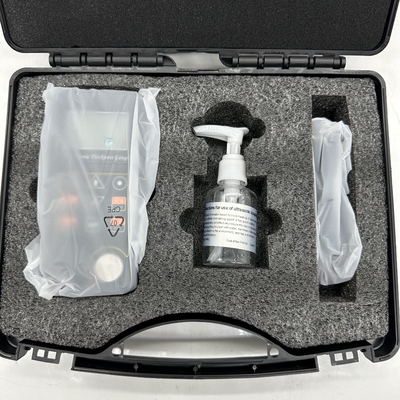

표준 배달 :
메인 유닛 1 pc
기본 형태는 5M 10 밀리미터를 검사합니다
커플런트
전송 케이스
설명서
교정 인증서
PC 소프트웨어
선택적인 액세서리 :
다양한 탐침
고온을 위한 커플런트
스텝웨지 블록
