제품 상세 정보:
|
| Display: | 2, 4-inch IPS / 320X240 dot matrix | Parameter: | Ra, Rz, Rq, Rt, Rmax, Rc Rp, Rv, R3z, R3y, Rz(JIS) Ry(JIS), Rs, Rsk, Rku, Rsm Rmr, RPc, Rk, Rpk, Rvk, Mr1 Mr2 |
|---|---|---|---|
| Filter: | RC, PC-RC, Gauss ,D-P | Measurement Range: | 160μm (Z axis), 17.5mm/0.69" (X axis) |
| 강조하다: | 컬러 디스플레이 표면 거칠기 측정기,고정밀 거칠기 측정기,Bluetooth 연결 휴대용 거칠기 측정기 |
||

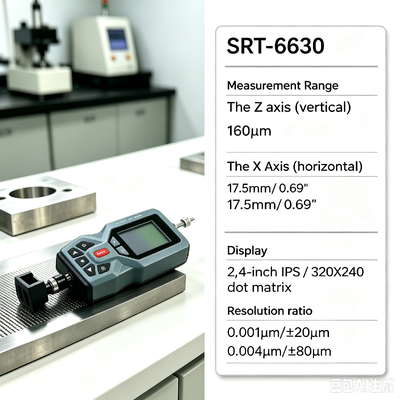

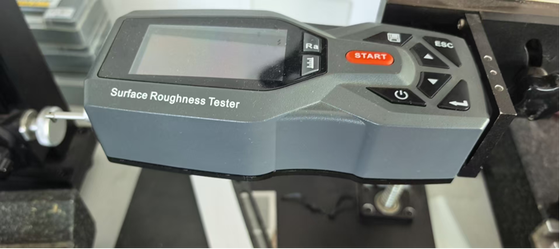

SRT-6630 컬러 디스플레이 표면 거칠기 측정기
SRT-6630은 실시간 파형 디스플레이와 블루투스 연결 기능을 갖춘 휴대용 고정밀 거칠기 측정기입니다. 사용 편의성을 위해 설계되었으며, 높은 정확도와 우수한 반복성으로 포괄적이고 빠른 측정을 제공합니다. 이 기기는 표면 거칠기 매개변수에 대한 최신 국제 표준을 완벽하게 구현합니다.
주요 특징
기술 사양
매개변수
사양
모델
SRT-6630
측정 범위 (Z축)
160μm
측정 범위 (X축)
17.5mm / 0.69"
디스플레이
2.4인치 IPS / 320*240 도트 매트릭스
해상도
0.001μm/±20μm
0.004μm/±80μm
측정 매개변수
Ra, Rz, Rq, Rt, Rmax, Rc, Rp, Rv, R3z, R3y, Rz(JIS), Ry(JIS), Rs, Rsk, Rku, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
표준
ISO4287, ANSI B46.1, DIN4768, JIS B601
그래픽
기본 프로파일, 거칠기 프로파일, 하중 곡선
필터
RC, PC-RC, Gauss, D-P
샘플링 길이 (lr)
0.25, 0.8, 2.5mm
평가 길이 (ln)
ln = lr * n (n=1~5)
센서 원리
변위 차동 인덕턴스
스타일러스
천연 다이아몬드, 90°/60° 각도, 2μm/5μm 팁 반경
스타일러스 힘
0.75mN/4mN
스키드 재질
경질 합금, 종반경 40mm
이동 속도
lr=0.25: Vt=0.135mm/s
lr=0.8: Vt=0.5mm/s
lr=2.5: Vt=1mm/s
복귀: Vt=1mm/s
정확도
±(5nm + 0.1A), 여기서 A는 보정 테스트 블록의 Ra
반복성
≤ 3%
잔여 프로파일
≤ 0.010μm
전원 공급 장치
내장 3.7V 리튬 이온 배터리, DC5V 충전기 (800mA/3시간)
치수 (L*W*H)
155*63.5*46mm
무게
약 300g
작동 환경
온도: -20℃ ~ 40℃, 습도: < 90% RH
보관 및 운송
온도: -40℃ ~ 60℃, 습도: < 90% RH
