제품 상세 정보:
|
| 채널 양: | 4개의 진동 채널, 1개의 타코미터 채널 | 정확성: | ±5% |
|---|---|---|---|
| A/D 변환: | 24비트 AD 샘플링 | LCD 디스플레이: | 터치스크린 입력 지원, 컬러 5인치 디스플레이 |
| 강조하다: | 24비트 AD 진동 분석기,35KHz 주파수 베어링 테스터,동적 밸런싱 결함 진단 |
||

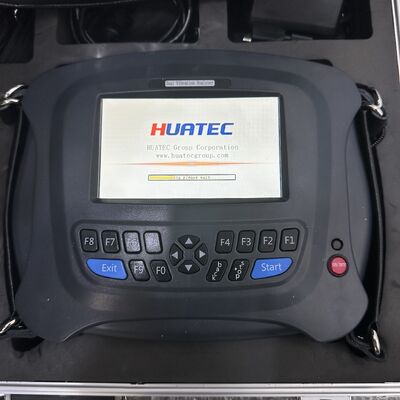

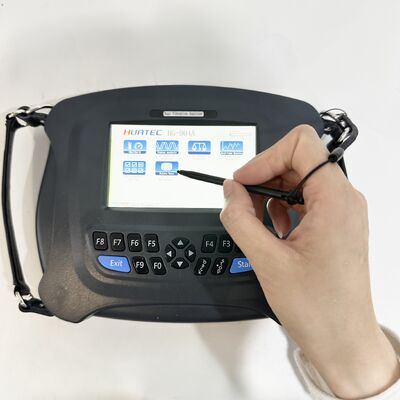

HG-904B4 채널 진동 분석기 24비트 AD 샘플링 35KHz 주파수 베어링 기어 결함 진단 동적 밸런싱 테스터
HUATEC HG-904B 4채널 다기능 계측기는 다양한 유형의 센서에 연결할 수 있는 다목적 입력 포트를 갖추고 있습니다. 고급 마이크로일렉트로닉스, 신호 분석 및 결함 진단 기술을 활용하여 장비 상태 모니터링 및 결함 진단 기능을 단일 장치로 통합합니다.
분석기 계측기에는 4채널 진동 데이터 수집 기능이 포함되어 있어 현장에서 진동 측정을 완료하고 수만 개의 진동 특징 값과 측정 지점의 스펙트럼을 자동으로 저장할 수 있습니다. 또한 현장에서 1~4채널의 파형과 스펙트럼을 동기적으로 표시할 수 있습니다. 또한 불균형 감지기로서 단면 및 양면 동적 밸런스 검증을 현장에서 완료할 수 있습니다. BT4 및 IP54
| 주요 기능 | 모델 | |
| 모델 | HG-904B4 | HG-904B2 |
| 채널 수 | 4채널 | 듀얼 채널 |
| 주요 기능 | ||
|
1, 3채널 동기 검사, 각 채널에서 가속도, 속도, 변위 및 축 랩어라운드 값을 동시에 수집하고 경보 매개변수의 주파수 스펙트럼 그래프를 수집합니다. |
예 | 1채널 |
| 2, 임의의 매개변수, 임의의 주파수 범위 및 임의의 그래프의 단일 채널 또는 다중 채널 동기 수집. | 1 또는 2 또는 3 또는 4 채널 | 1 또는 2 채널 |
| 3, 축 추적, 시작-정지 분석, 충격 테스트. | 예 | 아니요 |
| 4, 임의의 매개변수 및 임의의 주파수 범위에 대한 하드웨어 값의 실시간 모니터링 및 추세 그래프의 실시간 분석; 주파수 스펙트럼 및 파형의 실시간 분석. | 1 또는 2 또는 3 또는 4 채널 | 1 또는 2 채널 |
| 5, 구름 베어링 충격 펄스 모니터링 기술 (베어링 윤활 및 충격 판단) | 선택 사항 (주문 시 메모) | 선택 사항 (주문 시 메모) |
| 6, 1 또는 2 평면 밸런싱 | 예 | 예 |
| 7, 장비 관리 소프트웨어 분석 시스템 | 예 | 예 |
| 8, ICP, 충전 센서, 와전류 변위 센서, 자기전기 속도 센서에 연결 가능 | 예 | 예 |
| 9, 상대 위상 분석 | 선택 사항 (주문 시 메모) | 선택 사항 (주문 시 메모) |
주요 기능:
다양한 센서용 다기능 입력 포트: (압전, 전자기, 와전류, ICP)
-- 명확하고 아름다운 시각화를 위한 중국어 인터페이스의 5인치 컬러 디스플레이
-- 수만 개의 진동 특징 값과 측정 지점의 스펙트럼을 자동으로 저장할 수 있는 16GB 하드 드라이브의 거대한 저장 공간
-- 24비트 AD 샘플링을 통한 4채널 동기 수집
-- 1600, 3200, 6400 또는 12800 라인 FFT 스펙트럼
-- 더 쉬운 작동을 위한 새로운 중국어 Windows 스타일 메뉴 디스플레이의 USB 2.0 통신 인터페이스
-- 8가지 선택 가능한 레벨로 최대 35KHz의 분석 주파수
-- 진폭 스펙트럼, 전력 스펙트럼, 로그 스펙트럼 등 전체 기능 고속 동적 분석
-- 피크 값, 피크-피크 값, 유효 값, 피크 계수, 왜도, 첨도 등 다양한 시간 영역 특징 값 표시
-- 다중 분석 및 진단 기능: 베어링/기어 분석 (엔벨로프 복조 분석) 결함 진단, (노크 테스트) 고유 주파수 진단 등
-- 로터 밸런스를 위한 데이터/기록 저장 및 재생
-- 테스트 무게는 선택적으로 제거하거나 유지할 수 있으며 품질을 추정할 수 있습니다.
-- 진동 값, 진폭, 위상을 측정하고 표시하는 빠른 밸런싱을 통한 고정밀 밸런싱 작업
-- 하드웨어 엔벨로프 복조를 사용한 베어링/기어 결함 감지 및 진단
-- 속도 측정, 소음 측정, 위상 측정, 위상 진단
-- 트리거 임계값 (대, 중, 소) 수동 설정
-- 장비 관리 시스템의 EMD 소프트웨어 (베어링 데이터베이스 포함)를 장착할 수 있습니다.
하드웨어 사양:
| 통계 | 사양 |
| 모델 | HG-904B4 4채널 / HG-904B2 듀얼 채널 |
| 채널 수 | 4개의 진동 채널, 1개의 타코미터 채널 |
| 주요 기능 | 가속도, 속도, 변위 및 축 엔벨로프를 포함한 다양한 매개변수의 단일 채널 또는 다중 채널 동기 수집 |
| 정확도 | ±5% |
| A/D 변환 | 24비트 AD 샘플링 |
| LCD 디스플레이 | 터치 스크린 입력, 컬러 5인치 디스플레이 지원 |
| 타코미터 범위 | 120—12000rpm |
| 계측기 온도 범위 | -20—55°C |
| 센서 온도 범위 | -20°—120°C |
| 충전식 배터리 | 충전식 리튬 배터리 7.2V, 6800mA; 충전 시간 7시간, 연속 작동 시간 8시간 |
| 충전기 | 8.V, 2A |
| 진단 라이브러리 | 베어링 데이터베이스 |
| 측정 기능 및 범위 |
100 mv/g의 감도로 4개의 매개변수 값과 경보 매개변수 스펙트럼을 동시에 측정합니다. 0.1—199.99 m/s²의 가속도 0.1—199.99 mm/s의 속도 1um—1999um의 변위 0.1—30 m/s²의 축 엔벨로프 값 |
| 소프트웨어 분석 기능 | 진동 스펙트럼 및 시간 영역 파형 분석, 엔벨로프 분석, 구름 베어링에 대한 정밀 결함 진단 기능 (4개 부분) 별도 결함 진단 기능: 계측기 하드웨어는 다른 매개변수 스펙트럼, 케프스트럼, 로그 스펙트럼 및 전력 스펙트럼 진단을 수집하기 위한 별도의 결함 진단 기능을 갖추고 있습니다 (실시간 수집 및 실시간 표시). |
| 저장 용량 | 16G |
| 외부 인터페이스 | 충전 및 통신 USB2.0 |
| 보고서 출력 기능 | 데이터 보고서 출력 감지 |
| 진동 측정 주파수 응답 범위: | 2—35KHz |
| 연결 가능한 센서 유형: | 압전 가속도 센서, ICP 센서, 자기전기 속도 센서, 와전류 센서 |
소프트웨어 개요:
사물 인터넷 및 빅 데이터 플랫폼의 급속한 발전과 함께 기존 소프트웨어 시스템의 기능적 장점을 통합하고 Windows.Net 3.5-5.0 플랫폼, Microsoft Visual Studio 2019 제품군 및 MySQL 데이터베이스를 채택했습니다. 소프트웨어 시스템과 수집기 간의 통신은 통합 UDP 아키텍처를 채택하며, 소프트웨어 시스템은 네트워크 및 독립 실행형 버전 모두로 설계되었습니다. 거의 1년 간의 노력 끝에 엔터프라이즈 장비 지능형 모니터링 및 진단 시스템 (이하 EMD 시스템)의 최신 버전을 출시했습니다. 유연한 클라이언트 소프트웨어 작동 및 포괄적인 분석 도구 이점을 활용하여 사용자는 데이터를 더 편리하게 모니터링하고 이상 원인을 더 효과적으로 분석할 수 있습니다. 시스템 소프트웨어는 다중 채널 네트워크 데이터 수집기, 무선 모니터링 수집기 및 오프라인 휴대용 분석기와 호환됩니다. 온라인 데이터 추세를 분석하는 동안 휴대용 분석기는 데이터 수집을 보완하여 현장 장비 분석을 더 포괄적으로 만들고, 따라서 단위 추세 및 이상을 포괄적으로 분석하고, 이상 원인을 정확하게 식별하며, 현장 장비의 안전을 극대화합니다.
