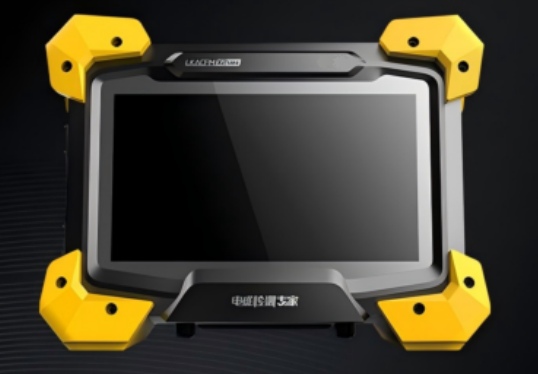

금속 구조물의 표면 및 근접 표면 결함에 대한 교류 자기장 측정(ACFM) 탐지

공급의 범위

장비 이름

지능형 알레르네팅 전류 필드 측정 (ACFM)
검사 도구

양

1 세트

주요 검사 능력

적용 가능한 재료

철자기 및 철자기적이지 않은 전도성 금속, 탄소강, 스테인리스강, 알루미늄 등

적용 범위

금속 구조물의 표면 및 거의 표면 결함 검출

적용 가능한 결함

표면 균열과 다른 선형 결함을 효과적으로 탐지할 수 있다.

검사 깊이

탄소강의 최대 깊이는 3mm, 스테인리스강의 최대 깊이는 5mm, 알루미늄의 최대 깊이는 8mm

감지 민감도

3*0.5*0.2mm 정도로 작은 표면 개방 결함을 탐지할 수 있다. 자석 입자 검사 (MPI) A1 15/100 시험 조각과 동등한 결함을 탐지할 수 있다.

탐지 안정성

최소 결함 탐지율 90% 이상

허용되는 코팅 유형

유도성이 없는 코팅, 페인트, 에포시 رز인, 아스팔트 등

허용되는 코팅 두께

최대 코팅 두께≤5mm; 큰 코일 프로브와 함께 사용할 때, 최대 10mm 두께의 코팅을 검사 할 수 있습니다.

스캔 속도

최대 스캔 속도≤60mm/s, 최소 스캔 속도는 > 5mm/s

고온 탐사선과 결합하면 최대 500°C의 온도에서 검사를 수행 할 수 있습니다

기기 요구 사항

표시

백라이트 지원 7인치 멀티 터치 디스플레이

결의

고화질 디스플레이, 해상도 1280*800

RAM

4GB, 8GB로 확장할 수 있습니다.

저장

32GB 내부 저장장치, 128GB까지 확장

운영체제

안드로이드 운영 체제 (리눅스 커널 기반)

인터페이스

1*USB3.0/USB2.0 HOST 포트, 1*C 타입 포트 (충전 전용)

네트워크 인터페이스

Wi-Fi 연결을 지원합니다. 4G 덩글을 지원할 수 있습니다.

충전 인터페이스

C형 포트, FCP 입력/출력 빠른 충전 프로토콜, AFC 입력/출력 빠른 충전 프로토콜, DRP Try. SRC 프로토콜, PD3.1 입력/출력 빠른 충전 프로토콜, QC2.0/QC3.0/QC3와 통합0+ 출력 빠른 충전 프로토콜

최대 충전/충전 전력:45W
