제품 상세 정보:
|
| 제품명: | 초음파 두께 측정기 | 모델: | TG-5720 |
|---|---|---|---|
| 감지 범위: | 0.15mm ~ 10m | 해결: | >40dB(5P14 프로브) |
| 프로브 유형: | 직선형 빔 프로브, 크리스탈 프로브, 침투 프로브 | 전원공급장치: | DC 9V |
| 강조하다: | 초음파 두께 측정기,비파괴검사 장비,인공 대리석 두께 측정 |
||

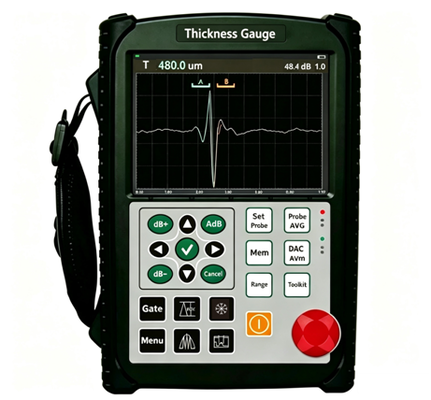

TG-5720 초음파 두께 측정기 인공 대리석 같은 재료의 두께를 측정
★전체 프로세스 화면에 표시된 명령어 및 대화 상자 가이드 상호 작용, 탐사기 정정 및 기타 작업; 수동 참조가 필요하지 않습니다.
★반복 속도: 고속 스캔을 위해 16Hz에서 10000z까지 조절할 수 있습니다.
★초고 신호/소음 비율은 명확하고 안정적인 파형을 제공합니다. 특수 반 간섭 설계는 가혹한 작업 조건 하에서 신뢰할 수 있는 작동을 가능하게 합니다.
★12비트 AD 고속 샘플링 초월한 감수성과 해상도를 가진 작은 결함을 탐지하는 MHz 프로브
★IP65 등급의 방안은 합금 실리콘 복합재로 제작되어 있으며, 견고하고 먼지 방지 및 방수입니다.
★최대 10 1회 충전된 배터리로 연속 작동시간
★측정 해상도는 0까지001 mm 최소 측정 두께: 015 mm (강), 0.05 mm (플라스틱) 코팅 층을 통해 효과적으로 측정할 수 있습니다.
기술 사양
|
항목 |
사양 |
|
탐지 범위 |
0.15mm ~ 10m (철강의 길쭉한 파동); 전송 모드 최대 30m (확장 가능) |
|
음속 범위 |
100 ~ 20000m/s |
|
펄스 반복 속도 |
10~3000 Hz, 조절 가능 |
|
동적 범위 |
≥38 dB |
|
수직 선형성 오류 |
≤1.5% |
|
수평 선형성 오류 |
≤0.2% |
|
결의 |
>40 dB (5P14 프로브) |
|
감수성 간격 |
> 66 dB (Φ2 평면 바닥 구멍 200 mm 깊이) |
|
디지털 억제 |
선형성이나 이득을 저하시키지 않고 0~80% |
|
탐사기 종류 |
직선선 탐사선, 결정 탐사선, 침투 탐사선 |
|
게이트 |
입구 게이트, 음향 손실 게이트; 단일 게이트 / 듀얼 게이트 모드 |
|
경보 |
부저 경보, LED 표시 경보 |
|
전원 공급 |
DC 9V |
|
배터리 수명 |
10시간 |
|
크기 |
250 × 165 × 40mm |
|
무게 |
10.0kg |
|
작동 온도 |
-10 °C ~ 50 °C |
|
상대 습도 |
20-95% RH |
|
펄스 진폭 |
100V, 200V, 300V, 400V, 500V 선택 가능; 광범위한 탐사 호환성 |
|
펄스 너비 |
다른 주파수의 탐사선과 일치하기 위해 0.03~0.51μs 내에서 지속적으로 조절할 수 있습니다. |
|
탐사선 진압 |
50 Ω, 100 Ω, 150 Ω, 400 Ω, 다양한 감도 및 해상도 요구 사항에 선택 |
|
하드웨어 실시간 샘플링 |
12비트 고해상도 AD 변환기, 400MHz 샘플링 속도 |
|
탐지 모드 |
양파 반파, 음파 반파, 풀파, RF 감지 |
|
탐사 주파수 |
0.2 MHz ~ 15 MHz |
|
게이트 판독 |
단일 게이트 / 듀얼 게이트 판독 선택 가능; 게이트 내 최고 값 판독 |
|
전체 이익 |
110 dB; 단계 옵션: 0.1 dB, 1 dB, 2 dB, 6 dB |
|
커넥터 |
BNC / LEMO 선택 |
1 주요 기능
2 표준 액세서리
- 한 개의 표준 두께 측정 프로브
3 선택용 액세서리
