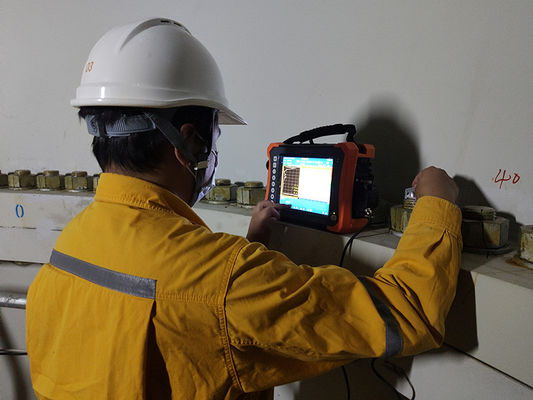

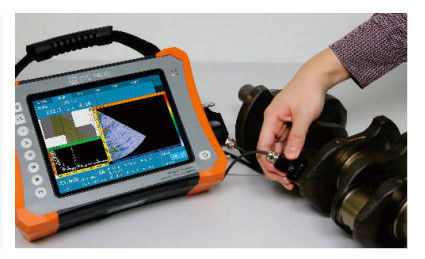

HPA-620PRT 휴대용 위상 배열 초음파 결함 탐지기 TFM 이미징 C-스캔 10.4인치 터치스크린 비파괴 검사 장비

HPA-620PRT 휴대용 단계 배열 초음파 결함 탐지기 TFM 이미지 C- 스캔 10.4 인치 터치 스크린 NDT 장비

HUATEC HPA-620PRT는 새로 개발된 휴대용 32:128PR 단계 배열 결함 탐지기입니다.

기존 초음파 검사 모듈, TOFD 모듈, 기존 단계 배열 모듈 및 TFM 영상 모듈을 갖추고 있으며, TOFD와 단계 배열의 동시 스캔을 지원합니다.그리고 듀얼 어레이 탐사선. 물과 기름 방지 터치 스크린과 전체 코스 테스트 데이터 기록 기능을 갖춘 HUATEC HPA-620PRT는 C 스캔 기능을 갖춘 고급 지능형 TFM 단계 배열 결함 탐지기입니다.

파라미터:

적용 범위:

일반 용접 검사

복합재료의 단계적 배열 C 스캔 검사

볼트 및 나사 파이프 검사

PE 관절 검사

작은 지름의 튜브 용접 검사 솔루션

특징:

검사 채널

• 38∙28PR 단계 배열 모듈
• TFM 영상 모듈
• TOFD와 단계 배열의 동시에 스캔
• 이중 배열 탐사기를 지원합니다.
• 2채널 TOFD; 2채널 기존 초음파 검사

HPA-620PRT의 기능은 다양한 요구에 대한 사용자들의 큰 만족을 제공합니다.

단계 배열 모듈

• 길이파 TFM 검사; 가로파 TFM 검사
• 부트 웰드 TFM 검사; 일반적인 부트 웰드 검사; 일반적인 부트 웰드 검사 (TOFD와 단계적 배열의 동시에 스캔)
• C-스캔 TFM 검사 및 일반 C-스캔 판 검사
• TFM 검사 및 볼트의 일반적인 검사
• 경화 TFM 검사; 일반적인 경화 검사
• TKY 검사

TOFD 모듈

• 절차 매개 변수 설정; 탐사 및 윙 매개 변수 설정

사용자들은: PCS, 스캔 커버리지, 바닥 커버리지, 빔 포함 각도 등 탐사 및 절차 파라미터에 기초하여 관련 매개 변수를 계산할 수 있습니다..

표시

• HPA-620PRT는 10.4인치 산업용 TFT 화면을 탑재하고 있으며 터치 조작이 가능하여 강한 빛과 야외에서 최적의 디스플레이를 제공합니다.

절차 설계

• 프로세스 시뮬레이션 모델을 제공하여 HPA-620PRT는 CAD 소프트웨어를 통해 객체 차원을 수입하여 모델을 구축 할 수도 있습니다.사용자를 맞춤화하고 전체 솔루션에 대한 단점 서비스를 제공합니다..
