제품 상세 정보:
|
| 제품명: | 플루오레센스 자기 입자 결함 탐지기 | 배달 시간: | 4~5개월 |
|---|---|---|---|
| 포장 후 총중량: | 4000 킬로그램 | 크기: | 6000(길이)*2000(너비)*2400(높이)mm |
| 전극간 거리: | 0~4000mm (조정가능) | 코일 내 직경: | 15,000mm |
| 강조하다: | 플루오레센스 자기 입자 결함 탐지기,AC 15000A 결함 탐지기,두 개의 자기화 코일 결함 탐지기 |
||

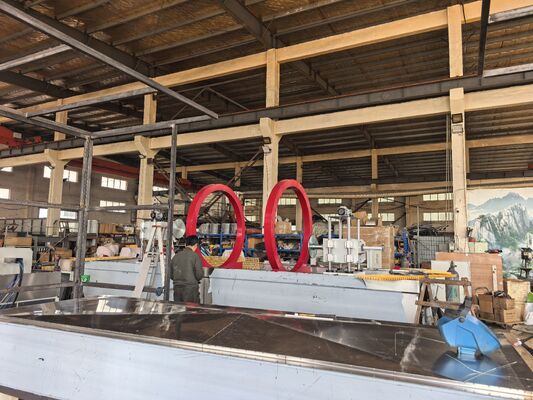

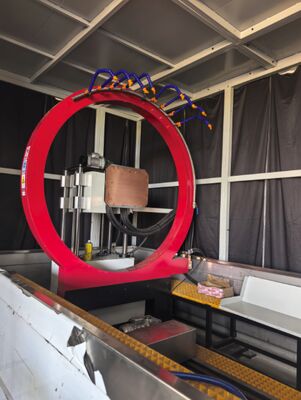

AC 15000A 두 개의 자기화 코일 형광 자석 입자 결함 탐지기
I. 작동 원칙
자기 입자 검사 작업 조각의 결함 부위에서 누출 자기장과 자기 입자 사이의 상호 작용을 이용합니다.그것은 표면 및 거의 표면 결함 (열열과 같은) 사이의 자기 투명성의 차이를 활용합니다.소금, 소금, 소금, 소금, 소금, 소금, 소금, 소금,이 재료의 불연속 부분의 자기장이 왜곡됩니다., 부분적인 자기 흐름 누출과 누출 자기장의 생성으로 이어집니다.유출 현장에서 자기장을 이용해 결함 현장에서 자기 입자를 흡수, 이것은 결함 부위에서 자기 분말 축적 - 자기 흔적을 형성하기 위해 자기 분말을 유치합니다. 적절한 조명 조건 하에서 결함의 위치와 모양이 밝혀집니다.
II. 집행 기준
자기 입자 결함 탐지기: GB/T8290-2011
자기 입자 테스트를 위한 관찰 조건: GB/T 5097-2020/ISO 30592012
미국 시험 및 재료 협회: 자기 입자 시험 방법 ASTM E1444-01
EU, 국제 표준: DIN EN ISO 9934-2-2003
기술 매개 변수
| 탐지 범위: 부분 (1), 지름 | ≤2500mm; 제2부, 길이≤4미터 |
| 전극 간격 | 0~4000mm (조정 가능) |
| 코일 내부 지름 | 15,000mm |
| 주변 전류 | AC 0~15000A RMS (전력 끄기 단계 컨트롤러와 함께) |
| 길쭉한 자기 잠재력 | AC 0~18000AT RMS (전력 끄기 단계 컨트롤러와 함께) |
| 전압 | DC 35V |
| 자기화 시간 | 0~5S |
| 자기화 방법 | 둘레 자석화, 길쭉한 자석화, 결합된 자석화 |
| 클램핑 방법 | 펌프 클램핑 |
| 비자극화 효과 | 잔류 자석성 0.5mT 이하 |
| 결함 탐지 민감도 | A1 표준 시험 조각 (15 / 50) 은 명확하게 표시됩니다. |
| 자외선 강도 | 작업 조각의 표면에서 자외선 전구까지 380mm의 거리에서 강도는 4000uw/cm2보다 적지 않습니다. |
| 공기 압력 | 0.4~0.8MPa |
| 클램핑 스트록 | 0~50mm |
| 전극 간격 | 4미터 |
| 전원 공급 | 3단계 5선 AC 380V 50Hz |
| 전체 차원 | 6800 (L) ×2500 (W) ×4000 (H) (mm) |
| 무게 | 약 5,000kg |
V. 검사 과정
제1부: 호스팅 및 로딩 - 전극 클램핑 - 스프레이 마그네틱 서스펜션 - 자기화 - 관찰 - 부품 90도 회전, 두 번째 검사 - 비마그네티제 - 해하
제2부: 호스팅 및 로딩 - 전극 클램핑 - 스프레잉 마그네틱 서스펜션 - 마그네티제이션 - 관찰 - 비마그네티제이션
