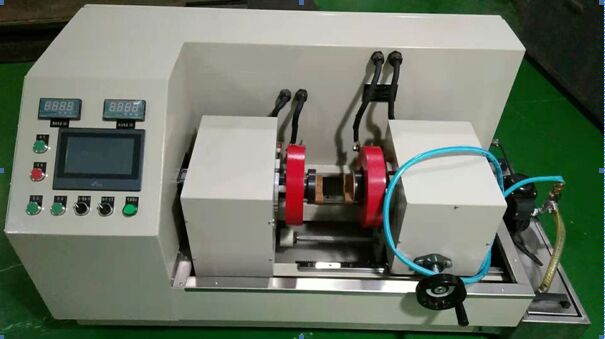

훈련용 고밀도의 자기 입자 결함 탐지기

훈련용 고밀도의 자기 입자 결함 탐지기

1장비 부품 설명

1.1전기 제어 캐비닛 (1)

  독립적인 전기 제어 캐비닛, 모든 전기 실행 구성 요소는이 제어 캐비닛에 설치됩니다,그리고 전기 제어 캐비닛은 공기 필터링 및 순환 열 분산 장치가 장착되어 있습니다.고품질의 강철으로 용접;

후면에는 220V 50HZ 스프레이 펌프와 방수 커버, 그리고 검은 빛등의 전력 출력 장치가 설치되어 있습니다.

단속기, 접촉기, 제어 부품, 트랜스포머, 직렬기, 트리거, 에너지 등이 모두 이 캐비닛에 설치되어 있습니다.

1.2제어판 (2)

패널의 앞면은 설정 및 표시를 위한 터치 스크린, AC 디지털 암페미터 및 비상 정지 버튼으로 설계되었습니다.

스위치와 기능 설정은 모두 이 영역에서 설계되었습니다.

1.3전극 고정 상자 (3)

고정 전극 박스는 10mm 고품질 철판으로 용접되어 있으며 앞과 뒷 두 문은 분리 할 수 있습니다.

1.4전극 이동 상자 (5)

전극 이동 상자는 모든 위치에서 멈출 수 있고, 클램핑 거리를 조절하는 데 사용되며, 주차 잠금 기능이 있습니다.

1.5자석 서스펜션 조동 및 분사 시스템 (6)

장비는 아래쪽에 V 모양 구조를 가진 별도의 자기 서스펜션 탱크와 상단에 설치된 스프레이 전기 펌프로 설계됩니다.이 부분은 펌프 탱크에 튜브로 연결되어 있습니다, 그리고 수동 스프레이 총은 덤프 탱크의 앞쪽에 설치되어 있습니다.

이 시스템은 강한 흔들림이 있으며, V 모양 구조는 자기 분말이 쉽게 침착하지 않도록 보장하며, 스프레이 압력은 조절됩니다.

용량은 20L입니다.

1.7자석화 및 비자석화 전원 공급 시스템:

장비는 AC 자기화 방법을 채택, 독립적인 자기화 전원 공급 장치의 두 세트가있다. 두 개의 주요 트랜스포머는 각각 자기화 전류를 제공합니다.제어 모듈 변환기 기술은 회로의 전류를 제어하는 데 사용됩니다, 그리고 격리 된 전압은 전극과 코일로 전송됩니다. 크기는 지속적으로 조정되며 대응하는 기기 표시가 설정됩니다. 전류는 미리 설정 될 수 있습니다.그리고 알람은 미리 설정 된 전류가 잘못된 탐지 및 놓친 탐지를 방지하기 위해 충분하지 않거나 초과될 때 알람됩니다, 그리고 작업 조각이 지정 된 자기화 강도를 얻는 것을 보장합니다. 안정적인 잔류 자기성을 유지하기 위해 전원 종료 단계 제어 기능이있는 AC,잔류 자기성 결함 검출에 사용할 수 있습니다..

AC attenuation 방식의 비마그네티화 기능이 있습니다.

현재 경로의 재료: 모든 붉은 구리 막대나 구리 케이블

1.8전기 제어 시스템:

1) 전기 제어 시스템은 OMRON PLC에 의해 제어됩니다. 제어 가능한 모듈과 보호 장치, 전류 조절 트리거 장치, 암페리터,제어 버튼 및 표시등, 실린더, 트리플, 소레노이드 밸브, 압력 조절 밸브, 공기 스위치, 중간 릴레이, AC 접촉기와 같은 제어 장치. 과부하 보호 장치로 주 전력 차단기.

2) 인간 기계 인터페이스 제어 시스템:

컴퓨터 (인간 기계 인터페이스 시스템) 는 검출 정확도를 크게 향상시키는 자기화 전류, 자기화 시간, 자기화 등을 제어합니다.그리고 자동으로 자기화 단계별 작업을 완료 할 수 있습니다., 자기화 전류 사전 선택, 추적.

터치 스크린 프로그래밍 디스플레이는 PLC 프로그래밍 컨트롤러와 어댑터를 통해 통신하여 시스템의 주요 매개 변수를 직접 표시합니다.그리고 매개 변수는 기관 내에서 조정할 수 있습니다. 화면 디자인: 홈페이지-회사 이름. 어떤 터치도 메인 화면으로 들어갈 수 있습니다-"주 메뉴", "작업 페이지", "알람 기록", "예방", "현재의 파동 형태",해당 화면에 자동으로 전환하기 위해 각 기능 키를 터치, 그리고 다양한 전형적인 작업 조각의 프로세스 매개 변수를 저장할 수 있습니다.

자기화 전류는 미리 설정할 수 있고 자동 추적 회로는 터치 스크린 프로그래밍 디스플레이 시스템을 통해 형성됩니다.그리고 미리 선택한 값과 실제 통과 전류 값 사이의 오류는≤±3%입니다.

시스템은 결함 자진 기능이 있습니다. 과류, 하류, 비정상적인 공기 압력, 주 회로의 과도한 온도 상승, 소리 및 빛 알람 및 자동으로 작동 중지.

3) 장비 껍질은 안정적으로 땅으로 고정되어 있으며 전체 기계의 단열 저항은≥2M오.

4) 장비는 완전한 안전 보호 및 연결 및 경보 기능을 갖추고 있습니다.

5) 전기계획 도표, 배선 도표 및 장비의 실제 회로는 완전히 일치해야합니다.

6) PLC 접촉은 접촉을 보호하기 위해 중간 릴레가 장착되어 있습니다.

7) 각 전기 부품의 배선에는 전선 번호가 표시되어야 하며, 각 부품 사이의 배선에는 전선 슬롯 보드가 제공됩니다.

2주요 기술 매개 변수 (참고: HWDC는 반파동 동역의 약자)

* AC 자기화 전류:

  전원 차단 단계 제어와 함께 순환 0-500A 연속 조절

  수직 0~1000A (1000A*6T=6000AT) 연속 조절, 전원 끄기 단계 제어

*통제 방법: 사전 선택 및 자동 보상

*보상 갱신 속도: 0.02S/시간

*임시적 부하율:≥25%, 7*24시간 연속 작업에 적합

*demagnetization 효과: 초저 주파수 DC 교환 약화 demagnetization, 잔류≤0.2MT, 조절 가능한 비자극화 주파수

자석화 방법: 둘레 자석화 및 경상 자석화, 둘레 및 경상 복합 자석화

*주간 길쭉한 전류 오류율:≤±3%

* 스트로크: 0-200mm

*코일 내부 지름: 100mm

* 전원 공급: AC380V±10% 50HZ 40KVA (순간 5S), 3단계 5선 시스템.

* 사이즈: 길이 1400* 너비 600* 높이 750

* 감수성: 타입 (QQI) 감수성 테스트 피스 (30/100) 전체 원과 십자가가 명확하게 표시 될 수 있습니다.

*중국인민공화국의 항공 산업 표준 HB/Z72-1998 "자기 입자 검사"

* 기계 산업부 JB / T8290-2011 표준의 "자기 입자 결함 탐지기"와 산업 표준 HB / Z72-98을 충족합니다.

3. 부속품
