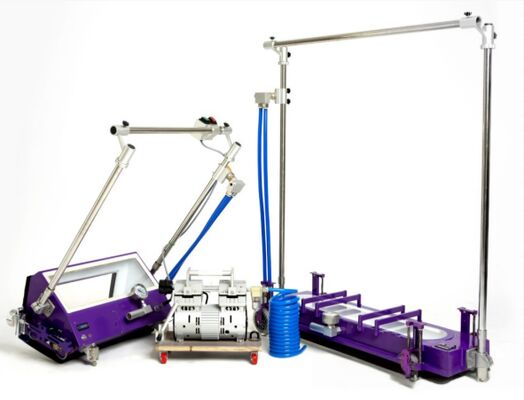

진공 상자 용접기 기름 저장 탱크의 바닥판에 있는 용접기의 누출 감지 시스템

유류저장탱크 바닥판 용접부 진공박스 용접부 누출 검출 시스템

1. 제품소개

석유 저장 탱크의 전반적인 검사를 개선하기 위해 당사는 석유 저장 탱크 바닥판의 용접 누출을 감지하는 일련의 진공 탱크 감지 시스템을 특별히 설계하고 개발했습니다.

표준 휴대용 진공 탱크 감지 시스템은 모든 크기의 저장 탱크 바닥판의 랩/버트 용접과 직경 5미터 이상의 저장 탱크 바닥판의 원주 용접(필렛 용접)을 감지할 수 있습니다. 다양한 용접부의 무결성 평가를 위해 당사의 진공 상자 감지 시스템은 효율적이고 빠르며 경제적인 감지 방법이며 관통 부식/핀홀 감지율은 95% 이상입니다.

2. 특징

1) 일반 모델은 일반적으로 손을 사용하여 상자를 누르므로 매우 피곤하므로 발로 직접 구부리는 필요성을 개선했습니다.

2) 이동할 때 탱크 아래에 바퀴가 있습니다. 이동하기 위해 탱크를 들어 올릴 필요가 없습니다

3) 진공펌프로 로봇을 원격제어할 수 있어 현장이 매우 편리합니다.

3. 기술적인 매개변수 요구사항:

3.1 랩 및 맞대기 용접 시험용 진공 상자

3.1.1 진공도: 60kPa 이상;

3.1.2 용접 감지 길이: 800mm 이상;

3.1.3 용접 유형을 확인하십시오. 탱크 바닥의 랩 및 맞대기 용접;

3.1.4 탱크 직경 요구 사항: 탱크의 모든 직경에 적용할 수 있습니다.

★3.1.5 작동 모드: 검사 담당자는 서서 전체 작업을 완료할 수 있습니다.

★3.1.6 조명 시스템:진공 상자의 LED 조명 시스템;

3.1.7 조명 시스템 전원 공급 장치: 내장형 3Wh 리튬 배터리, 전원 공급 시간은 16시간 이상입니다.

★3.1.8 움직이는 바퀴: 진공 상자에는 움직이는 바퀴 4개가 있습니다. 스프링이 있는 움직이는 바퀴 4개를 들어 올릴 수 있으며 진공 상자를 밀어서 걸을 수 있습니다.

★3.1.9 보조 막대: 보조 막대에 압력 방출 밸브가 설치되어 있으며 탐지 담당자는 정상적으로 서 있을 때 압력 방출 밸브를 전환할 수 있습니다.

3.2 거스 용접 시험용 진공 상자

3.2.1 진공: 60kP 이상;

3.2.2 용접 감지 길이: 400mm 이상;

3.2.3 검사 용접 유형: 필렛 용접;

3.2.4 탱크 직경: ≥5m;

★3.2.5 작동 모드: 검사 담당자는 서서 전체 작업을 완료할 수 있습니다.

★3.2.6 조명 시스템: 진공 상자의 LED 조명 시스템;

3.2.7 조명 시스템 전원 공급 장치: 내장형 3Wh 리튬 배터리, 전원 공급 시간은 16시간 이상입니다.

★3.2.8 움직이는 바퀴: 진공 상자에는 움직이는 바퀴 2개가 있습니다. 스프링이 있는 움직이는 바퀴 2개를 들어 올릴 수 있으며 진공 상자를 밀어서 걸을 수 있습니다.

★3.2.9 보조 막대: 압력 방출 밸브는 보조 막대에 설치되며 감지 담당자는 정상적으로 서 있을 때 압력 방출 밸브를 전환할 수 있습니다.

★3.2.10 기타 보조 기능 : 흡입력 85kg의 전자석 2개와 추력 19kg의 푸시로드 모터 2개가 진공박스 양쪽에 설치됩니다.

3.3 진공펌프

3.3.1 전압: 220V 50/60Hz;

3.3.2 설계압력: 92kPa;

3.3.3 펌프 유형: 팬이 있는 전기 진공 펌프;

3.3.4 유량: 200L/분;

3.3.5 무게: 10.5kg 이하;

3.3.6 전력: 450w 이하.

4. 구성 요구 사항

4.1 진공 펌프: 1pc

4.2 랩 및 맞대기 용접 진공 상자: 1 세트

4.3 필렛 용접 상자: 1 세트

4.4 연약한 공기관: 1 세트

4.5 진공 펌프 전원 공급 장치 배터리: 1pc

4.6 매뉴얼: 1부;

4.7 배송 상자: 3개

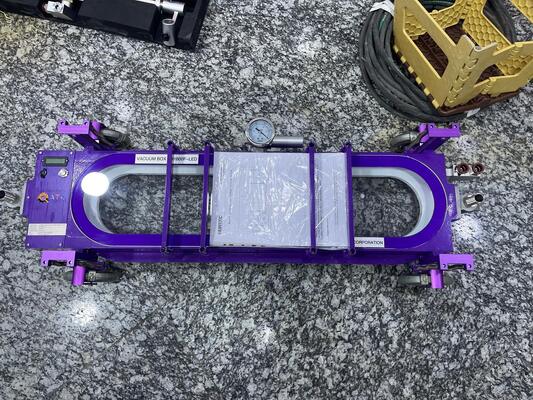

HV1800F-LED 진공 상자는 맞대기 또는 랩 용접에 적합합니다.

2. 기술적인 매개변수
