| 제품명: | MPI 기계 습식 벤치형 | 사용: | 강자성 물질로 만든 표면의 비파괴 테스트 및 부품의 표면 근처에 적합합니다. |
|---|---|---|---|
| 애플리케이션: | 크랭크샤프트, 커넥팅로드, 하프 샤프트, 스티어링 너클, 휠 허브, 기어, 베어링 | 키워드: | 탈자기를 갖춘 습식 벤치 MPI |
| 강조하다: | 습식 벤치형 MPI 장비 HMP-6000,자기 입자 검사 장비 습식 벤치,HMP-6000 MPI 장비 (보증 포함) |
||

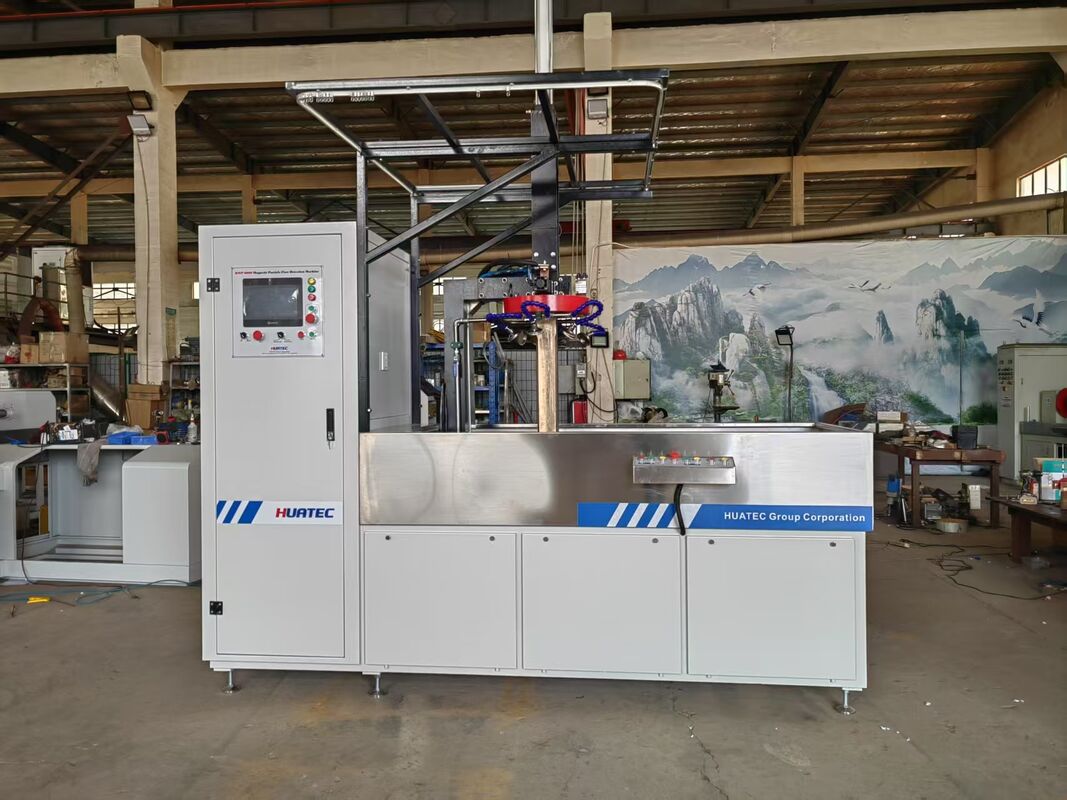

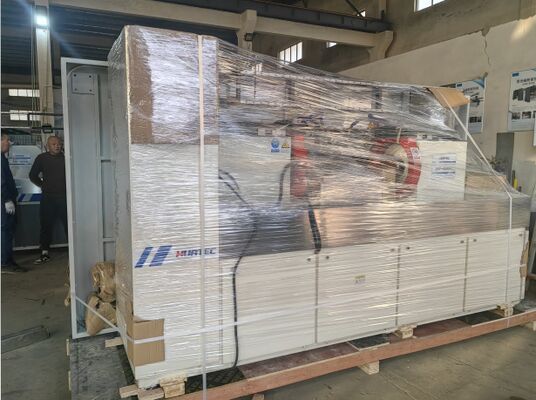

MPI 머신 습식 벤치 타입
MPI 머신 습식 벤치 타입은 강자성 재료의 표면 및 근접 표면 결함을 배치로 검출하는 산업용 비파괴 검사(NDT)의 핵심 장비입니다. 높은 검출 효율과 직관적인 결과를 제공하며, 여러 산업 분야의 품질 관리 시나리오에 적합합니다.
HMP-6000 삼상 전파 AC-DC 형광 자분 탐상기는 고정식
AC-DC 다기능 반자동 습식 형광 자분 탐상 장비입니다. 이 장비는
자화 원리에 기반하여 설계되었으며 JB/T8290-2011 자분 탐상기 표준
요구 사항에 따라 제조되었습니다.
이 장비는 기계, 자동차, 항공, 내연기관, 철도 등 산업 분야에서 링형 부품과 같은
강자성 재료로 만들어진 부품의 표면 및 근접 표면 비파괴 검사에 적합합니다. 주조, 단조, 용접,
인발, 담금질, 연삭 및 피로로 인해 부품 표면 및 근접 표면에 발생하는 균열 및 슬래그 개재물과 같은
매우 미세한 결함을 검출할 수 있습니다.
삼상 전파 DC 전류
| DC 0-6000A | AC 자화 전류 |
| AC 0-6000A | 자화 시간 |
| 0.5-9.9초 조절 가능 (자화 시간 디지털 표시), 0.1초 정확도; | 자화 방식 |
| 총 6가지 자화 모드, 1. 둘레 DC 단방향, 2. | 둘레 AC 단방향, 3. 길이 DC 단방향, 4. 길이 AC 단방향, 5. 길이 DC 및 둘레 AC 복합 자화, 6. 길이 AC 및 둘레 DC 복합 자화. DC 초저주파 탈자 전류 DC 6000A-0, 사전 선택 전류, 자동으로 |
| 사전 선택 값에서 0으로 감쇠; | AC 감쇠 탈자 전류 AC 6000A-0, 사전 선택 전류, 자동으로 감쇠 |
| 사전 선택 값에서 0으로; | DC 탈자 전류 주파수는 5가지 범주로 나뉩니다. 0.39Hz(5), 0.78Hz(4), 1.56Hz(3), |
| 2.34Hz(2), 3.12Hz(1); | 탈자 효과 탈자 후 잔류 자장 ≤0.2mT; |
| 검출 감도 | 표준 AS5282 시험편 DC 3500A DC 표시 9개 구멍 (GJB 2028 |
| 및 HB/Z72 표준 준수); AC A형 No. 2 시험편 명확하게 표시; | 자화 전류 전환 방식 공압 나이프 스위치 전환 |
| 자화 코일 | 고정형 |
| 고정 방식 | 단방향 공압 고정 |
| 전원 공급 장치 | 삼상 사선식 380V 50Hz 250A. |
| 작동 원리 | 이 장비는 소형 산업용 프로그래머블 로직 컨트롤러(PLC)와 |
프로그래머블 터치스크린(PT)을 핵심으로 하여 클램핑, 고정구 이동, 자석 현탁액 분사, 자화, 풀림, 전류 방향 2
전환, 전류 크기 조정 등 시스템의 다양한 동작을 제어합니다. 적재 및
하역 및 결함 관찰을 제외한 모든 검사 과정을 규정된 프로그램에 따라 완료할 수 있으며, 한 사이클의 자동 또는 단계별 수동 작동이 가능합니다.
작업물의 자화는 단방향 또는 복합 자화 모드를 채택합니다. 즉,
둘레 자화와 길이 자화를 각각 또는 순환적으로 수행합니다.
