제품 상세 정보:
|
| 제품명: | 위상 배열 초음파 결함 검출기 | PA 모드: | 32:128 |
|---|---|---|---|
| 표시하다: | 10.4 인치 터치 스크린 | 수입: | IPEX 1개, C5 4개 |
| GPS: | 예 | 저장: | 내부: 64GB; 외부: USB 플래시 디스크 |
| 강조하다: | 휴대용 단계 배열 초음파 결함 탐지기,32:128PR 초음파 탐상기,보증이 있는 위상 배열 탐상기 |
||

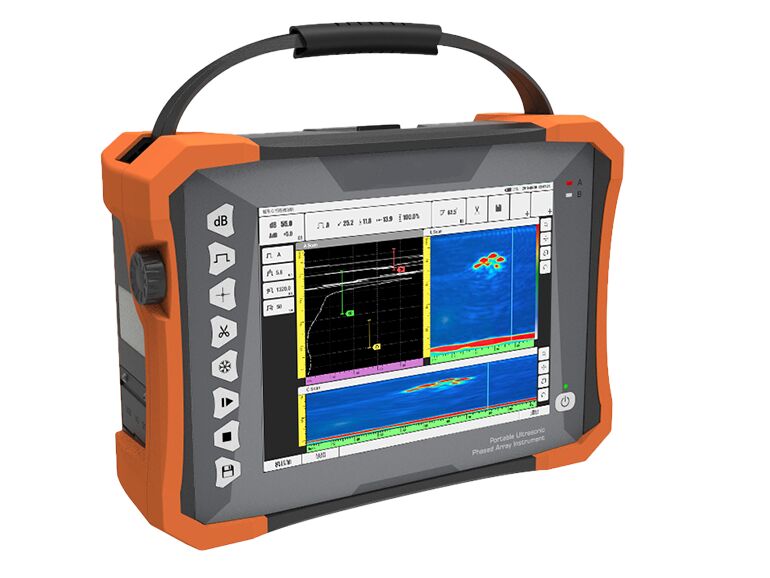

휴대용 32:128PR 단계 배열 초음파 결함 감지기
특징:
검사 채널
HPA-620의 기능은 다양한 요구에 큰 만족을 제공합니다.
단계 배열 모듈
TOFD 모듈
사용자들은: PCS, 스캔 커버리지, 바닥 커버리지, 빔 포함된 각도 등 탐사 및 절차 파라미터에 기초하여 관련 매개 변수를 계산할 수 있습니다..
표시
절차 설계
| 채널 | ||||
| 모드 | PA 모드 | UT 모드 | TOFD 모드 | |
| 번호 | 32:128 | 2 | 2 | |
| 물리적 매개 변수 | ||||
| 표시 | 10.4인치 터치 스크린 | |||
| 수입 | 1 IPEX, 4 C5 | |||
| I/O 포트 | 2 USB 3.0 (HOST), 1 USB 2.0 (HOST) | |||
| DP (디스플레이 포트) (HDMI로 전송할 수 있습니다) | ||||
| WIFI | ||||
| LEMO 1B 인코더 포트 | ||||
| TTL I/O 포트 | ||||
| GPS | 그래요 | |||
| 저장 | 내부: 64GB; 외부: USB 플래시 디스크 | |||
| 무게 | 5kg (배터리 없이) | |||
| 크기 | 350mm × 250mm × 130mm | |||
| (L×W×H) | ||||
| AC | 100V~240V 50Hz/60Hz | |||
| DC | 13.5V | |||
| 배터리 종류 | 리?? 배터리 | |||
| 배터리 용량 | 듀얼 배터리, 각각 <100Wh | |||
| 배터리 수명 | ≥4.5시간 | |||
| 온도 | 작동 온도 범위:-10°C~40°C | |||
| 저장 온도 범위:-20°C~60°C | ||||
| 침입 보호 등급 | IP65 | |||
| UT | ||||
| PRF | 25Hz~10kHz | |||
| 송신기 전압 | 75V~250V (50Ω 부하) | |||
| 펄스 너비 | 30ns~1000ns, 5ns로 단계 | |||
| 진압 | 400Ω, 80Ω | |||
| 샘플링 비율 | 100MHz | |||
| 대역폭 | 0.5MHz~20MHz (-3dB) | |||
| 이득 | 0.0dB~110.0dB | |||
| 감수성 과잉 | ≥60dB (좁은 대역폭), ≥52dB (폭 넓은 대역폭) (2.5P20 변환기, 200mmφ2 평면 바닥 구멍) | |||
| 수직 선형성 오류 | ≤ 3% | |||
| 수평 선형성 오류 | ≤0.1% | |||
| 결의 | ≥26dB ((2.5P20) | |||
| 동적 범위 | ≥30dB | |||
| 필터 | 하이 패스, 로브 패스 및 멀티 얇은 밴드 패스 | |||
| 수정 | RF (TOFD 모드), 풀 웨브, 반 웨브 +, 반 웨브 | |||
| 채널 | 2개의 채널 | |||
| 최대 범위 | 10000mm (제철의 길쭉한 파동) | |||
| 게이트 | A/B/G | |||
| 게이트 스타 | 전체 범위 | |||
| 게이트 너비 | 전체 범위로 게이트 시작 | |||
| 게이트 임계 | 1~99% | |||
| 경보 | 음향/광 | |||
| 측정점 | 앞/피크 | |||
| TCG | 16 | |||
| 단계 배열 | ||||
| 채널 | 32:128 | |||
| 최대 개도 | 32가지 요소 | |||
| 최대 원소 | 128가지 요소 | |||
| 초점 법칙 | ≥1024 | |||
| 스캔 각 | -89°~89° | |||
| 캘리브레이션 | 속도, 지연, TCG, ACG, 인코더 | |||
| 테스트 부피 | 1000mm | |||
| 미니각 증가 | 0.1° (자동 조정) | |||
| 샘플링 비율 | 100MHz, 10비트 | |||
| 수정 | 전 파동 | |||
| A-스캔 화면 높이 | 화면 높이의 800% (최대) | |||
| 조정 가능한 아날로그 가이드 | 80dB | |||
| 최대 PRF | 20kHz | |||
| 송신기 전압 | 20V~110V ((50Ω 부하) | |||
| 펄스 타입 | 양극적 제곱파 | |||
| 펄스 너비 | 30ns~1000ns, 5ns로 단계 | |||
| 대역폭 | 0.5MHz~20MHz ((-3dB) | |||
| 필터 | 높은 경로, 낮은 경로, 다중 좁은 경로 | |||
| 발사 | 시간 기반의 인코더 | |||
| 측정점 | 앞/피크 | |||
| 판독 | 광대, 광선 경로, 수평, 깊이 | |||
| 측정 해상도 | 0.5mm | |||
| 스캔 모드 | L/S/C/D 스캔 | |||
| 스캔 길이 | ≥15m | |||
| 스캔 속도 | ≥30mm/s | |||

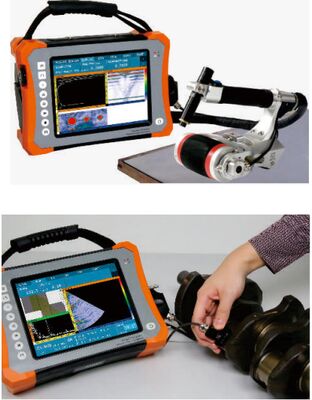

적용 범위:
일반 용접 검사
복합재료의 단계적 배열 C 스캔 검사
볼트 및 나사 파이프 검사
PE 관절 검사

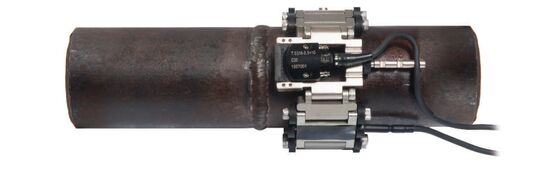

작은 지름의 튜브 용접 검사 솔루션
