제품 상세 정보:
|
| 표시: | 7 인치 TFT 색 screen,800*480 결의안 | 재료 속도: | 100~20000m/s |
|---|---|---|---|
| 펄스 치환: | - 10~1000mm | 테스트중인 범위: | 0~15000mm, 최소 디스플레이 범위 :15 밀리미터 (강철에서) |
| 불합격품: | 0~80%, 1% 단계 | 작동 주파수: | 0.5~20MHz ; |
| 이득: | 0~110dB, 단계 :0.5/2/6/12dB | 제동: | 560Ω |
| 채널 Num: | (평가될 수 있는) 500개 그룹 | ||
| 강조하다: | 디지털 초음파 결함 탐지기,터치 스크린 초음파 결함 탐지기,결함 탐지기 초음파 공장 |
||

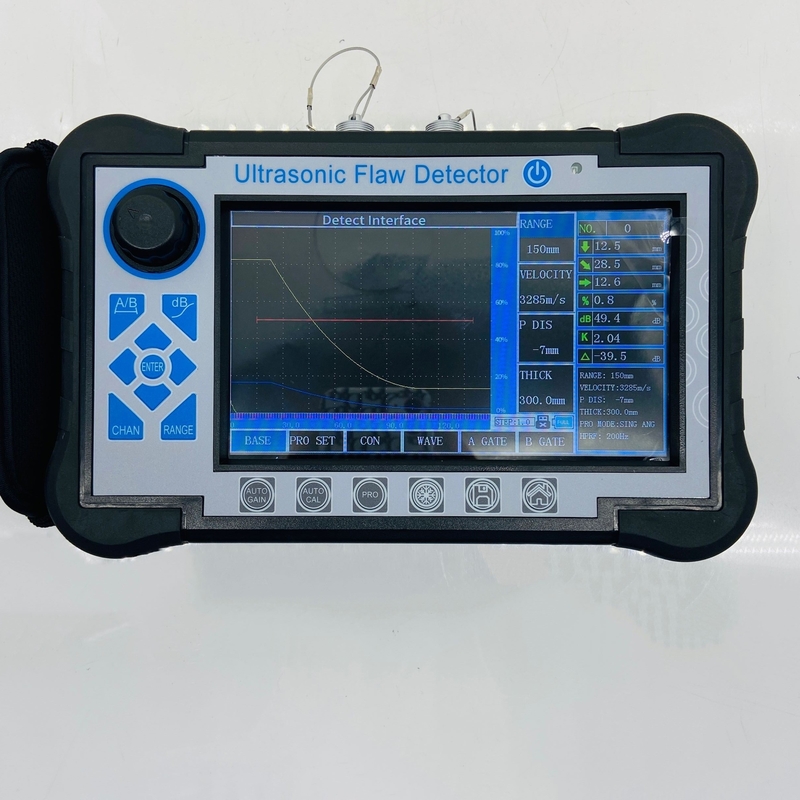

디지털 초음파 결함 탐지기는 터치 스크린이 첨단 유형입니다. 빠르고 쉽고 손상을 입지 않고 정확하게 탐지, 위치,틈새와 같은 작품 내부의 다양한 결함을 평가하고 진단합니다., 용접, 구멍, 모래 구멍, 포함, 접기 등에 적용되었습니다 전기, 석유화학, 보일러 및 압력 용기, 철강 구조, 군사, 항공우주, 철도 운송,자동차그것은 파괴적이지 않은 테스트 산업에 필수적인 도구입니다.
특징
● 가까운 거리와 먼 거리의 탐지 요구 사항을 충족시키기 위해 고정도의 정량화 및 위치 설정
● 가까운 필드 실명 구역은 작고, 작은 지름과 얇은 벽 파이프에 대한 탐지 요구 사항을 충족 할 수 있습니다.
●자동 캘리브레이션 기능:하나의 버튼 자동 캘리브레이션,운영하기 쉬운, 자동 테스트 프로브
●오토마틱 표시 결함 에코 위치 ((깊음:d, 수평:p, 거리:s, 진폭,dB,ф)
●3개의 스케일을 자유롭게 전환합니다.
●자동 증강, 피크 앙벨로프, 피크 메모리 기능, 검출 효율을 향상시킬 수 있습니다.
●오차 탐지 과정과 동적 재생을 자동으로 기록합니다.
●φ값 계산:직선 탐사기로 결함 검출을 가동하면 가장 높은 파도를 자동으로 φ값으로 변환 할 수 있습니다.
●500개의 독립적인 채널 (확대 가능) 이 있으며, 모든 산업의 검출 표준을 자유롭게 입력하고 저장할 수 있으며, 현장 검사에 필요한 표준 블록을 가져갈 필요가 없습니다.
● 500개의 A 스캔 파리와 데이터를 자유롭게 저장하고 재생합니다.
● DAC, AVG, TCG 곡선 (깊음 보상) 은 자동으로 생성되며 세분화 될 수 있습니다. 샘플링 포인트는 제한되지 않으며 수정 및 보상 할 수 있습니다.
●14가지 내장된 검사 표준
●무료로 산업 표준을 입력할 수 있습니다.
●파동 폭 과 강도 조절 가능
●B 스캔 및 B 컬러 스캔 기능
●컴퓨터와 통신할 수 있고, WORD 파일을 내보낼 수 있습니다.
●IP65 ABS 플라스틱 케이스, 견고하고 내구성 있고, 방수 및 먼지, 그리고 우수한 반 간섭 능력
●데이터 인쇄 보고서 등을 분석하기 위해 (무선) 통신 소프트웨어를 사용
● 26만 가지 색상 의 실제 색상 화면, 강한 빛 이나 희미 한 빛 아래 작업 환경 에 적합 합니다
●고성능 리?? 배터리, 8~10시간 동안 연속적으로 작동할 수 있다
●실시간 시계 기록: 실실 시간 결함 탐지 날짜, 시간 추적 기록 및 저장
●전력 종료 보호, 저장 데이터 손실
●장애 탐지 매개 변수는 자동으로 테스트하거나 미리 설정할 수 있습니다.
●디지털 거부, 이득과 선형성에 영향을 미치지 않습니다
●이득 보상: Db 저하는 표면 거칠성, 구부러진 표면, 두꺼운 작업 조각의 장거리 결함 탐지 등에 대해 수정 할 수 있습니다.
●PC에서 소프트웨어에 의해 결함 탐지기를 작동 할 수 있습니다. 컴퓨터 제어 결함 탐지기의 목표를 달성하여
기술 사양
| 표시 | 7인치 TFT 컬러 화면, 800*480 해상도 | |
| 작동 모드 | 버튼, 회전, 터치 스크린 | |
| 전원 공급 | 리?? 이온 배터리 | |
| 배터리 용량 | 5.0Ah | |
| 전력 전압 | 12V | |
| 전력량 | 1 | |
| 근로시간 | ≥ 8시간 | |
| 어댑터 입력 | DC100~240V 50Hz/60Hz | |
| 어댑터 출력 | AC 12V | |
| 어댑터 전원 | 36W | |
| 데이터 저장 | SD 카드 (16G) | |
| 경보 | 1 | |
| 작업 온도 | -10°C~45°C | |
| 저장 온도 | -20°C~60°C | |
| IP 등급 | IP65 | |
| 차원 | 245*155*55mm | |
| 무게 | 1.18kg (배트리 포함) | |
| 기존 UT 모델 | ||
| 론드 커넥터 타입 | LEMO 00 | |
| 채널 유형 | 단일 채널 | |
| 채널 번호 | 500 그룹 (용량 조정 가능) | |
| 펄스 타입 | 음 급파 | |
| 전송 전압 | 50~350V, 50V의 단계 | |
| 진압 | 560Ω | |
| 이득 | 0~110dB, 단계:0.5/2/6/12dB | |
| 좋은 적응 을 얻으십시오 | -4~+4 | |
| 면적 보상 | 모든 장점 범위 | |
| 작업 주파수 | 0.5~20MHz; | |
| 탐사기 유형 | 싱글, 듀얼, 투어, 몰입형 | |
| 필터 |
선택적으로 3개: 1~4MHz/0.5~10MHz/2~20MHz |
|
| 탐지 모드 | 음수/영향/두방향/RF | |
| 거부 | 0~80%, 단계 1% | |
| 테스트 범위 | 0~15000mm,최저 표시 범위:15mm (제철) | |
| 물질 속도 | 100~20000m/s | |
| 펄스 이동 | -10~1000mm | |
| P 지연 | 0~200us | |
| X-VAL | 0~100mm | |
| 가이드 | 용접, 엽, 조형 검사 | |
| 시험점 | 피크/X-val/J val | |
| 측정 |
포트:폭,폭 dB 값,범위,평면 거리,직선 거리,A와 B 포트 사이의 차이 값 커서:2 크로스 커서, 수평 및 수직 거리를 테스트 할 수 있으며 커서 사이의 거리를 테스트 할 수 있습니다 (B 스캔 기능 하에서) |
|
| 게이트 | 게이트 시작: 모든 범위 | |
| 게이트 너비: 모든 범위 | ||
| 게이트 레벨:10~90%, 단계:1% | ||
| 곡선 | DAC, 최대 6개의 곡선, NB/T 47013, GB/T 11345, GB/T 29712 및 기타 표준을 충족 | |
| TCG, 최대 6개의 곡선 | ||
| AVG | ||
| 다른 기능 | 전체 화면, 커서 스위치 ((범위/높이/지평선), 단일/지속 자동 이득 ((10~100%, 단계 10%), 에코 비교, 에코 풀, 피크 엔버프, 피크 메모리, 빠른 스캔, 외부 모드, 스크린샷 | |
| 피크 얼음 / 균열 깊이 / 게이트 확장 / 곡선 표면 수정 / B 스캔 / 평면 용접 시뮬레이션 / 비디오 | ||
| 경보 | 소음 및 빛 경보 | |
| 감수성 잔해 | ≥ 65dB (~ 200mm) Φ2FH,2.5PΦ20) | |
| 수평 선형성 오류 | ≤0.3% | |
| 수직 선형성 오류 | ≤ 3% | |
| 진폭 선형성 오류 | ≤±2% | |
| 약화기 정확성 | 20dB ± 1dB | |
| 동적 범위 | ≥32dB | |
| 원격 해상도 | ≥26dB | |
| 소음 수준 | <40×10-9V/ | |
표준 구성
|
|
이름 | QTY |
| 1 | 주 단위 | 1 |
| 2 | 전원 어댑터 | 1 |
| 3 | 론드 연결 케이블 BNC-C6 | 2 |
| 4 | 기기 케이스 | 1 |
| 5 | 사용 설명서 | 1 |
| 6 | 직선 탐사 10mm 2.5MHz | 1 |
| 7 | 각 탐사 13x13 K2 2.5MHz | 1 |
| 8 | 보증 카드 | 1 |
