| 제품 이름: | 디지털 초음파 레일탐상기 | 모델: | FD-GT-20 |
|---|---|---|---|
| 채널: | 10 채널 : 검사 채널 9 개와 교정 채널 1 개. | 용기: | BNC |
| 주파수 범위: | 1.5MHz z 3.0MHz | 표시 모드: | a-scan \ b-scan \ a+b 스캔 |
| 강조하다: | TFT 컬러 디스플레이 초음파 결함 검출기,경량 트롤리 레일 결함 검출기,디지털 초음파 철도 검사 장치 |
||

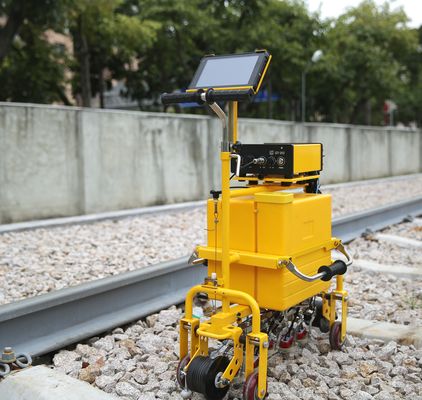

TFT 컬러 디스플레이 철도 시스템에 사용되는 가벼운 트롤리 디지털 초음파 철도 결함 탐지
HUATEC FD-GT-20 철도 결함 탐지기는 철도 시스템에 사용되는 TFT 컬러 디스플레이와 가벼운 트롤리와 함께 Goworld의 세 번째 세대 전 디지털 제품입니다.중국 철도부에서 발행한 TB/T 2340-2012 UT Rail Tester 표준에 따라, 이 장비는 43 ~ 75kg / m의 종류의 철도를 탐지 할 수 있습니다. 그것은 철도, 고속 철도 및 지하철에 적용됩니다.
1. FD-GT-20 디지털 레일 초음파 결함 탐지기에 대한 소개
FD-GT-20 철도 결함 탐지기는 철도 시스템에 사용되는 TFT 컬러 디스플레이와 가벼운 트롤리와 함께 HUATEC 그룹의 세 번째 세대 전 디지털 제품입니다.중국 철도부에서 발행한 TB/T 2340-2012 UT Rail Tester 표준에 따라, 이 장비는 43 ~ 75kg / m의 종류의 철도를 탐지 할 수 있습니다.플랜지철도, 고속철도 및 지하철에 적용되는 철도.
도구는 초음파 호스트 + 운영 단말기 모드를 채택하고 무선 WIFI를 통해 연결합니다. 고객의 운영 경험을 향상시키는 동시에,도구의 인터넷 플러스 기능은 인간-기계 감지 분리와 같은 다양한 기능을 실현하도록 확장 할 수 있습니다., 온라인 데이터, 오프라인 실시간 스토리지, GPS 위치, 데이터 클라우드 스토리지 등
2특징
(1) 트롤리 프레임은 컴팩트하고 내구성이 있고 유지보수가 쉽습니다.
(2) 대용량 통합 도구 상자 물 탱크;
(3) 통합 승강 탐사 기기, 탐사기는 제거 및 교체하기 쉽습니다.
(4) 작은 크기와 휴대용, 산업용 3단 터치 패널;
(5) 관련 표준에 따라 우수한 성능 지표
(6) GPS 위치, 데이터 클라우드 저장, 자동 음성 인식 및 기타 기능을 지원합니다.
(7) 결함 검출의 필요를 충족시키는 기능적 응용 프로그램.
3트롤리 외관 구조
4기기 외관 구조
도구는 작고 휴대, 전체 차원: 94X222X225mm, 순 무게는 약 1.8kg
물로 가득 찬 플라스틱 물탱크는 20L입니다.
6융합된 탐사 기기
모든 프로브는 자동차의 바닥에 닫혀 있으며, 그것은 한 가지 방법으로 들어올릴 수 있습니다. 그리고 프로브는 더 편리하게 제거되고 교체 될 수 있습니다.
7산업용 3단 표지판
산업용 3개의 터치 스크린 태블릿, 먼지, 방수, 충격
8도구별 결함 탐지 응용 소프트웨어
터치 패널의 작동 특성에 대해 특별히 설계된 응용 소프트웨어는 기능 선택과 매개 변수 조절을 용이하게합니다.
데이터 재생 속도는 조절이 가능하며 지능형 재생, 이벤트 스크린, 통계, 데이터 검색, 인쇄, 수출 및 기타 기능을 지원합니다.
부록 1. 특징 및 특징
부록 2 기술 사양
| 채널 | 10개의 채널: 9개의 검사 채널과 1개의 캘리브레이션 채널 |
| 탐사형 | 각기 다른 각도 2~2.5MHz의 주파수와 함께 두 개의 요소를 가진 탐사선, 670° 탐사선, 2 37° 탐사선, 10° 탐사선 포함. |
| 용기 | BNC |
| 탐사장치와 탐지구역 |
철도의 모든 주요 부분에 대한 손상의 포괄적 인 탐지, 다음을 포함하여: 2 70° 프로브는 레일 헤드의 왼쪽에 스캔 2 70° 프로브는 레일 헤드의 중부를 스캔합니다. 2 70° 프로브는 레일 헤드의 오른쪽을 스캔합니다 2 37° 프로브 스캔 레일 허리 (스크루브 균열 및 다른 기울기 균열) 10° 프로브는 철도 머리, 철도 허리, 철도 바닥, 나사 구멍 수평 균열을 스캔 |
| 주파수 범위 | 1.5MHz3MHz |
| 이득 | 080dB |
| 거절 | 턱, 큰 |
| 동적 범위 | 최소 배척과 함께 16dB 이상, 최대 배척과 함께 2~6dB 이상 |
| PRF | 채널당 400Hz |
| 표시 모드 | A-스캔B-스캔A+B 스캔 |
| 탐지 범위 | 선택된 철도 유형에 따라 수동 또는 자동으로 조정할 수 있습니다. |
| 감소기 오류 | 12dB 당 작동 오류는 ±1dB를 초과하지 않습니다. |
| 수직 선형성 오류 | ≤ 1% |
| 수평 선형성 오류 | ≤15% |
| 증폭기 대역 | -3dB 1.5MHz~3.0MHz |
| 차단 범위 | 20mm 이상 |
| 측정 결과에 대한 억제 상태의 영향 | 기기의 억제는 서로 다른 상태일 때 진폭차는 10 dB±2 dB이고 두 음향 사이의 차이의 변화 ΔM는 2 dB를 초과하지 않습니다. |
| 작동 전압이 음향 높이에 미치는 영향과 결함 탐지기의 결함 탐지 (알람) 감수성 | 가등식 작동 전압 범위 내에서, 결함 탐지기의 게이트 위치와 경보 수준은 크게 변하지 않아야 한다.음향 진폭의 변화 ΔNd와 감지 (경보) 감수성 변화 ΔSd가 1 dB를 초과하지 않습니다.. |
| 디지털 샘플링 오류 | 최대 및 최소 신호 진폭 변동은 화면 높이의 ± 5%를 초과해서는 안 됩니다. |
| 디지털 결함 탐지기의 반응 시간 | 디지털 결함 감지기의 반응 시간은 5ms를 초과해서는 안 됩니다. |
|
거리의 진폭 특징 |
횡단파 탐사선은 동일한 개도와 다른 음 경로와 횡단 구멍을 감지합니다. 0 ° 탐사선은 다른 음 경로와 큰 평평한 바닥을 감지합니다.그리고 반사되는 파동 높이의 차이는 ΔW가 다음 요구 사항을 충족해야 합니다.: 0° 탐사선: ΔW ≤ 12dB 20mm 깊이에서 범위 진폭 특성 곡선의 가장 높은 범위까지ΔW ≤ 8dB 거리 진폭 특성 곡선의 가장 높은 지점에서 150mm 깊이까지: 37° 탐사선: ΔW≤12dB 20mm 깊이에서 범위 진폭 특성 곡선의 가장 높은 범위까지의 범위에서ΔW≤8dB 거리의 진폭 특성 곡선의 가장 높은 지점에서 150mm 깊이까지; 70° 탐사선: ΔW ≤ 12 dB 탐지 깊이에 해당하는 10mm에서 70mm 범위에서 |
| SNR |
O° 프로브: 테스트 블록의 바닥 표면을 탐지합니다. 파동 높이가 80%에 도달하면 정적 감수 지점은 24 dB 이상입니다.신호와 소음 비율은 16 dB 이하가 아니어야 합니다.. 37° 프로브: 테스트 블록에서 37° 기울기에서 나사 구멍과 3mm 상부 균열을 감지하고, 두 파도를 동일하게 만들 때, 파동 높이가 80%에 도달합니다.정적 감수 지점은 22dB 이상 또는 같을 수 있습니다.■ 신호/소음 비율은 8dB 이하 70° 탐사선: 시험 블록에서, 2차 파동은 φ4mm 평평한 바닥 구멍을 감지하기 위해 사용됩니다. 파동 높이가 80%에 도달하면 정적 민감도 경계는 20dB 이상 또는 같습니다.시그널과 노이즈 비율이 10dB 이하가 아니어야 합니다.. |
| 감수성 과잉 |
0° 프로브: 테스트 블록의 110mm 하위 표면을 감지합니다. 파도가 80%까지 높을 때 민감도 경계는 36dB 이하가 아닙니다. 37° 프로브와 70° 프로브: 테스트 블록의 구멍을 통해 Φ3×65 가로를 감지, 파동이 80%까지 높을 때 민감도 경계는 40dB 이하가 아닙니다. |
| 동적 결함 탐지 능력 (실점 탐지 능력) | 0°, 37°, 70° 경로별 탐사선으로, 15° 아래로 갈라지는 균열을 제외한 경로 비교 시험 블록의 모든 수동 결함이 발견되고 그에 따른 경보 신호가 발사될 수 있다. |
| 경보 게이트 조정 모드 | 시작 위치, 너비 및 경보 게이트의 레벨은 수동으로 조정할 수 있습니다 |
| 경보 모드 |
실시간 경보 (올림파 경보 및 손실파 경보) 스크루홀 이중파 경보 두 개의 경보 중 하나 지연 |
| 경보 표시 | 소음 및 빛 경보 모드, 경보 부피 및 주파수는 조정할 수 있습니다. |
| 파형 측정 | 자동으로 가장 높은 파동 음향 경로, 게이트의 수평 및 수직 거리를 측정하고 표시합니다. |
| 이득 곡선 | 사용자는 실제 필요에 따라 이득 곡선을 조정할 수 있습니다. |
| 결함 탐지 기록 | 전체 데이터 기록 (50km까지), 데이터를 수출하고 재생할 수 있습니다. |
| 작동 입력 방법 | 터치 화면 입력 |
| 표시 | 해상도 1280×800 |
| 터치 화면 |
용량, 고강도, 스크래치 저항성 손글씨를 지원 |
| 항구 |
USB 20 LAN 100Mbps WIFI 802.11 a/b/g/n 블루투스 BT 4.0 |
| 힘 | DC 12V (리?? 배터리 팩) |
| 근로시간 | ≥8시간 |
| 물탱크 용량 | ≥20L |
| B형 이미지 표시 정확도 | 오르디나트와 애브시사 모두 2mm입니다. |
| 코드 휠 정확성 | 2mm |
| 결함 탐지 속도 | 최대 5.0km/h |
| 작동 온도 | -15°C~45°C |
| 차원 | 작동 상태의 차량의 전체 차원은 약 780mm × 290mm × 1006mm입니다. |
| 무게 | 프레임 무게는 약 24kg, 초음파 기기는 약 2.4kg, 기기 배터리는 830g, 조작 단말기 (세 개의 검증 태블릿 컴퓨터) 는 730g입니다.탐사기 5 그룹으로 장착 된 트롤리는 약 10.4kg |
