| 소지자 수: | 5 명의 사람들 | 작동 온도: | -20℃~45℃ |
|---|---|---|---|
| 저장 온도: | -30C~50C | ||
| 강조하다: | 철도 휴대용 초음파 결함 탐지기,이중 레일 초음파 결함 검출기,초음파 철도 결함 탐지기 |
||
듀얼 레일 초음파 결함 탐지기FD-GT60
성능 지표: (표 1 참조)
표 1
| 전체 무게 | 238kg |
| 최대 부하 | 600kg |
| 소지자 수 | 5명 |
| 작동 온도 | -20°C~45°C |
| 저장 온도 | -30°C~50°C |
| 상대 습도 | 최대 90% |
| 보호 수준 | IP55 |
| 적응식 철도 | 43kg/m75kg/m |
| 최대 운전 속도 | 시속 20km 이상 |
| 최대 탐지 속도 | 15km/h 이하 |
| 인내심 | 최소 60km 또는 4시간 |
| 모터 매개 변수 | 48V, 1200W |
| 운전 보조 | 고정 순환 속도, 제한 속도 |
| 탐사선 정렬 메커니즘 | 수평 중심 조정 ±15mm, 탐사 바퀴 기울기 조정 ±10° |
| 브레이크 타입 | 앞 및 뒷 디스크 브레이크 |
| 물탱크 용량 | 100L ((4×25L) |
| 채널 수 | 18 |
| 약화 금액 | 80dB |
| 감소기 오류 | 12 dB±1 dB |
| 수평 선형성 오류 | 최대 2% |
| 수직 선형성 오류 | 15% 이하 |
| 동적 범위 | 작은 거부 > 16dB, 큰 거부 2dB ∼ 6dB |
| 차단 범위 | 최대 20mm |
| 거부 상태 효과 | 진폭 차이는 10dB±2dB입니다. 두 음향 사이의 차이는 ΔM 2dB 이상입니다. |
| 탐사 주파수 | 2MHz~5MHz |
| 펄스 전송 거리 간격 | 20.75mm/impulse |
| 위치 및 마일리지 정확성 오류 | 최대 5‰ |
| 디지털 샘플링 오류 | ± 5% 이하 |
| 데이터 저장 | 200km 이상의 데이터 저장 용량 |
| 결함 탐지 능력 | TJ/GW 157-2017 "복선 철도 초음파 결함 탐지기에 대한 임시 기술 조건"의 요구 사항을 충족합니다. |
| 배터리 용량 | 전력 배터리 48V50Ah; 호스트 배터리 12V52Ah |
| 표시 | 17인치 산업용 터치 TFT LCD 디스플레이 |

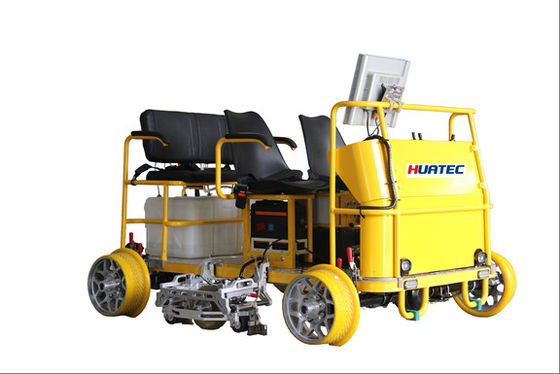

이중 철도 초음파 결함 탐지기 FD-GT60제품 소개

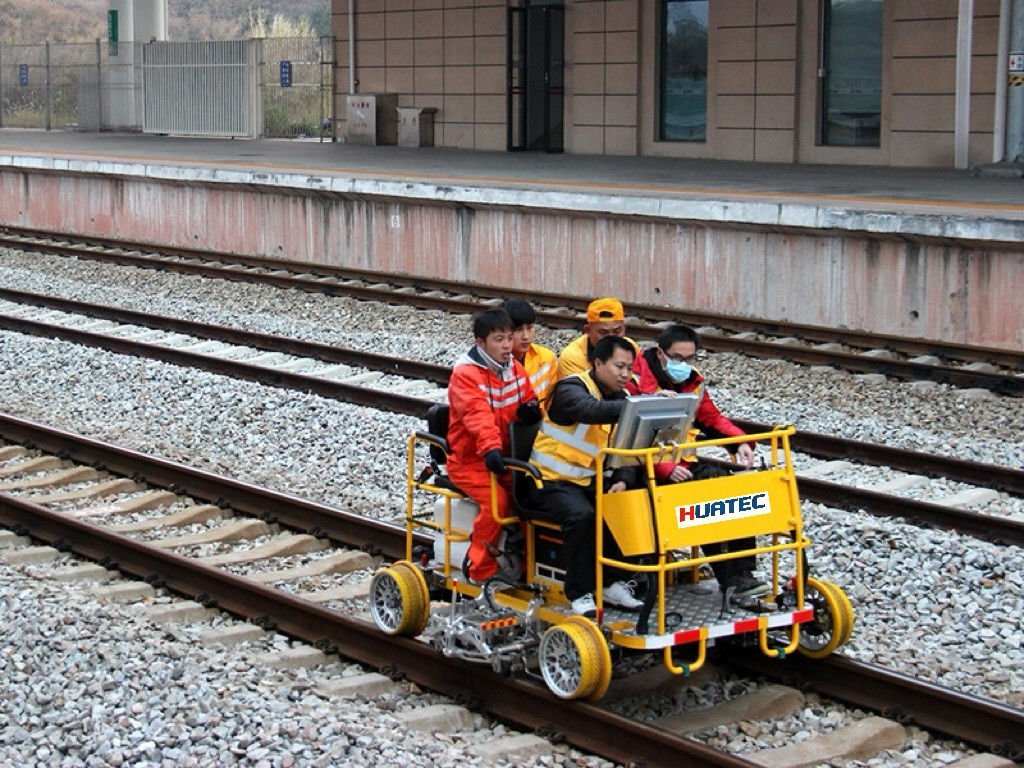

FD-GT60 이중 트랙 철도 초음파 결함 탐지기는 우리 회사가 독립적으로 개발 한 이중 트랙 철도 초음파 전기 결함 탐지 차량입니다.그것은 훌륭한 결함 탐지 능력과 정확성을 가지고 있습니다.그것은 높은 운전 안정성, 좋은 기동성, 낮은 소음 및 편리한 해체 및 조립을 가지고 있습니다.그것은 43kg / m에서 75kg / m까지 다양한 철도 유형에 적응 할 수 있으며 철도의 내부 결함을 포괄적으로 탐지 할 수 있습니다..
FD-GT60 이중열차 초음파 결함 탐지기는 최대 이동속도가 20km/h 이상이고 최대 탐지속도는 15km/h 이상이며, 크루즈 용량은 60km 이상입니다.최대 속도에서 제동 거리가 20m 미만인 경우고정 속도 크루즈 기능과 전복 방지 기능이 있습니다. 장치에는 자동 주차 기능이 있습니다. 중심 알람 시스템이 있습니다. 6 개의 모듈으로 구성되어 있으며 각 모듈은 60kg 이상 무게가 없습니다.휠 프로브는 670° 프로브로 구성됩니다., 2 37 ° 탐사 및 10 ° 탐사. 그것은 철도 머리, 철도 허리, 철도 바닥의 중부 부분, 등의 손상을 감지하는 필요를 충족합니다. 바퀴 탐사 기기는 자동 중앙 기능을 가지고 있습니다.검출 상태에서 12 종류의 배러스트를 안전하게 통과 할 수 있습니다.; 먼지, 방수 및 진동 방지 설계 바람, 모래, 비, 눈, 그리고 다른 자연 환경에 적합; 뛰어난 반 간섭 능력,전기화된 운영환경에 적합합니다.; A, B 타입 결함 탐지 데이터 실시간 처리, 표시, 표시, 저장, 재생 기능, 거리 보상 기능이 있는 기기,200km 이상의 탐지 데이터 저장 용량, 마일리지 캘리브레이션, 속도 제한 설정 등으로 풍부한 주변 인터페이스와 호환성;결함 탐지 능력은 중국 철도 회사 "철도 초음파 결함 탐지 장치 잠정 기술 조건"의 요구 사항을 완전히 충족합니다..
특징:
