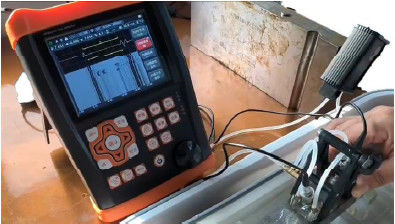

초음파 결함 탐지기 TOFD 탐지 및 두께 검사기

초음파 탐상기 TOFD 감지 및 두께 측정기

★보정, 곡선 생성 등과 같은 작업을 돕는 사용자 친화적인 대화형 인터페이스

★TOFD 모드, TOFD 감지, 고효율 및 저비용.

★ 필요한 모든 도구: DAC, AVG, TCG, 컬러 B스캔, AWS, 용접 다이어그램 등.

★ 펄스 반복 주파수: 10-10000Hz 정밀 조정, 고속 스캔, 누락 없음.

★ 높은 신호 대 잡음비, 선명하고 안정적인 에코, 소음 방지 설계, 열악한 작업 조건에 적합.

★ 12비트 AD, 고속 샘플링으로 모든 세부 사항을 갖춘 더 나은 에코 다이어그램 제공. 민감하며 미세한 결함까지 감지 가능.

★ 두께 측정 모드, 측정 범위: 0.15mm ~ 15000mm(5920m/s), 측정 해상도: 0.001mm.

★ 자동으로 생성된 프로브 분석 보고서.

★ 결함 감지 비디오 녹화. 무제한 USB 데이터 저장, PDF 보고서 출력.

★ 현장에서 감지 보고서를 생성하고 인쇄하기 위한 모바일 장치와의 블루투스 연결.

★ IP65 표준. 합금 + 실리카겔 케이스, 방수 및 방진, 견고하고 영구적입니다. 댐핑 지지대로 어떤 각도에서도 안정적으로 유지.

★ 배터리 1회 충전으로 15시간 지속. 각 배터리에는 자체 충전 제어가 있으므로 두 개의 배터리로 24시간 작동 가능.

사양

범위: 강철 속도에서 0-15000 mm
재료 속도: 100 ~ 20000 m/s
펄스 반복 주파수: 10-10000Hz
동적 범위: ≥38dB
선형성: 수평: +/-0.2% FSW, 수직: 0.25% FSH, 증폭기 정확도 +/-1 dB.
분해능: >40dB (5P14)
감도 잔류량: >66dB
거부(억제): 전체 화면 높이의 0~80%
500개의 독립적인 설정, 모든 기준을 자유롭게 입력할 수 있으며, 테스트 블록 없이 현장에서 작업할 수 있습니다.
1000개의 A 그래프의 대용량 메모리
테스트 모드: 펄스 에코, 듀얼 엘리먼트 및 관통 전송
프로브 유형: 단일 스트레이트, 단일 앵글, 듀얼 스트레이트, 듀얼 앵글
게이트 모니터: 전체 스윕 범위에서 제어 가능한 두 개의 독립적인 게이트
단위: 인치 또는 밀리미터
전원 요구 사항: AC 주전원 100-240 VAC, 50-60 Hz
디스플레이 지연: -20 ~ 3400 µs
프로브 지연/제로 오프셋: 0 ~ 99.99µs
내부 충전식 리튬 이온 배터리 팩, 정격 7.2V, 8000 mAh
디스플레이 밝기에 따라 15시간의 공칭 작동 시간
4시간의 일반적인 재충전 시간
H×W×D(mm): 260×175×60 (mm)
무게: 1.2kg
작동 온도: -10℃ ~ 50℃
보관 온도: -30℃ ~ 50℃
펄스 에너지: 200V, 300V, 400V, 500V 선택 가능
정류: 양의 반파, 음의 반파, 전파, RF 시스템
대역폭(증폭기 대역 통과): 0.1 ~ 300 MHz
게이트 모니터: 전체 스윕 범위에서 제어 가능한 두 개의 독립적인 게이트
감도: 선택 가능한 해상도 0.1, 1.0, 2.0, 6.0 dB에서 최대 120 dB.
변환기 연결: BNC 또는 LEMO

기능

정확한 결함 위치 자동 표시(깊이 d, 레벨 p, 거리 s, 진폭, sz dB, φ).
결함 크기 조정: AVG/AVG 또는 DAC를 사용한 자동 결함 크기 조정으로 결함 허용 또는 거부 보고 속도 향상.
변환기 제로점, 각도, 전면 가장자리 및 재료 속도의 자동 보정.
에코를 평가하기 위해 DAC 및 AVG를 편리하게 만들고 사용하며, 곡선을 수정하고 보상할 수 있습니다.
U-디스크 연결 시, 장치는 무제한 메모리를 얻을 수 있으며, PDF 보고서를 출력하고 시스템을 업데이트할 수 있습니다.
테스트 프로세스의 비디오를 자동으로 만들고 재생합니다. upan을 사용하면 비디오 길이가 무제한입니다.
컬러 B스캔.
TOFD.
용접 다이어그램.
장치에는 15개의 표준이 있습니다.
현장에서 감지 보고서를 생성하고 인쇄하기 위한 모바일 장치와의 블루투스 연결. AWS D1.1.
곡면 보정 기능.
균열 높이 측정 기능.
게이트 확대: 전체 화면 너비에 걸쳐 게이트 범위 확장.
자동 게인 기능.
엔벨로프: 실시간 A스캔을 60Hz 업데이트 속도로 표시하고 A스캔 디스플레이의 엔벨로프를 동시에 표시.
피크 홀드: 고정된 피크 파형을 실시간 A스캔과 비교하여 테스트 결과를 쉽게 해석.
스캔 정지: 디스플레이 정지는 파형 및 사운드 경로 데이터를 유지.
알람: 비프음 및 LED.
실시간 시계.
에코 채우기.
마크 캡처.
게이트 내 에코 색상.

기본 계측기 패키지

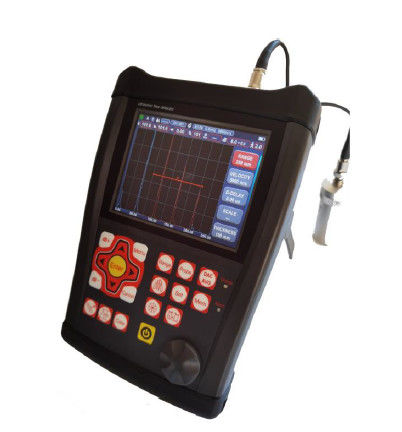

휴대용 초음파 탐상기
직선 빔 변환기(2.5 MHz, Φ20)
각도 빔 변환기(4 MHz, 8 mm×9 mm, 60°)
변환기용 상호 연결 케이블(Q9-C5 또는 옵션 C9-C5)
충전식 리튬 이온 배터리 패키지, 7.8 암페어 시간
전원 공급 장치/충전기 장치
영어 사용 설명서
앱 소프트웨어
스트랩
