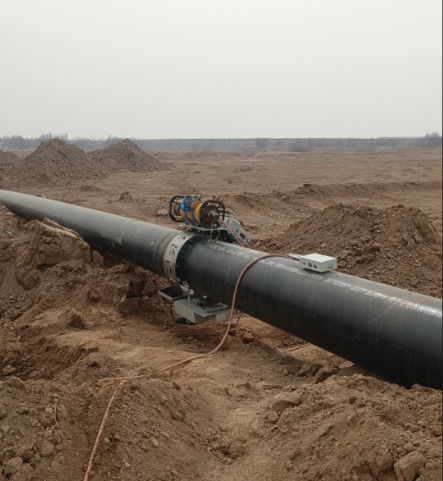

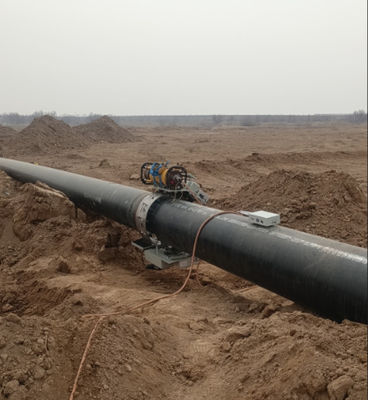

파이프라인 외벽 크롤러 시스템 5G 듀얼 밴드 무선 통신 시스템 제어

파이프라인 외벽 크롤러 시스템 5G 듀얼 밴드 무선 통신 시스템 제어

1일반 소개

(1) 장비 브랜드: HUATEC

(2) 모델: HXPC-200A

(3)이동 속도:≥100mm/s;

(4) 걷기 모드는 열의 수직 지향을 보장하기 위해 트랙 유형을 채택합니다: ± 1mm, 걷기 방향 지향

정확도: ±1mm

(5) 그것은 1600mm 미만의 지름의 파이프 라인을위한 이중 벽 단일 그림자 방향 광선 기계의 구동 요구 사항을 충족 할 수 있습니다.

(6)5G 듀얼밴드 무선 통신 시스템을 사용하세요, 제어 거리: 100 미터(열린 땅)

(7) 36V의 통합된 저온 리?? 배터리 전원 공급 장치 사용, 쉽게 교체, 영하 40°C에서 정상적으로 작동 할 수 있습니다.

(8)근로시간:8시간 이상;

(9) 전력 소비: ≤150W

(10) 튜브 벽 등반 차량 (평면 스캐너) 과 동기 드라이브 두 개의 벽 단일 그림자 DR 트랜스 일광 감지 요구 사항을 완료하기 위해

2휴대용 엑스레이 결함 탐지기

(1) 장비 이름: 휴대용 고주파 일정한 압력 X선 결함 탐지 기계

(2) 모델: XXG 300JYGF

(3) 엑스레이 튜브: 금속 세라믹 튜브

(4) 엑스레이 튜브 전원 공급 모드: 일정한 전압

(5) 엑스레이 튜브 전압 조절 범위: 50~300kV

(6) 파이프 전압 조절 단계: 1kV/단계

(7) 엑스레이 튜브 전류: 0.5-3.0mA

(8) 튜브 전류 조절 단계: 0.1mA/단계

(9) 최대 노출 시간: 99분 59초

(10) 지연 고압 조정 범위: 0~99초

(11) 엑스레이 튜브의 최대 전력: 900W

(12) 작동 주파수: 100kHz

(13) 포커스 크기: AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)

(14) 침투 두께: 65mm (A3제철, 초점 거리 700mm, HUATEC D7 필름, 음색 ≥2.0, 10

본문)

(15) 임시 부하율: 100% (환경 온도 20°C, 최대 전력 조건)

(16) 방사선 각: 40°x 55°

(17) 내부 필터: 1mmBe

(18) 추가 필터: 4mm

(19) 파이프 헤드 크기: φ295mmx775mm (끝 반지를 포함)

(20) 튜브 헤드 무게: 29kg

(21) 연결 케이블: 50M

(22) 전력 케이블: 10M

(23) 컨트롤러 크기: 465mmx154mmx323mm

(24) 컨트롤러 무게: 11.3kg

(25) 입력 전력: 200-250VAC, 47-400Hz

(26) 안도 냉각 방법: 강제 공기 냉각

(27) 허용되는 주변 온도: -20°C~+40°C

3표준 액세서리는 다음을 포함한다.

DR 패널 탐지 파이프 외벽 등반 기계

엑스레이 기계 파이프 외벽 등반 기계

디지털 평면 탐지기 1024,76μm,사진 영역 233 x 97mm

디지털 이미지 획득 및 처리 소프트웨어

노트북 컴퓨터

고 주파수 일정한 압력 X선 결함 탐지기 (방향)

크롤러 가이드 레일: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
