제품 상세 정보:
|
| 제품 이름: | 표준 시험편 | 모델: | IIW V2 블록 |
|---|---|---|---|
| 소재: | CS,SS | 총 중량: | 1kg |
| 강조하다: | NDT 표준 시험편,IIW V2 블록 NDT,NDT Calibration Block IIW V2 |
||

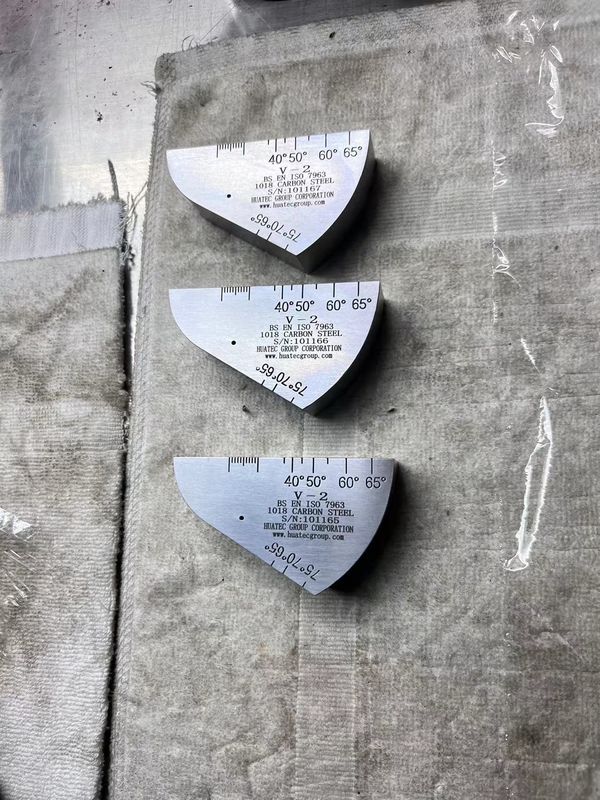

NDT 캘리브레이션 블록 IIW V2 블록
표준: ISO7963-2010
IIW2 테스트 블록 (V-2 테스트 블록)은 국제 용접 학회에서 승인한 표준 테스트 블록입니다. V-2 (DIN54122)는 IIW 테스트 블록과 비교하여 V-2 테스트 블록은 가볍고 휴대하기 쉽다는 장점이 있어 특히 현장 사용에 적합합니다. 그림 1-2 참조.
사용 주요 사항:
(1) R50mm 반경의 아크 반사면을 사용하여 경사 탐촉자의 입사점 및 감도 여유를 측정합니다.
(2) 5-패스 홀의 반사면을 사용하여 경사 탐촉자의 굴절 범위는 각각 45°~65° 및 65°~75°입니다.
(3) 12.5mm 두께의 바닥에서 여러 개의 p-파 반사를 사용하여 결함 탐지기의 수평 및 수직 선형성을 측정할 수 있습니다.
(4) 시간축과 영점을 보정하기 위해 R25 및 R50의 두 아크 표면을 사용합니다.
