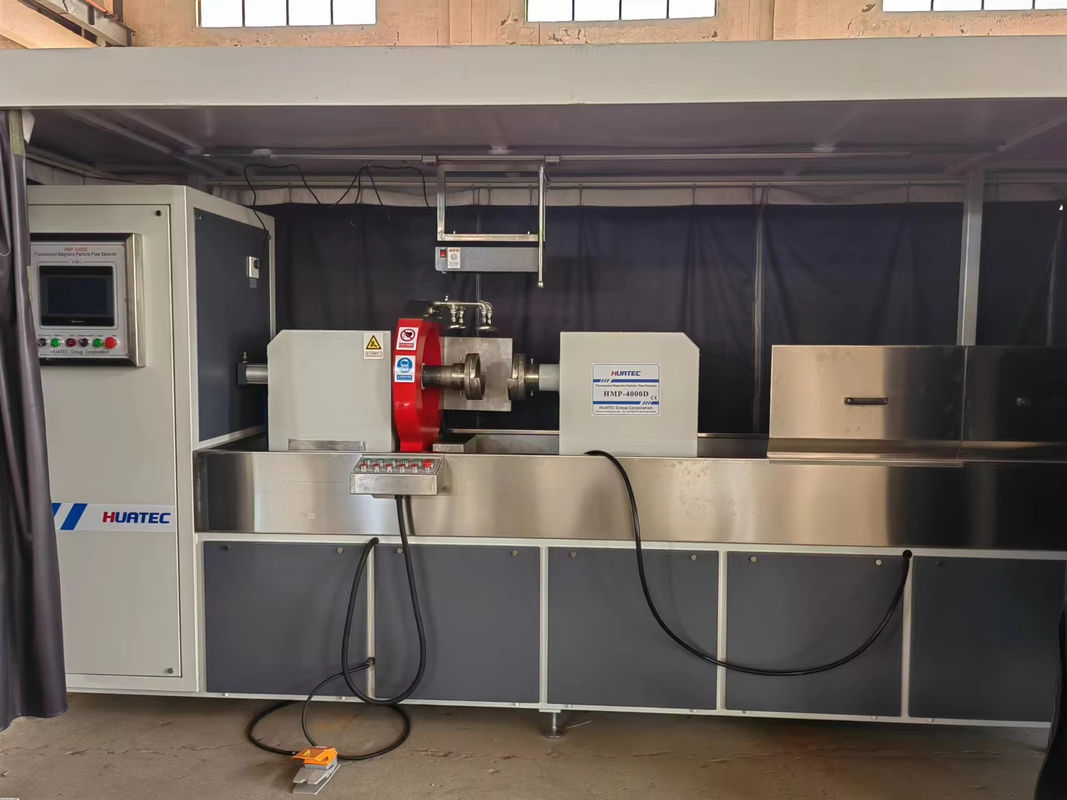

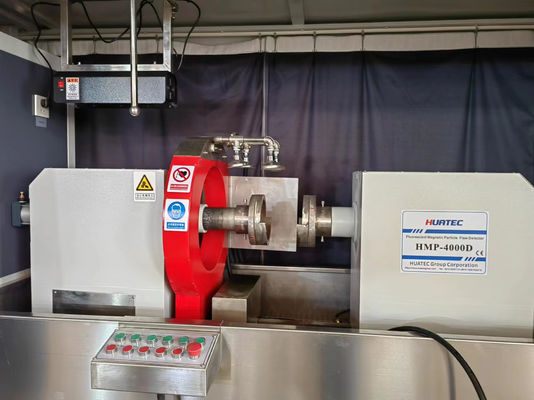

고정밀 비파괴 검사 자분탐상 결함 탐지 장비 HMP-4000D

1. 장치 구성 요소 설명

1.1 일반 장치 정보

본 장비는 단일 기계이며, 수동 로딩 및 언로딩 방식입니다. 장비는 로드 클램핑, 복합 자화 기술을 채택하고 있으며, 오른쪽 전극 공압 클램핑, 클램핑 스트로크 0-50mm, 자동 감쇠 탈자, 자동 분무, 회수, 자성 현탁액 교반 및 여과 기능을 갖추고 있습니다. 자성 감수성 A형 2# (30/100) 시험편이 명확하게 표시됩니다.

장비의 주요 구성 요소는 클램핑 시스템, 자화 전원 공급 시스템, 전기 제어 시스템, 자성 현탁액 분무 교반 및 여과 회수 시스템, 블랙 라이트, 암실, 탈자 시스템 등입니다.

1.2 클램핑 시스템:

1.2.1, 장비는 수평 클램핑 메커니즘을 설계했으며, 클램핑 스트로크는 0-1500mm로, 1500mm 길이, 250mm 외경 이내의 공작물 검사 요구 사항을 충족할 수 있습니다. 종방향 자화 코일은 두 개이며, 각각 양쪽에 하나씩 위치하며 실린더에 의해 구동되고, 긴 축 부품의 자화 효과를 향상시키기 위해 이동할 수 있습니다.

1.2.2. 장비는 로드 방식을 통해 공작물의 원주 자화를 수행하고, 내외부 표면에 존재할 수 있는 다양한 방사형 미세 균열을 검사합니다. 공작물의 종방향 자화는 코일 방식으로 수행되며, 공작물 표면에 존재할 수 있는 다양한 환형 미세 균열을 검사합니다.

1.2.3, 장비 클램핑 요구 사항을 충족하기 위해 공작물의 정확한 위치 지정을 보장하기 위해. 장비는 중앙 높이 조절 장치를 설계했습니다.

1.2.4, 원주 종방향은 각각 자화될 수 있으며, 공작물의 내외부 표면에 존재할 수 있는 다양한 횡방향 및 종방향 균열을 각각 검사합니다. 공작물의 복합 (동시) 자화도 동시에 구현할 수 있으며, 공작물의 내외부 표면에 존재할 수 있는 다양한 미세 결함을 한 번에 종합적으로 검사할 수 있습니다.

1.2.5, 작업대 앞에 로딩 및 언로딩 작업을 편리하게 하기 위해 설계된 작업 플랫폼이 있습니다.

1.3 자화 전원 공급 제어 시스템:

장비는 AC 자화 모드를 채택하고, 원주 및 종방향으로 두 세트의 독립적인 자화 전원 공급 장치를 사용하며, 두 개의 주 변압기가 각각 자화 전류를 제공합니다. 제어 모듈 컨버터 기술을 사용하여 회로 전류의 크기를 제어하고, 절연 전압을 전극 및 요크 코일에 보냅니다. 전류 크기는 지속적으로 조절 가능하며, 공작물이 지정된 자화 강도를 얻도록 보장하기 위해 해당 계기가 설정되어 표시됩니다. 전원 차단 위상 제어 기능으로 안정적인 잔류 자성을 유지하며, 잔류 자성 방식 결함 검사에 사용할 수 있습니다.

1.4 전기 제어 시스템 (터치 스크린은 선택 사항이며, 다음은 * 번호와 관련된 터치 스크린 선택 사항을 포함합니다):

1) 전기 제어 시스템은 PLC에 의해 제어되며, 제어 모듈 및 보호 장치, 전류 조절 트리거 장치, 전류계, 제어 버튼 및 표시등, 모터, 실린더, 이중 커플링, 솔레노이드 밸브, 에어 스위치, 중간 릴레이 및 기타 제어 장치를 포함합니다.

2) 양 당사자의 협상을 통해 확인된 바와 같이, 장비는 전기 기계 통합 설계를 채택하고, 전원 분배 제어 상자는 장비 뒷면에 위치합니다. 기본 전원 차단 작업은 캐비닛 표면에서 수행되며, 캐비닛 도어에는 도어 잠금 장치, 방진, 여과, 공기 냉각 시스템 등이 설정되어 있습니다. 공급 업체는 기계 및 전기 통합의 전기 안전 및 유지 보수를 보장해야 합니다.

3) 자동 작동 외에도, 장비에는 다양한 기능에 대한 수동 기능 키가 장착되어 있으며, 공작물 클램핑 (공압), 분무, 자화, 공작물 풀림 (공압) 및 기타 작업을 수동으로 실현할 수 있습니다.

4) 원주 및 종방향 회로 기판은 범용으로 사용할 수 있습니다.

5) 자화 시간 및 자화 간격을 조절할 수 있습니다.

6) 풋 스위치가 장착되어 있으며, "자동 시작" 버튼 또는 풋 스위치를 통해 자동 프로그램의 시작을 제어할 수 있습니다.

7) 장비 쉘은 안정적으로 접지되어 있으며, 전체 기계의 절연 저항은 ≥2MΩ입니다.

8) 장비는 완벽한 보안 보호 및 경보 기능을 갖추고 있습니다.

*9) 터치 스크린 사전 설정 전류를 사용하여 전류를 사전 설정하고, 자동으로 전류를 추적할 수 있으며, 오차 값은 5%를 넘지 않습니다.

*10) 전류가 비정상적이거나 누락된 경우 자동 경보 및 경고를 표시합니다.

*11) 30개의 자화 프로세스 저장 기능을 통해 원주 종방향을 별도로 저장할 수 있습니다.

12) Siemens, Omron PLC, Italian ST, STM 또는 국내 유명 브랜드 Chint 부품을 사용하여 전체 기계의 품질을 보장합니다.

*13) 운영자 비밀번호 권한 기능을 통해 해당 권한이 없는 직원이 장비를 수정하거나 작동할 수 없도록 보장합니다.

1.5 자성 현탁액 분무 혼합 및 여과 회수 시스템:

1) 자성 현탁액 분무 혼합 및 여과 회수 시스템은 주로 액체 수집 탱크, 액체 저장 탱크, 분무 펌프, 혼합 펌프, 필터 스크린, 파이프라인 등으로 구성됩니다.

2) 자성 현탁액은 액체 저장 탱크에 저장됩니다. 분무 후 분무가 막히지 않도록 필터 장치가 장착되어 있습니다. 필터 장치는 필터 장치가 막히고 분무 펌프가 손상되는 것을 방지하기 위해 자성 현탁액에 깊숙이 위치해야 합니다. 액체 저장 상자에는 자동 교반 장치가 제공됩니다.

3) 공작물이 완전히 젖도록 보장하기 위해 여러 스프링클러로 자성 현탁액을 동시에 분무합니다.

4) 자성 현탁액 역류로 인한 기포를 방지하기 위해 자성 현탁액 분무 파이프라인에 체크 밸브가 설계되어 있습니다.

5) 자성 현탁액의 각 분무 헤드는 열고 닫기가 편리해야 하며, 분무 위치, 유량 크기 및 압력을 조절할 수 있습니다.

6) 수동 분무 건이 기계 전면에 장착되어 있습니다.

7) 자성 현탁액은 장비 외부로 분무되거나 누출되어서는 안 됩니다.

1.6 블랙 라이트:

1.6.1, 형광 장치는 고강도 DG-6K LED 블랙 라이트를 채택합니다.

1.6.2. 공작물 자화 완료 후 견인 장치에 의해 구동되는 부품의 회전 및 관찰을 용이하게 하기 위해 암실 상단의 자화 스테이션 앞에 고정 및 설치됩니다.

1.6.3, 자외선 조도: 조도는 6000 uw/cm2 이상이며, 수명은 10000시간 이상입니다.

1.6.4, 1000mm 부품을 완전히 덮을 수 있습니다.

1.7 암실 (조명 및 배기 시스템)

1) 암실의 왼쪽, 오른쪽, 상단 및 후면은 침대 크기에 따라 고품질 강판으로 닫혀 있으며, 동시에 유지 보수를 용이하게 하기 위해 보호 도어 유형을 열고 닫을 수 있습니다. 전면은 650mm 연장되고 빛을 차단하기 위해 암막 커튼을 채택합니다. 암막 커튼은 고품질 검은색 암막 커튼을 채택합니다.

2) 조명 시스템은 형광등이며, 작업 조명을 충족하기 위해 암실 상단 내부에 고정되어 있습니다.

3) 외부 광 차단에 영향을 미치지 않으면서 공기 순환을 보장하기 위해 암실에 배기 팬을 설치합니다.

4) 암실은 분무 처리를 채택하고, 전체 암실은 콤팩트한 구조와 아름다운 외관을 가지고 있습니다.

1.8 자동 탈자 시스템:

탈자 시스템은 자화의 원래 위치, 감쇠 탈자이며, 잔류 자성은 0.2mT 이하입니다.

1.9 기타

1) 임의 공급: 자세한 내용은 공급 범위를 참조하십시오.

2) 장비의 설계 및 제조는 JB/T8290-2011 "자분탐상기" 표준을 충족하고 자분탐상의 기술 조건을 충족해야 합니다.

2. 부속품

3. 장비의 주요 기술 매개변수

원주 자화 전류: AC 0-4000A, 전원 차단 위상 제어로 지속적으로 조절 가능

종방향 자화 전위: AC 0- (3000A*6T) 18000AT, 전원 차단 위상 제어로 지속적으로 조절 가능

탈자 효과: AC 감쇠 탈자, 잔류 자성 ≤0.2mT

자화 모드: 원주 자화, 종방향 자화, 원주 종방향 복합 자화; 종방향 전류 오차율 ≤±5%; 코일 매개변수: 2*3T, 내경 350mm;

감도: 공정 사양 JB/6065-92 "자분탐상기 표준 시험 필름"에 따라 A형 감도 시험 필름 2# (30/100) 전체 원 및 교차를 명확하게 표시할 수 있습니다. 클램핑 스트로크: 0 mm-1500 mm

치수: 3900mm×1590mm× 2200mm

4. 장비 외관 및 페인트 색상

외부 분무 색상: RAL7035, 구매 부품은 기본 색상을 유지할 수 있습니다.
