제품 상세 정보:
|
| Product name: | Fluorescent Magnetic Particle Flaw Detection | Power supply: | three-phase 5-wire AC 380V 50Hz |
|---|---|---|---|
| Electrode spacing: | 0~500mm | Circumferential current: | 0~8000A |
| 강조하다: | 플루오레센트 자기 입자 결함 탐지 기계,자기 입자 결함 탐지 기계,형광 자분 결함 탐지기 |
||

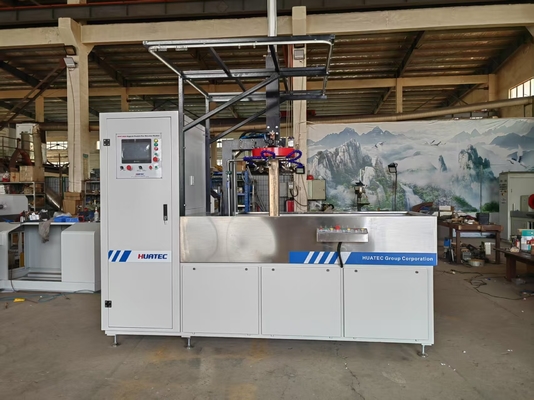

HMP-6000A 형광 자석 입자 결함 탐지 기계
(1) 시험 과정:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
작동 원칙
자기 입자 결함 검출은 작업 조각의 결함에서 자기 누출장과 자기 분말 사이의 상호 작용을 사용합니다.철강제품의 표면과 거의 표면의 결함 사이의 차이를 이용합니다.소금, 껍질, 껍질 등) 가 강철의 침투성과 자기 침투성을 나타냅니다. 자기화 후, 이 재료의 불연속 상태에서 자기장이 왜곡됩니다.자기 흐름 누출의 일부를 형성하고 자기 누출장을 생성하는따라서 결함의 위치와 모양을 보여주는 적절한 조명 조건 하에, 자기 표시 - 결함에 자기 분말 축적 형성
사용
형광 자기 입자 결함 탐지 기계는 가조로 인해 철자기 작업 조각의 표면 및 근처 표면을 탐지하는 데 사용됩니다 (용기 반지, 치아 반지, 실린더, 콘 등),진압, 밀링, 균열과 슬래그 포함로 인한 피로 및 기타 경미한 결함.
표준을 적용
자기 입자 결함 탐지 기계: GB/T8290-2011
자기 입자 검사를 위한 관찰 조건: GB/T 5097-2020/ ISO 3059:2012
미국 재료 및 시험 협회: 자기 입자 시험 방법 ASTM E1444-01
유럽 연합, 국제 표준: DIN EN ISO 9934-2-2003
기술 매개 변수
경사적 자기 잠재력: 0~12000AT
검출 방법: 형광 자석 입자 검출
자석화 모드: 둘레 자석화, 길쭉한 자석화, 복합 자석화
클램핑 모드: 기압 클램핑
비마그네티제 효과: 0.3mT 이하의 잔류
검출 민감도: A1 표준 시험 필름 (15/50) 이 명확하게 표시됩니다.
전원 공급: 3단계 5선 AC 380V 50Hz
| 기술 매개 변수 목록 | ||
|
전류 이름 |
AC | |
| 회전 자석화 전류(A) | 6000A | |
| 길쭉한 자기화 흐름 잠재력(AT) | 12000 | |
| 코일 내부 지름(mm) | 400 | |
| 최대 전극 간격(mm) | 500 | |
| 호스트 | 스플릿 타입 (주 엔진과 분리된 전기 제어 캐비닛) | |
| 감수성 | 타입 shim ((15/50) 맑은 디스플레이 | |
| 임시 부하율 | ≤30% | |
| 제어 모드 | 수동/반자동 | |
| 운영 인터페이스 | 버튼/터치 스크린 | |
| 클램핑 모드 | 기압 | |
| AC 자기화 방법 | 회전 자석화, 길쭉한 자석화, 복합 자석화 | |
| AC 비자성화 | 자동 약화 비자극화 | |
| 자외선 | 손바닥에 매달려 | |
| 스프레이 시간 | 3~6" / 수동 조작 | |
| 자기화 시간 | 0.5"~2"/시간 | |
| 비자극화 시간 | 3~5인치/시간 | |
| 공기 출처 | 0.4-0.8MPa | |
| 전원 공급원 | 3단계 5선 380V±10%,50Hz | |
구성 테이블:
플루오레센스 자기 입자 결함 탐지 기계 1 세트
1 세트 막대기 힌팅 메커니즘
1 세트 공기부상 플랫폼
1 세트 어두운 방
1 세트 표준 시험 필름
1개의 잔류 자기계
1 세트 발 스위치
1개의 휴대용 UV 램프
