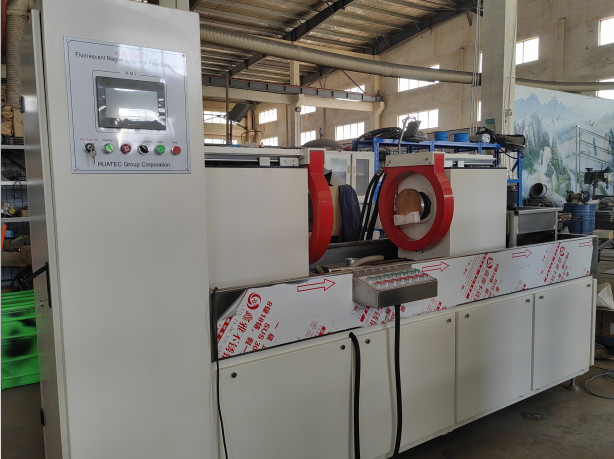

터치 스크린을 가진 형광 자석 입자 결함 탐지기

터치 스크린을 가진 형광 자석 입자 결함 탐지기

시험 과정:

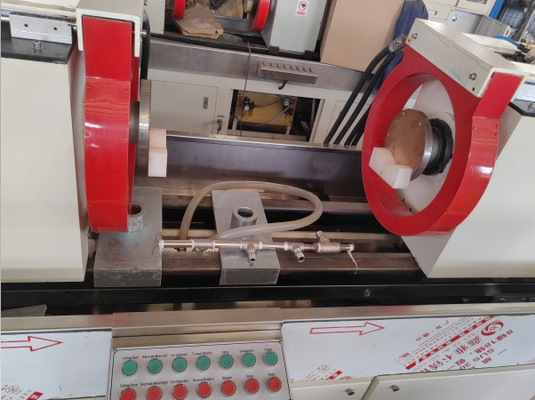

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking

작동 원칙

자기 입자 결함 검출은 작업 조각의 결함에서 자기 누출장과 자기 분말 사이의 상호 작용을 사용합니다.철강제품의 표면과 거의 표면의 결함 사이의 차이를 이용합니다.소금, 껍질, 껍질 등) 가 강철의 침투성과 자기 침투성을 나타냅니다. 자기화 후, 이 재료의 불연속 상태에서 자기장이 왜곡됩니다.자기 흐름 누출의 일부를 형성하고 자기 누출장을 생성하는따라서 결함의 위치와 모양을 보여주는 적절한 조명 조건 하에, 자기 표시 - 결함에 자기 분말 축적 형성

사용

형광 자기 입자 결함 탐지 기계는 가조로 인해 철자기 작업 조각의 표면 및 근처 표면을 탐지하는 데 사용됩니다 (용기 반지, 치아 반지, 실린더, 콘 등),진압, 밀링, 균열과 슬래그 포함로 인한 피로 및 기타 경미한 결함.

표준을 적용

자기 입자 결함 탐지 기계: GB/T8290-2011

자기 입자 검사를 위한 관찰 조건: GB/T 5097-2020/ ISO 3059:2012

미국 재료 및 시험 협회: 자기 입자 시험 방법 ASTM E1444-01

유럽 연합, 국제 표준: DIN EN ISO 9934-2-2003

기술 매개 변수

전극 간격: 0~500mm

회로 전류: 0~8000A

경사적 자기 잠재력: 0~12000AT

검출 방법: 형광 자석 입자 검출

자석화 모드: 둘레 자석화, 길쭉한 자석화, 복합 자석화

클램핑 모드: 기압 클램핑

비마그네티제 효과: 0.3mT 이하의 잔류

검출 민감도: A1 표준 시험 필름 (15/50) 이 명확하게 표시됩니다.

전원 공급: 3단계 5선 AC 380V 50Hz

구성 테이블:

플루오레센스 자기 입자 결함 탐지 기계 1 세트

1 세트 막대기 힌팅 메커니즘

1 세트 공기부상 플랫폼

1 세트 어두운 방

1 세트 표준 시험 필름

1개의 잔류 자기계

1 세트 발 스위치

1개의 휴대용 UV 램프
