제품 상세 정보:
|
| Current: | AC | Circumferential magnetizing current（A）: | 5500 |
|---|---|---|---|
| Max.coil 직경 (mm): | 500 | Max.pole: | 1000 |
| 강조하다: | 자석 입자 검사 장치,플루오레센트 자기 입자 결함 탐지 기계,NDT 자기 결함 탐지 |
||

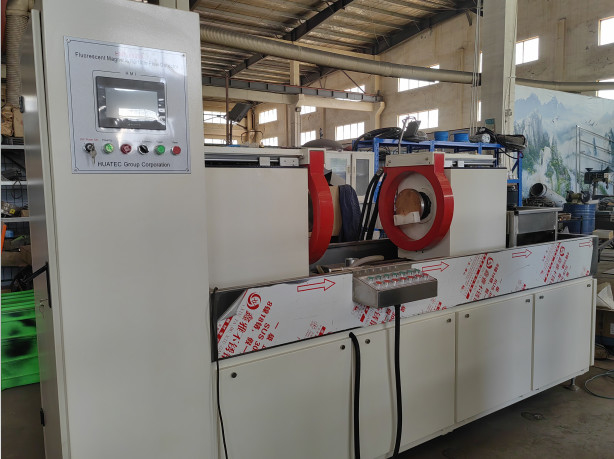

플루오레센트 자기 입자 결함 탐지 기계HMP-6000A
작동 원칙
자기 입자 결함 검출은 작업 조각의 결함에서 자기 누출장과 자기 분말 사이의 상호 작용을 사용합니다.철강제품의 표면과 거의 표면의 결함 사이의 차이를 이용합니다.소금, 껍질, 껍질 등) 가 강철의 침투성과 자기 침투성을 나타냅니다. 자기화 후, 이 재료의 불연속 상태에서 자기장이 왜곡됩니다.자기 흐름 누출의 일부를 형성하고 자기 누출장을 생성하는따라서 결함의 위치와 모양을 보여주는 적절한 조명 조건 하에, 자기 표시 - 결함에 자기 분말 축적 형성
적용
형광 자기 입자 결함 탐지 기계는 철자기 작업 조각의 표면 및 근처 표면을 탐지하는 데 사용됩니다. (bolts, pin, bushings, gear, gear ring, crankshaft 등).) 위조로 인해, 진압, 닦기, 균열과 슬래그 포함으로 인한 피로 및 기타 경미한 결함.
기술 매개 변수
탐지 범위: 지름 (φ400mm), 길이 1000mm
검출 방법: 형광 또는 비 형광 자기 입자 검출
자석화 모드: 둘레, 길쭉, 복합 자석화
전극 간격: 0~1000mm (조정 가능)
클램핑 모드: 기압 클램핑
자기화 전류: 0~6000A
비자극화 효과:5A/cm
검출 민감도: A1 표준 시험 필름 (15/50) 이 명확하게 표시됩니다.
전원 공급: 3단계 5선 AC 380V 50Hz
| 테스트 매개 변수 | |
| 현재 이름 | AC |
| 회전 자석화 전류 (A) | 5500 |
| 길쭉한 자기화 방법 | 전자기 요크, 전극 상자 안쪽에 있는 코일 |
| 길쭉한 자기화 전류 (A) | ¥50 |
| 최대 스필 지름 ((mm) | 500 |
| 최대.극 거리는 ((mm) | 1000 |
| 통제 | 사용 설명서 |
| 운영 인터페이스 ((*) | 터치 화면 |
| 클램프 ((*) | 기압 |
| 이동식 전극머리 | 2PCS |
| 회전 모드 | 전기 |
| AC 자기화 방법 | 회전 자석화, 길쭉한 자석화, 복합 자석화 |
| AC 비자극화 방법 | 자동 약화 비자극화 |
| 스프레이 시간 | 수동 |
| 자기화 시간 | 매번 |
| 회전 관찰 시간 | 원 |
| 비자극화 시간 | 매번 |
| 포획 상자 | 부피 40L; 롤러, 혼합 기능이 장착되어 있습니다. |
| 스테인리스 스틸 필터, 기름과 물의 이중 사용 | |
| 백색 빛의 밝기 | ¥1000 lx |
| 현재 측정 오류 | ≤±10% |
| 공기 출처 | 008-0.1MRa |
| 힘 | 3단계 5선 380V±10%,50Hz |
| 전체 차원 (mm) | 길이는:2500 |
| 너비: 800mm (어둠 방은 필요하지 않습니다) | |
실행 표준
자기 입자 결함 탐지 기계: GB/T8290-2011
자기 입자 검사를 위한 관찰 조건: GB/T 5097-2020/ ISO 3059:2012
미국 재료 및 시험 협회: 자기 입자 시험 방법 ASTM E1444-01
유럽 연합, 국제 표준: DIN EN ISO 9934-2-2003
표준 구성
1개의 플루오레센스 자기 입자 결함 탐지 기계의 주 기계
자성 스프레이 회수 시스템 1 세트
1 가우스 미터
1 개의 자기식 수축 농도 측정 튜브
