제품 상세 정보:
|
| 최대 관통 두께 강철(A3): | 60mm | 초점 거리: | 600 밀리미터 |
|---|---|---|---|
| 노출 시간: | 5 분 | 암실 처리: | 20±2℃ |
| 감수성: | k ≤1.8% | ||
| 강조하다: | 350kv 산업용 NDT 세라믹 튜브,높은 민감도 산업 NDT 세라믹 튜브 |
||

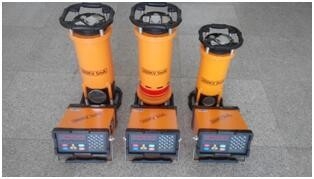

XXG-3505 350kv 산업용 NDT 세라믹 튜브 방사선 엑스레이 기계
간략 한 소개
우리 회사인 HUATEC 그룹에서 생산한 XXG/XXQ 시리즈 X선 결함 탐지기는 변주 주파수와 일정한 주파수 펄스 기술을 채택합니다.XXG/XXQ 시리즈 컨트롤러는 새로운 구조를 가지고 있습니다그것은 마이크로 컴퓨터 제어 시스템과 모듈 구조를 기반으로,이 통합 기계가 더 나은 안정성과 신뢰성을 얻을 수 있습니다.고객들의 편의를 위해이 기계는 노화 기능도 갖추고 있습니다.그리고 작은 부피와 가벼운 무게의 우수한 특성을 가지고 있습니다.이 제품은 우주 비행 산업, 용접 공학 산업, 선박 건설 산업, 보일러 파이프 산업, 석유 화학 공학 산업에서 파괴적이지 않은 테스트에 널리 사용되었습니다.항공기 제조유지보수 산업, 자동차 산업, 국방 산업 등
주요 매개 변수
|
유형 항목 |
XXG3505 | ||
| 최대 침투 두께 강철 (A3) | 60mm | ||
| 초점 거리 | 600mm | ||
| 노출 시간 | 5분 | ||
| 필름 종류 | 천진 3 | ||
|
이중 납 필름 강화 화면 |
0.03 | ||
| 어두운 방 의 폐기물 | 20±2°C | ||
| 개발 | 5분 | ||
| 흑색 | 1.5 | ||
| 입력 | 전압 (V) | 220V±10% 50~60Hz | |
| 용량 (KVA) | 2.0 | ||
| 출력 | 튜브 전압 (KVP) | 200~350 | |
| 튜브 전류 (mA) | 5 | ||
| 안정성 | ± 1% | ||
|
엑스레이 튜브 |
초점 mm2 | 1.5×15 | |
| 방사선 각 | 40±5° | ||
| 감수성 | k≤1.8% | ||
| 동작 모드 | 간헐적으로 작동합니다. 반사시간에서 냉각시간은 1:1 | ||
|
엑스레이 컨트롤러 |
차원 | 340×340×670 | |
| 무게 | 32kg | ||
| 회로 구조 | 마이크로 컴퓨터 제어, 모듈 구조, 음성 명령어 | ||
|
엑스레이 발전기 |
냉각 | 강압 공기 냉각 | |
| 단열 | SF6 가스 단열 | ||
| 작업 압력 | 0.35Mpa-0.45Mpa | ||
| 차원 | 340×340×670 | ||
| 무게 (kg) | 32kg | ||
| 작업 온도 | -10°C~+40°C | ||
특징:
◆마이크로 컴퓨터 제어 및 모듈 구조를 채택하여 강력한 반 간섭 능력과 높은 자동화 및 신뢰할 수있는 성능을 제공합니다.
◆파라미터 설정, 작업 과정 및 문제 표시가 LED 화면에 표시됩니다.
◆독립 노화 키는 편리하게 노화를 위해 설계되었습니다.
◆방사시간에서 냉각시간은 1:1.
◆ 컨트롤러는 자동으로 엑스레이 발전기의 종류를 인식할 수 있습니다.
◆물 및 먼지 방지 컬러 패널과 디지털 사운드 키보드가 도입되어 노출 매개 변수들이 신속하고 정확하게 선택됩니다.
◆기기를 사용하는 안전성 확보, 그것은 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압, 과전압,
과류, 과류 및 과온 보호 장치.
◆경비자 가 방사선 에 의한 손해 로부터 보호 받을 수 있는 독특 한 안전 잠금 장치 가 설계 되었습니다.
◆kV 값의 더 넓은 범위를 채택하고 짧은 방사선 범위의 어려움 문제를 해결합니다.
◆ 노출 지연 기능 ------ 지연 시간은 10 분 미만으로 설정하여 작업 장소에서 운영자를 안전하게 유지할 수 있습니다.
◆다양한 발전기와 일치하고 안정적으로 작동합니다.
◆ 노출 수 는 누적 될 수 있다.
(유닛이 준비된 후,하지만 "ON"키를 누르기 전에, 노출 수를 확인하기 위해 "A"키 (지연 키) 를 세 번 누르면 됩니다.
◆선 경보 램프 출구와 문-기계 연결 단말기와 함께.
(문-기계 잠금 롤드 도어 열 때 기기 자동으로 높은 전압을 차단하여 운영자를 보호)

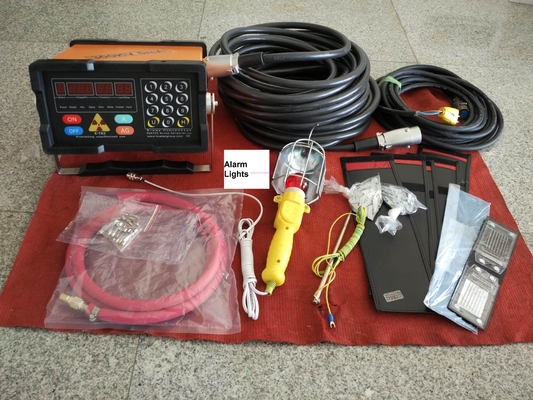

표준 배달
방향 세라믹 엑스레이 튜브 1 PC
제너레이터 1 세트
고전압 연결 케이블25미터 1 PC
컨트롤러 1 세트
전력 케이블 10미터 1 PC
지상 케이블 5 미터 1 PC
부속품
1개 세트 ((그중: 경보등,1개; 납문자, 1개의 상자; 필름 암카세트 5개; 강화 스크린 5개; 와이어 페네트라미터 (IQI) 1개 세트; 피지1개)
