제품 상세 정보:
|
| 매개 변수 (μm): | Ra, 영 복귀, 르큐, Rt | 트래버스 길이(mm): | 6 |
|---|---|---|---|
| 샘플링 길이(mm): | 0.25, 0.80, 2.50 | 평가 길이(mm): | 1.25, 4.0, 5.0 |
| 표시 에러: | ±(10nm+0.1A) | ||
| 강조하다: | 50.0mm 표면 거칠성 검사기,주머니 크기의 표면 거칠성 검사기,산업 표면 거칠성 검사기 |
||

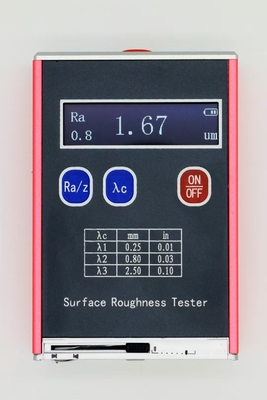

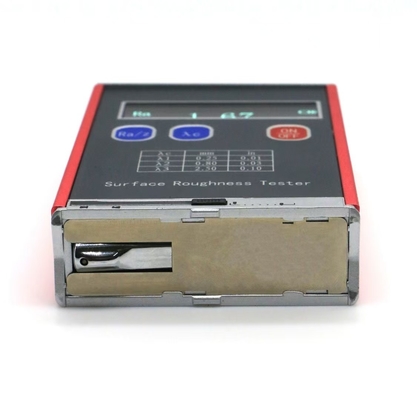

SRT-5000B Ra, Rz, Rt, Rq 주머니 크기의 휴대용 표면 거칠성 검사기
주머니 크기표면 거칠성 검사기 SRT-5000B는 새로운 세대의 표면 거칠성 검사기 시리즈입니다. 높은 정확성, 광범위한 응용, 간단한 조작, 휴대성 및 안정적인 성능을 갖추고 있습니다.테스터는 다양한 금속과 비금속의 표면 거칠성을 측정하는 데 널리 사용됩니다.센서와 주체 및 휴대용 설계의 통합 구조는 생산 현장에서 사용하기에 적합합니다.
| 매개 변수 (μm) | Ra, Rz, Rq, Rt |
| 횡단 길이 (mm) | 6 |
| 샘플링 길이 (mm) |
0.25, 0.80, 2.50 |
| 평가 길이 (mm) | 1.25, 4.05.0 |
| 측정 범위 (μm) |
Ra, Rq: 0.05 ~ 15.0 Rz, Rt: 0.1 ~ 50 |
| 표시 오류 | ±(10nm+0.1A) |
| 표시된 값의 반복성 | <6% |
| 스타일러스 |
다이아몬드 끝 반지름:10μm±1μm 다이아몬드 끝 각: |
| 정지 측정 힘과 스타일러스의 변동 |
정지 측정 힘: ≤0.016N 측정 힘의 변동: ≤800N/m |
| 센서의 스키드 의존 압력 | ≤0.5N |
| 배터리 | 3.7V 리타이온 배터리 |
| 전체 차원 | 106mm × 70mm × 24mm |
| 호스트 무게 | 200g |
| 운영 조건 |
온도: -20°C~40°C 상대 습도: < 90% 진동이 없거나 부식 물질이 없거나 |
| 보관 조건 |
온도: -25°C~60°C 상대 습도: < 90% |
센서가 운전자에 의해 작동되면 테스트 표면을 따라 선형적으로 균일하게 움직입니다.작업 표면과 접촉하는 스타일러스는 작업 표면을 따라 세로로 위아래로 움직입니다.그 움직임은 A/D를 통해 증폭, 필터링 및 디지털 신호로 변환되는 전기 신호로 변환됩니다. 신호는 CPU에 의해 Ra, Rz,Rq와 Rt 값은 스크린에 표시됩니다..
| 라 (μm) | Rz (μm) | 샘플링 길이 λc (mm) |
| >5~10 | >20~40 | 2.5 |
| >2.5~5 | >10~20 | |
| >1.25~25 | >6.3~10 | 0.8 |
| >0.63~1.25 | >3.2~6.3 | |
| >0.32~0.63 | >1.6~3.2 | |
| >0.25~0.32 | >1.25~1.6 | 0.25 |
|
>0.20~0.25 >0.16~0.20 |
>1.0~1.25 >0.8~1.0 |
|
|
>0.125~016 >0.1~0.125 >0.08~0.1 |
>0.63~0.8 >0.5~0.63 >0.4~0.5 |
|
|
>0.063~0.08 >0.05~0.063 >0.04~0.05 |
>0.32~0.4 >0.25~0.32 >0.2~0.25 |
|
|
>0.032~0.04 >0.025~0.032 >0.02~0.025 |
>0.16~0.2 >0.125~016 >0.1~0.125 |
| 부분 | 양 | 참고: | |
| 표준 | 호스트 SRT-5000B | 1 | |
| 5V AC 전원 어댑터 | 1 | ||
| USB 케이블 | 1 | ||
| 사용 설명서 | 1 | ||
| 보증 카드 | 1 | ||
| 캘리브레이션 인증서 | 1 | ||
| 포장 목록 | 1 | ||
| 자격증 | 1 | ||
| 장비 케이스 | 1 | ||
| 선택 사항 | 표준 샘플 템플릿 | 1 | |
| 유리 받침 | 1 |
