제품 상세 정보:
|
| 표시: | 10.4 인치 터치 스크린 | 저장: | 내부: 64GB; 외부: USB 플래시 디스크 |
|---|---|---|---|
| AC: | 100V~240V 50Hz/60Hz | 진입 보호 등급: | IP65 |
| 강조하다: | 가지고 다닐 수 있는 초음파 결함 탐지기,위상 배열 초음파 결함 검출기,IP65 초음파 결함 탐지기 |
||

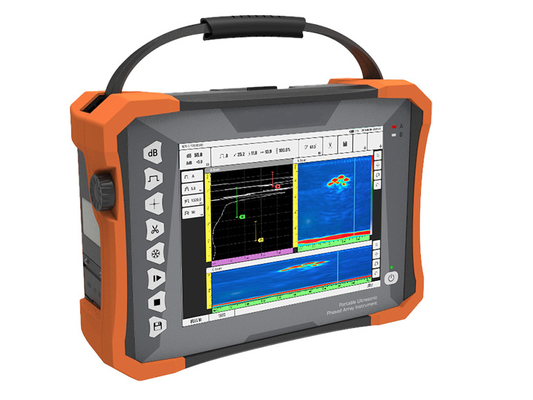

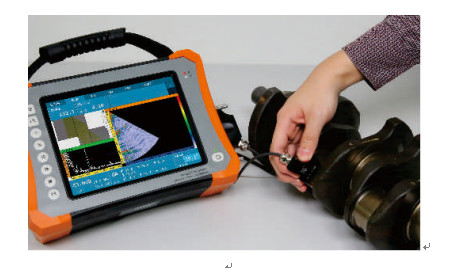

HPA-620은 휴대용 32:128PR 단계 배열 결함 탐지기입니다.
기존 초음파 검사 모듈, TOFD 모듈, 기존 단계 배열 모듈을 갖추고 있으며, TOFD와 단계 배열의 동시 스캔을 지원합니다.그리고 듀얼 어레이 탐사선물과 기름 방지 터치 화면과 전체 코스 테스트 데이터 기록 기능을 갖추고,HPA-620첨단 지능형 단계 배열 결함 탐지기입니다.
| 채널 | ||||
| 모드 | PA 모드 | UT 모드 | TOFD 모드 | |
| 번호 | 32:128 | 2 | 2 | |
| 물리적 매개 변수 | ||||
| 표시 | 10.4인치 터치 스크린 | |||
| 수입 | 1 IPEX, 4 C5 | |||
| I/O 포트 | 2 USB 3.0 (HOST), 1 USB 2.0 (HOST) | |||
| DP (디스플레이 포트) (HDMI로 전송할 수 있습니다) | ||||
| WIFI | ||||
| LEMO 1B 인코더 포트 | ||||
| TTL I/O 포트 | ||||
| GPS | 네 | |||
| 저장 | 내부: 64GB; 외부: USB 플래시 디스크 | |||
| 무게 | 5kg (배터리 없이) | |||
| 크기 | 350mm × 250mm × 130mm | |||
| (L×W×H) | ||||
| AC | 100V~240V 50Hz/60Hz | |||
| DC | 13.5V | |||
| 배터리 종류 | 리?? 배터리 | |||
| 배터리 용량 | 듀얼 배터리, 각각 <100Wh | |||
| 배터리 수명 | ≥4.5시간 | |||
| 온도 | 작동 온도 범위:-10°C~40°C | |||
| 저장 온도 범위:-20°C~60°C | ||||
| 침입 보호 등급 | IP65 | |||
| UT | ||||
| PRF | 25Hz~10kHz | |||
| 송신기 전압 | 75V~250V (50Ω 부하) | |||
| 펄스 너비 | 30ns~1000ns, 5ns로 단계 | |||
| 진압 | 400Ω, 80Ω | |||
| 샘플링 비율 | 100MHz | |||
| 대역폭 | 0.5MHz~20MHz (-3dB) | |||
| 이득 | 0.0dB~110.0dB | |||
| 감수성 과잉 | ≥60dB (좁은 대역폭), ≥52dB (폭 넓은 대역폭) (2.5P20 변환기, 200mmφ2평면 바닥 구멍) | |||
| 수직 선형성 오류 | ≤ 3% | |||
| 수평 선형성 오류 | ≤0.1% | |||
| 결의 | ≥26dB ((2.5P20) | |||
| 동적 범위 | ≥30dB | |||
| 필터 | 하이 패스, 로브 패스 및 멀티 얇은 밴드 패스 | |||
| 수정 | RF (TOFD 모드), 풀 웨브, 반 웨브 +, 반 웨브 | |||
| 채널 | 2개의 채널 | |||
| 최대 범위 | 10000mm (제철의 길쭉한 파동) | |||
| 게이트 | A/B/G | |||
| 게이트 스타 | 전체 범위 | |||
| 게이트 너비 | 전체 범위로 게이트 시작 | |||
| 게이트 임계 | 1~99% | |||
| 경보 | 음향/광 | |||
| 측정점 | 앞/피크 | |||
| TCG | 16 | |||
| 단계 배열 | ||||
| 채널 | 32:128 | |||
| 최대 개도 | 32가지 요소 | |||
| 최대 원소 | 128가지 요소 | |||
| 초점 법칙 | ≥1024 | |||
| 스캔 각 | -89°~89° | |||
| 캘리브레이션 | 속도, 지연, TCG, ACG, 인코더 | |||
| 테스트 부피 | 1000mm | |||
| 미니각 증가 | 0.1° (자동 조정) | |||
| 샘플링 비율 | 100MHz, 10비트 | |||
| 수정 | 전 파동 | |||
| A-스캔 화면 높이 | 화면 높이의 800% (최대) | |||
| 조정 가능한 아날로그 가이드 | 80dB | |||
| 최대 PRF | 20kHz | |||
| 송신기 전압 | 20V~110V ((50Ω 부하) | |||
| 펄스 타입 | 양극적 제곱파 | |||
| 펄스 너비 | 30ns~1000ns, 5ns로 단계 | |||
| 대역폭 | 0.5MHz~20MHz ((-3dB) | |||
| 필터 | 높은 경로, 낮은 경로, 다중 좁은 경로 | |||
| 발사 | 시간 기반의 인코더 | |||
| 측정점 | 앞/피크 | |||
| 판독 | 광대, 광선 경로, 수평, 깊이 | |||
| 측정 해상도 | 0.5mm | |||
| 스캔 모드 | L/S/C/D 스캔 | |||
| 스캔 길이 | ≥15m | |||
| 스캔 속도 | ≥30mm/s | |||
특징:
검사 채널
HPA-620의 기능은 다양한 요구에 큰 만족을 제공합니다.
단계 배열 모듈
TOFD 모듈
사용자들은: PCS, 스캔 커버리지, 바닥 커버리지, 빔 포함 각도 등 탐사 및 절차 파라미터에 기초하여 관련 매개 변수를 계산할 수 있습니다..
표시
절차 설계
적용 범위:
일반 용접 검사
복합재료의 단계적 배열 C 스캔 검사
볼트 및 나사 파이프 검사
PE 관절 검사
작은 지름의 튜브 용접 검사 솔루션
