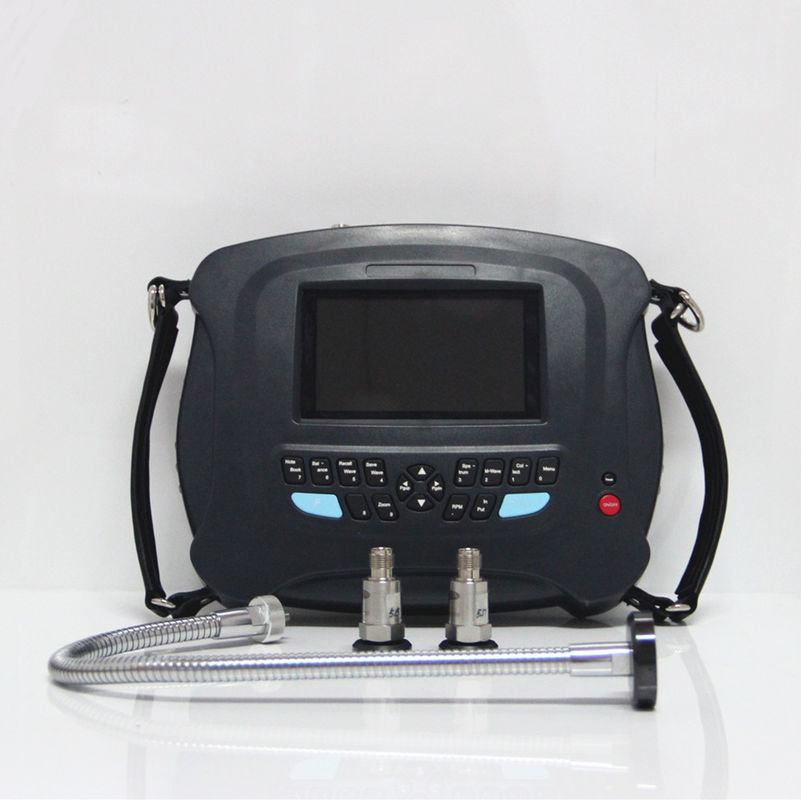

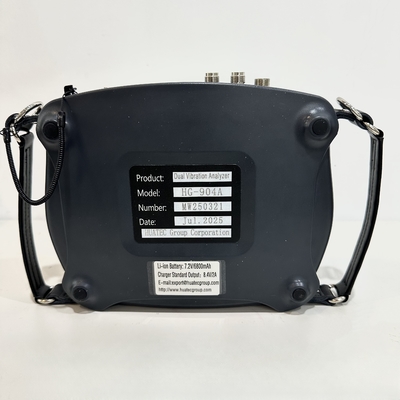

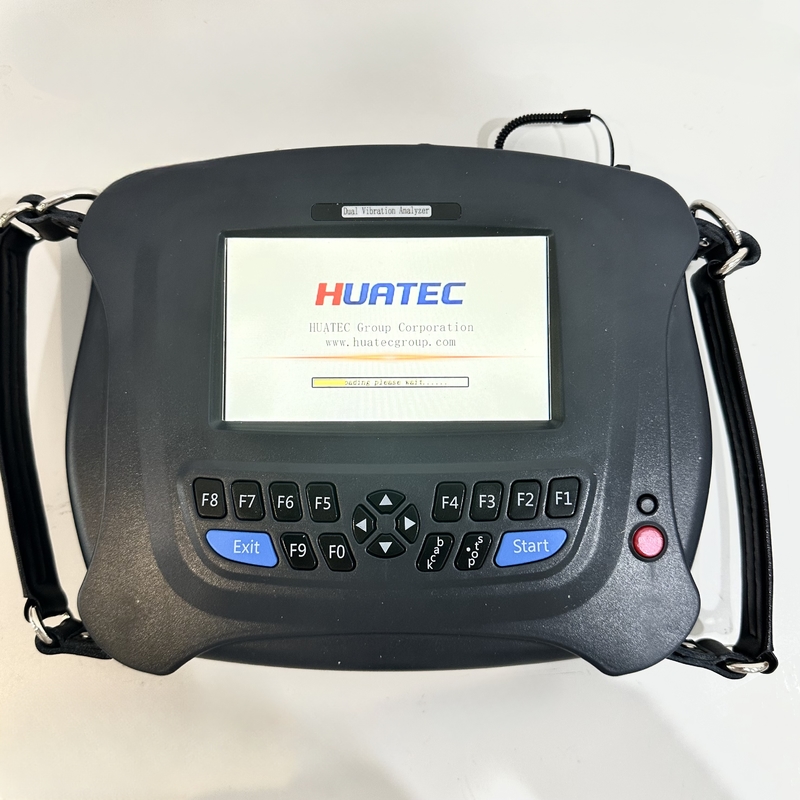

HG904A 2 채널 데이터 수집기 / 진단 분석기 / 진동 단계 균형기

HG904A 2 채널 데이터 수집기 / 진단 분석기 / 진동 단계 균형기

기계 의 진동 의 주된 원인 중 하나 는 불균형 이다. 모든 장애 의 약 50 퍼센트 는 로터 의 불균형 에 의해 발생 하는 것으로 추정 된다.기계적 불균형을 없애기 위한 가장 좋은 방법은 현장 균형입니다..새로운HG904A 기계 분석기 / 균형기는 이러한 목적으로 특히 유용합니다. 진동의 강도를 측정 할 수 있습니다. 주파수 스펙트럼을 분석하여 진동 원인을 진단합니다.또한 회전 속도와 진동 단계를 측정하는 데 사용할 수 있습니다, 그리고 불균형 무게와 위치를 계산합니다.

전체 진동 측정용 진폭 범위 및 주파수 반응:

F성질:

• 사용 편리함
• 벡터 그림, 균형 과정과 결과는 한 눈에 명확하게 표시됩니다
• 10개의 로터 밸런싱 데이터 저장
• 시험 질량의 선택 제거 또는 유지
• 균형 결과를 두 개의 할당 된 위치로 분해
• 로터의 무게, 회전 속도, 반지름 및 요구되는 균형 등급에 따라 계산된 시험 무게 범위
• 자동으로 평가되는 시험 질량 유효성
• RPM, 진폭 및 단계 측정
• AD:16비트
• 현장 400,800,1600,3200,6400,12800 라인 FFT 스펙트럼 및 진단 기능
• 양채널 동시 데이터 수집
• 레이어 및 기어 진단용 하드웨어 앙폴드 디모들레이션
• 자연 주파수를 측정하는 전송 기능
• 큰 LCD로 파형 및 스펙트럼 표시
• 진동 값 및 진동 파동 형태 저장

작동 상태

• 온도 범위: 5°C~50°C
• 상대 습도:<85%, 불포화
• 가연가스가 없거나
• 강한 전자기장과 강한 충격 없이

사양:

• 동적 평형용 회전 속도 범위: 70-13,000 r/min
• 자동 범위와 수동 범위 선택
• 진동 측정 정확도: 5%

센서: 피에조 전기 가속도, 자기 전기 속도, 에디 이동 등

• 8^제1회-order ellipsis anti-aliasing 필터, RPM 밴드 패스 필터
• 입력 신호:가속도계, ICP전압

• 스펙트럼 분석의 주파수 범위: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz 1채널 샘플링에서만(스펙트럼 분석 35KHz),

512채널 샘플링을 위해.2KHz(스펙트럼 분석 20KHz) 의 내용입니다.

• 데이터 저장: 8G

• 노트북: 시각 검사를 위한 상태 코드 10개
• 출력: PC와의 통신을 위한 USB
• 전력: Ni-MH 재충전 배터리 8시간 연속 작동, 낮은 배터리 경고
• 작동 환경: 0~55^oC, 90%의 습도, 응축되지 않습니다.
• 광전지 센서로 회전 속도 측정
• 동적 범위: 60dB와 48dB 조정 가능한 이득 범위
• 차원: 21×13×4cm; 무게: 1.2kg (배터리 포함)

•



  포장 목록

  새로운HG904A 진동 데이터 수집기 1
  가속계 2
  자기 장착장 2
  스틸 확장 탐사 1
  배터리 충전기 1
  가속기 케이블 3
  USB통신 케이블 1
  밸런싱 모듈 1

  타코/트리거 센서 및 케이블 1
  반사기 종이 세트 1
  빠른 시작 가이드 1
  소프트웨어 CD 1
  HG904A 및 센서 3의 인증서
  케이스 1
