제품 상세 정보:
|
| 제품 이름: | 자기 요크 결함 탐지기 | 전원 공급: | 교류：220V/50Hz |
|---|---|---|---|
| 리프팅력: | ≥4.5Kg | 임시 하중 비율: | 5초 켜짐, 5초 꺼짐, 4시간 이상 연속 사용 |
| 전원 코드 길이(스프링 와이어): | 4m | 자기 발 접촉면의 크기: | 20×21mm |
| 강조하다: | 자분 결함 탐지기,자기 요크 결함 탐지기,지역 자기화 결함 탐지 장치 |
||

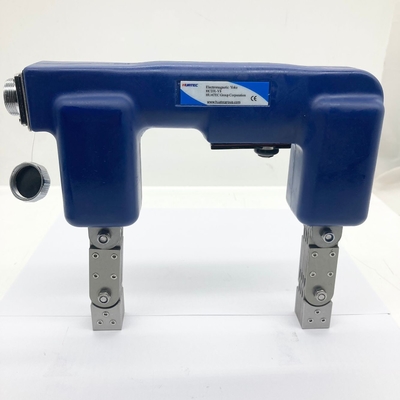

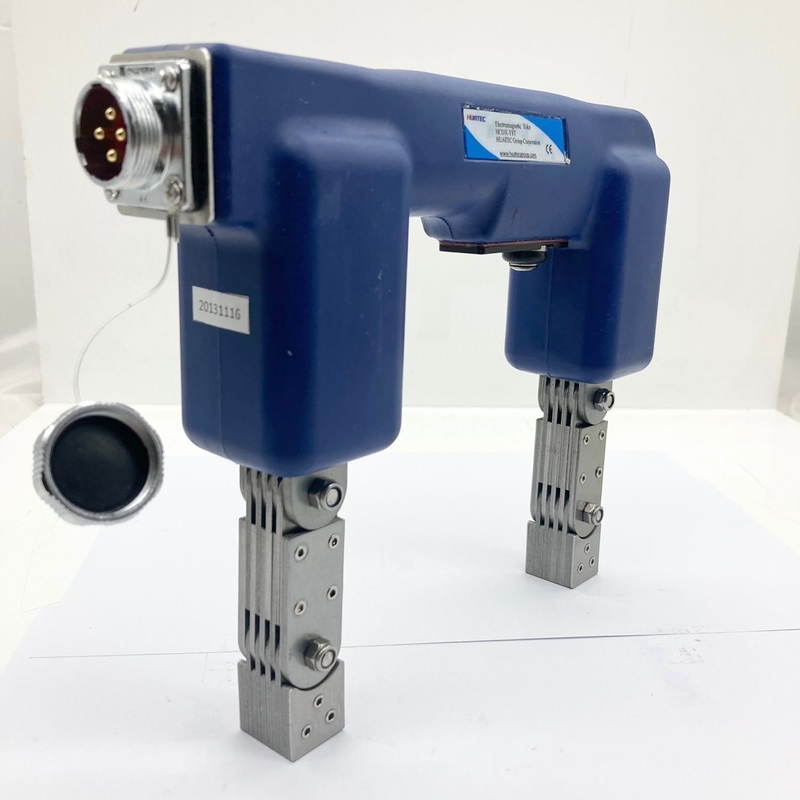

HCDX-Y8 자기 요크 결함 탐지자 자기 입자 결함 탐지 지역 자기화
HCDX-Y8는 우리가 개발한 최신의 AC 요고입니다. 그것은 자기 입자 결함 검출 및 작업 조각의 지역 자기화를 위해 사용됩니다. 기계는 컴팩트하고 내구적입니다.그리고 시장에서 가장 낮은 무게와 가장 큰 팽창 AC 멍에 중 하나입니다- 리프팅 힘 및 기타 지표는 GB/T 15822.3-2005/ISO 9934-3의 요구 사항을 충족합니다.2002, ASME V 및 기타 표준.
1.기계 구조
| 항목 | 부문 번호 | 항목 | 부문 번호 |
| 1 | 멍에 | 5 | 전력 케이블 |
| 2 | 인덕티브 LED 조명 | 6 | 항공 연결 장치 커버 연결 케이블 |
| (선택용 액세서리) | |||
| 3 | 목발 | 7 | 항공용 결합장치 |
| 4 | 마이크로 스위치 | 8 | AC 전력 케이블 |
2사용 방법
전원 케이블을 호스트에 연결하고 AC 플러그를 220V 전원 소켓에 연결합니다.
HCDX-Y8의 두 자기극을 검출된 물체의 표면에 배치하고 두 자기극이 검출된 물체와 잘 접촉하도록 특정 압력을 가합니다.버튼을 누르면, 켜기, 자기화 시작, 느슨하게, 자기화 끝. 요크 스위치가 켜면, 자기 파우더는 감지 된 물체의 표면에 적용됩니다.불조광 자석 가루가 적용 될 수 있습니다.).
검사 대면이 너무 넓으면 세로로 자기화되어야 하며 세로 사이의 효과적 부분은 어느 정도 겹쳐야 한다.
이동식 관절을 자석 발 사이에 회전시켜 자석 발 사이의 거리를 45mm에서 225mm 사이로 조절할 수 있습니다.
사용 시 5초를 5초로 줄여야 하며, 4시간 동안 연속적으로 사용할 수 있습니다.
3.기술 매개 변수
3.1 멍
| 항목 | 지표 | 항목 | 지표 | ||
| 멍에 무게 | 2.35Kg | 감수성 | 30/100A 시험 조각이 명확하게 표시됩니다. | ||
| 전원 공급 | AC:220V/50Hz | 들어올림력 | ≥4.5kg | ||
| 전기 전류 | 무부하 | 1.4A | 임시 부하율 | 5초 가동, 5초 가동 중지, 4시간 이상 연속 사용 | |
| 부하 | 1.0A | 온도 상승 | 손잡이 표면 온도 ≤40 °C | ||
| 자기 전극 거리 | 45~225mm | 단열 강도 | >2MΩ | ||
| 전원 케이블 길이 (프링 와이어) | 4m | 자기 발 접촉 표면의 크기 | 20×21mm | ||

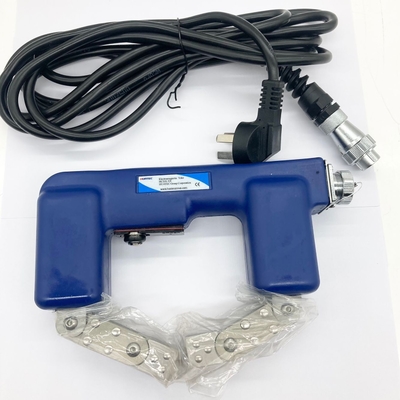

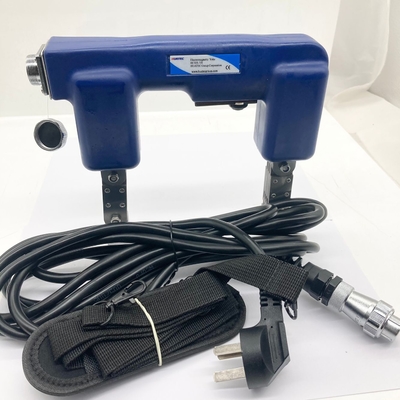

4테이블을 구성
| 이이 | 이름 | 양 |
| 1 | 호스트 | 1 |
| 2 | 220V 전력 케이블 | 1 |
| 3 | 유고띠 | 1 |
| 4 | 요크 등낭 | 1 |
| 5 | 헥스 키 3mm | 1 |
| 6 | 사용 설명서 | 1 |
| 7 | 캘리브레이션 인증서 | 1 |
참고:이 기계는 선택적 충전기, 배터리, 케이블, 선택적 DC 요리로 변환 할 수 있습니다. 선택적 인 인덕션 LED 조명 및 기울기 자기 발.
