제품 상세 정보:
|
| 제품 이름: | 형광 자분 결함 탐지기 | 모델: | HMP-6000A |
|---|---|---|---|
| 탐지 범위: | 직경(0~250mm), 길이 1000mm(맞춤형 길이 0~6000mm) | 전극간 거리: | 0~1200mm (조정 가능) |
| 자화 전류: | 0~6000A | 전원 공급: | 삼상5선 AC 380V 50Hz |
| 강조하다: | 자기 입자 결함 탐지,형광성 자기 입자 결함 탐지 |
||

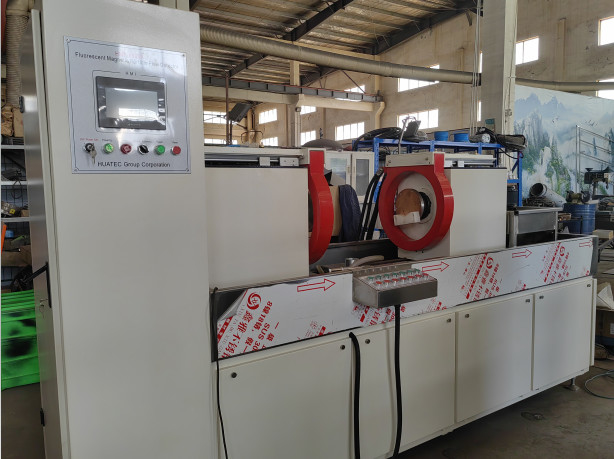

HMP-6000A 형광 자기 입자 결함 탐지기
작동 원리
가공공석의 결함 감지 가공석의 결함 누출 자기장과 자기 파우더의 상호 작용을 사용하여, 그것은 강철 표면과 근처 표면 결함 (열열과 같은, slag 포함, 곡물 등) 투명성 및 강철 투명성 차이, 이러한 물질은 자기장 불연속성 왜곡의 자기화 후에 발생할 것입니다.전자기 플럭스 누출 및 누출 자기장의 일부를 형성하는, 자기 분말의 흡수 특성에 대한 결함 부분의 누출 자기 에너지를 사용하여, 따라서,자석 입자들은 자기 입자를 형성하기 위해 끌어당겨집니다.적절한 조명 조건에서 결함의 위치와 형태를 보여주는
사용
형광 자기 입자 결함 탐지기는 철자기 작업 조각의 표면 및 근처 표면을 탐지하는 데 사용됩니다 (bolts, pin, bushings, gear, gear ring, crankshaft 등).) 위조로 인해, 소화, 닦기, 균열과 슬래그로 인한 피로 및 기타 미묘한 결함
실행 표준
자기 입자 결함 탐지기:GB/T8290 2011
자기 입자 검사 관찰 조건:GB/T 5097-2020/ISO 3059:2012
미국 재료 및 시험 협회: 자기 입자 시험 방법 ASTM E1444-01
유럽 연합 및 국제 표준: DIN EN ISO 9934-2-2003
기술 매개 변수:
| 탐지 범위 | 지름 (0~250mm), 길이 1000mm (개인 맞춤형 길이 0~6000mm) |
| 검사 방법 | 형광 또는 비 형광 자기 입자 검사 |
| 자기화 모드 | 둘레, 경수 및 복합 자석화 |
| 전극 간격 | 0~1200mm (조정 가능), 사용자 정의 범위 (0~6000mm) |
| 클램핑 모드 | 수동/공압적 클램핑 |
| 자기화 전류 | 0~6000A |
| 비자극화 효과 | 0.3mT 이하의 잔류량 |
| 결함 탐지 민감도 | A1 표준 시험 조각 (15/50) 가 명확하게 표시됩니다. |
| 전원 공급 | 3단계 5선 AC 380V 50Hz |
| 회전 자석화 전류 (A) | 6000 |
| 길쭉한 자기화 흐름 잠재력 (AT) | 20000 |
| 선택적인 코일 내부 지름 ((mm) | 350 |
| 최대 전극 간격은 선택적입니다 ((mm) | 1500 |
| 호스트 | 스플릿 타입 (전기 제어 캐비닛은 주 엔진과 분리) |
| 감수성 | A형 표본 (15/50) |
| 임시 부하율 | ≤20% |
| 제어 모드 | 수동/반자동 |
| 인터페이스 ((*) | 버튼/터치 화면 |
| 클램핑 방법 ((*) | 전기 및 공기 |
| 길을 돌라 | 전기 |
| 교류 자석화 방법 | 회로 자석화, 경사 자석화, 화합 자석화 |
| AC 비자극화 모드 | 자동 약화 비자극화 |
| 수정 방법 | 단상 반파, 단상 전파, 3상 전파 |
| AC/DC 자기화 방법 ((*) | 회전 전류 자석화/회전 전류 자석화, 경사 전류 자석화, 회전 전류 전류 전류 복합 자석화 |
| DC 비마그네티제 모드 ((*) | 약화 된 비자극화, 초저주파 비자극화 |
| UV 램프 | 매달린 타입, 핸드 홀드 타입 |
| 스프레이 시간 | 3~6인치 / 수동 |
| 자기화 시간 | 0.5"~2"/시간 |
| 회전 관찰 시간 | 5'10'/주 |
| 비자극화 시간 | 3~5인치/시간 |
| 공기 공급 | 0.4-0.8MPa |
| 힘 | 3단계 5선 380V±10%,50Hz |
| 전체 차원 (mm) | 길이는:1~1.5m+ 전극 간격 |

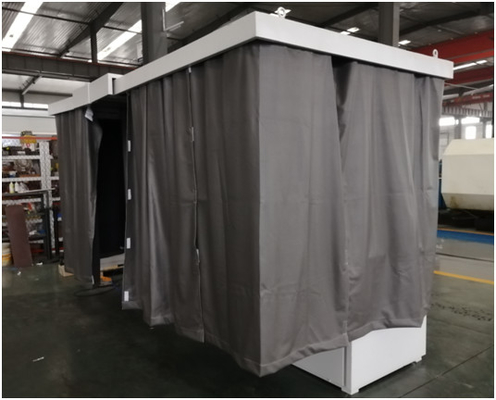

| 너비:800~1200mm (암실 너비: 1800mm를 추가) |
