제품 상세 정보:
|
| 제품 이름: | 움직일 수 있는 자분 결함 탐지기 | 모델: | HCDX-1500 |
|---|---|---|---|
| 교류 자화 전류: | 0~1500A | 크기: | 750(L)×420(W)×900(h)mm |
| 잔류 안정성: | ≤±5% | 전원 공급: | 220V |
| 강조하다: | 0~1500A 이동성 자기 입자 결함 감지기,움직일 수 있는 자분 결함 탐지기,AC/DC 자기 입자 결함 감지기 |
||

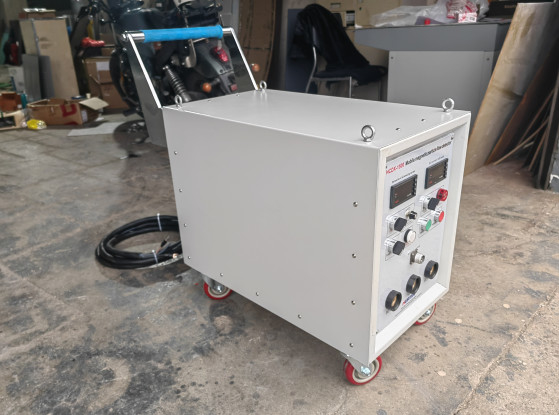

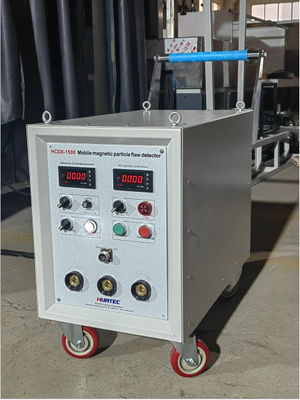

HCDX-1500 0~1500A AC/DC 이동성 자기 입자 결함 감지기
난...기술 사양
| 동전 자석화 전류 | AC 0~1500A (효율적 값) 연속 조절 가능한 단시간 간헐적 전력, 전력 종료 단계 제어; |
| HWDC | 0~1500A (평균의 2배) 연속 조정 가능한 단시간 간헐적 전력 |
| 자동 비자극화 전류: | AC/HWDC 1500A~0 연속 조절, 전류 감소에 따라 비마그네티화 시간이 짧아집니다. |
| 출력 케이블 | 3m의 구리 코어 유연 케이블 2개 (120mm2) |
| 전원 공급 | 220V (두 단계 3선 시스템) ±10%, 50Hz, 순간 전류는 약 100A |
| 크기 | 750 ((L) × 420 ((W) × 900 ((h) mm; (잡이기를 포함하지 않습니다); |
| 유연성 안정성 | ≤±5% |
| 무게 | 약 120kg입니다. |
제2항구조 특성
전력 입력을 위해 10 제곱 3 코어 케이블이 장착되어 있고, 한쪽 끝은 차단기의 상단 끝에 연결되어 있습니다.그리고 다른 끝은 전력 네트워크 배포판의 공기 스위치에 연결되어 있습니다, 또한 신체는 땅.
3 코어 케이블의 RD 및 BK 와이어는 전력 단계 전도선에 연결되고 BU 와이어는 보호 단속 케이블에 연결됩니다.
내장 피지 보호 장치. 외부 220V 전원 공급을 켜기, 장치 전원 스위치를 켜기, 주요 회로에 전원을.

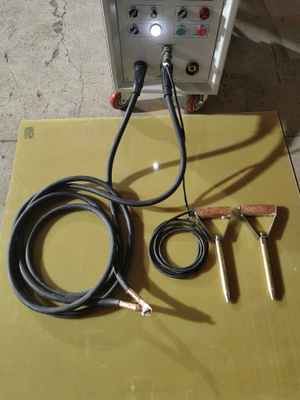

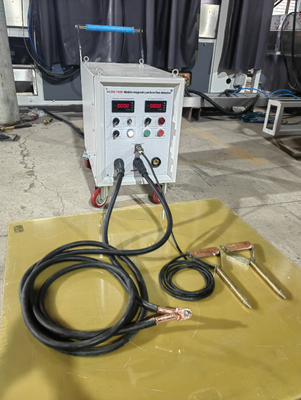

출력 케이블을 쉽게 제거하고 교체하기 위해, 자기화 코일 또는 지원 프로브를 쉽게 연결하기 위해 빠른 커넥터가 사용됩니다.
지원 막대기의 탐사 머리는 분리 가능한 구리 머리로 구리 망 패드를 통해 작업 부품을 접촉 할 수 있으므로 잘못된 접촉으로 인한 고장으로 인해 고장이 발생하지 않습니다.푸시 버튼 스위치를 가진 막대 탐사선은 원형 항공 플러그를 통해 패널의 중앙에 있는 둥근 소켓에 연결 된 3 코어 케이블을 가지고 있습니다지원 막대기의 누르기 버튼 스위치는 조작 패널의 녹색 버튼으로 사용될 수 있습니다.세 코어 케이블의 둥근 항공 플러그 구리 막대 가운데 둥근 소켓에 연결되어 있습니다, 그리고 발 스위치는 조작 패널에 있는 녹색 버튼으로 연결될 수 있습니다.
V.응용 및 사용
1사용 전에 주의하고 주의하십시오.
이 사용 설명서를 자세히 읽으십시오. 처음 사용 또는 오래 전에, 외부 부품이 잘 손상되었는지 확인또한 당신은 내부 부분의 어떤 느슨한 있는지 확인하기 위해 커버를 열 수 있습니다하지만 허락 없이 부품을 해체하거나 조립하지 마세요.
그것은 산이나 알칼리 및 다른 부식 가스가없는 건조하고 깨끗하고 환기가 잘 되는 환경에서 보관하고 사용해야합니다.이 환경은 높은 온도와 강한 진동 또는 충격이 없어야 합니다.
전원 공급을 켜기 전에, 전원 공급이 필요한 전원 공급과 일치하는지 확인, 그리고 연결이 올바른지 확인,그리고 전력망과 스위치 용량이 요구 사항을 충족하는지 여부
2사용 및 작동
(1) 전력 케이블을 전력망에 연결, 전력 배급 캐비닛을 연결, 그리고 전력망에 주 회로를 연결
(2) "전력", "전력" 표시등을 켜면 전원 공급 장치와 배기가스 팬에 대한 회로 제어 작업을 시작합니다.
(3) AC 자기화가 필요한 경우, "AC/DC" 선택 스위치를 "AC" 위치로 돌리고, 전류 조절 단추 "전류 ADJ"를 최소 또는 적절한 위치로 돌립니다.
(4) 두 개의 120mm2 케이블의 한 끝의 구리 연결 장치를 기계의 대응 출력 인터페이스에 연결하십시오.그리고 대응 출력 끝 (AC 끝 또는 DC 끝) 연결 케이블에 주목;
(5) 패널 트리거 버튼 또는 발 스위치를 누르면 트리거 회로는 SCR 작업을 제어하기 위해 펄스를 유발하고 AC 자기 검사를 실현합니다.
(6) 막대기 전극을 작업 부품에 연결하거나 케이블을 작업 부품에 윙하거나 스레딩 바 기술을 통해 연결하십시오.
(7) 트리거 버튼 또는 발 스위치를 누르면, 전류 조절 단추를 조정하여 전류 측정기가 결함 검출에 필요한 전류 값을 표시합니다.그리고 그 다음 마그네티제이션을 완료하기 위해 트리거 버튼을 누르십시오최대 전류 아래, 외부 자기 입자 검사를 적용, 일반적으로 자기화 시간은 2 초 미만입니다.그리고 간헐적 시간 5-10 배 이상 (소 자기화 시간), 간헐적 시간의 배수는 이에 따라 줄일 수 있습니다.)
(8) 비마그네티제이션이 필요한 경우, "마그 / 데마그" 선택 스위치를 "데마그"로 전환하고 위의 단계 (1) 에서 (7) 에 따라 작업을 수행하십시오.
(9) 당신이 반파 동전 자석화를 사용해야 하는 경우, 그냥 "AC/DC" 선택 스위치를 "DC" 위치로 돌리십시오, 이 시간에, 내부 작업 릴레 KC1 흡입, 작업 전환을 완료.(출력 케이블 또한 전환 후 대응 출력 끝을 사용 해야 함을 유의 해야 합니다)
(10) 사용을 중지 할 때 주요 "전력" 스위치와 전력 배급 보드 스위치를 끄고 필요한 경우 외부 액세서리를 제거하십시오.
