제품 상세 정보:
|
| 펄스 반복 주파수: | 30~3000Hz | 해상력: | >40dB (5P14) |
|---|---|---|---|
| 선형성: 수평: | +/-0.2% FSW, 수직: 2.5% FSH, 증폭기 정확도 +/-1 DB. | (억제)를 거절하세요: | 0 내지 80% 전체 화면 높이 |
| 범위: | 0-25000mm, 강철 속도에서 | 재료 속도: | 100~20000m/s |
| 민감도 탈퇴: | >62dB | 다이내믹 레인지: | ≥38dB |
| 강조하다: | HUATEC 초음파 결함 탐지기,색 Bscan 초음파 결함 탐지기,AWS 초음파 결함 탐지기 |
||
| 기술 매개 변수 | 가치 |
|---|---|
| 펄스 반복 주파수 | 30~3000Hz |
| 감수성 잔해 | >62dB |
| 동적 범위 | ≥38dB |
| 선형성 | 수평: +/-0.2% FSW, 수직: 2.5% FSH, 증폭기 정확성 +/-1 DB |
| 물질 속도 | 100~20000m/s |
| 해결력 | >40dB (5P14) |
| 거부 (삭제) | 전체 화면 높이 0~80% |
| 범위 | 0~25000mm, 강철 속도 |
★조브 캘리브레이션, 곡선 제작 및 다른 작업은 전체 과정에서 대화 상자에 의해 요청됩니다, 설명서를 읽을 필요가 없습니다
★ 모든 도구는 필요한 것을 포함: DAC, AVG, 색상 Bscan, AWS, 등
★펄스 반복 주파수: 30-3000Hz,정확한 조정,고속 스캔,실실 감지
★ 높은 신호와 노이즈 비율, 명확하고 안정적인 에코, 노이즈 방지 디자인, 어려운 작업 조건에 완벽
★ 10자리 AD, 고속 샘플링은 모든 세부 사항과 함께 더 나은 에코 다이어그램으로 이어집니다. 민감하고 작은 결함을 감지 할 수 있습니다.
★ 크리스탈 투명 한 진색 디스플레이. 도움 이 되는 사용자 인터페이스 는 조작 을 훨씬 쉬워 한다.
★ 초고속 실시간 결함 탐지 비디오 녹화. 무제한 USB 데이터 저장.
★ 블루 치아 연결, 모바일 APP 현장 결함 탐지 보고를 생성하고 인쇄를 실현
★ IP65 표준. 합금 + 실리카 젤 케이스, 물과 먼지 단독, 단단하고 영원히 지속됩니다.
★ 배터리 는 한 번 충전 으로 15 시간 동안 사용 된다. 각 배터리 에는 자체 충전 제어 장치 가 있어 두 개의 배터리 로 24 시간 동안 작동 할 수 있다.
사양
범위: 0~25000mm, 강철 속도
재료 속도:100~20000m/s
펄스 반복 주파수 30~3000Hz
동적 범위:≥38dB
선형성: 수평: +/-0.2% FSW, 수직: 2.5% FSH, 증폭기 정확성 +/-1 dB.
해상도:> 40dB (5P14)
감수성 잔류:> 62dB
거부 (소멸): 전체 화면 높이의 0~80%
500개의 독립성 설정, 어떤 기준도 자유롭게 입력할 수 있습니다. 우리는 테스트 블록 없이 현장에서 작업할 수 있습니다.
1000A 그래프의 큰 메모리
테스트 모드: 펄스 에코, 듀얼 일러먼트 및 트루-트랜스미션
탐사형: 단 직선, 단 각, 이중 직선, 이중 각, 통과, 미끄러움, 표면
게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트
단위: 인치 또는 밀리미터
전력 요구: AC 메인 100-240 VAC, 50-60 Hz
디스플레이 지연: -20 ~ 3400 μs
탐사 지연 / 제로 오프셋: 0 ~ 99.99μs
내부 충전 가능한 리소스 이온 배터리 팩, 8.000 mAh의 7.2V
디스플레이 밝기에 따라 15시간 명목 작동시간
4시간 전형적인 충전 시간
H×W×D(mm):260×175×60 (mm)
무게:10.2kg
작동 온도: -10°C ~ 50°C
저장 온도: -30°C ~ 50°C
펄스 에너지: 200V, 300V, 400V, 500V 선택 가능
수정: 긍정적 반파, 부정적 반파, 전체 파, RF 시스템
대역폭 (강장기 대역폭 ): 0.2~20MHz
게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트
감도: 선택 가능한 해상도 0에서 최대 120 dB1, 1.0, 2.06.0 dB
변압기 연결: BNC 또는 LEMO
기능
자동으로 정확한 결함 위치를 표시합니다. 깊이 d, 레벨 p, 거리 s, 진폭,sz dB,ф.
결함 크기: AVG/AVG 또는 DAC를 이용한 자동 결함 크기, 결함 수용 또는 거부의 보고 속도.
변환기의 자동 캘리브레이션 제로 포인트, 각도, 앞 가장자리 및 재료 속도.
에코를 평가하기 위해 DAC와 AVG를 만들고 사용하기에 편리하며 곡선을 수정하고 보상 할 수 있습니다.
메모리 디스크를 연결하면 유닛은 무제한 메모리를 얻을 수 있습니다.
자동으로 테스트 프로세스 및 재생의 비디오를 만들; U 디스크를 사용, 비디오의 길이는 무제한입니다.
컬러 B 스캔
이 단위에는 13개의 국제 표준이 있습니다.
모바일 장치에 블루 텐트 연결을 통해 현장에서 감지 보고서를 생성하고 인쇄합니다. AWS D1.1.
곡선 표면 수정 기능
크랙 높이 측정 기능
확대 게이트:게이트 범위를 전체 화면 너비에 퍼뜨립니다.
자동 증가 기능.
표면: 실시간 A-스캔을 60Hz 업데이트 속도와 A-스캔의 표면으로 동시에 표시합니다.
피크 홀드: 얼어붙은 피크 파형과 라이브 A-스캔을 비교하여 테스트 결과를 쉽게 해석합니다.
스캔 동결: 디스플레이 동결은 파형 및 음향 경로 데이터를 저장합니다.
경보: 비프와 LED.
실시간 시계
에코를 채워
포착지점
게이트 안의 에코 색
표준 패키지

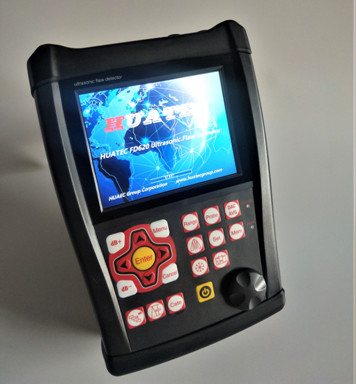

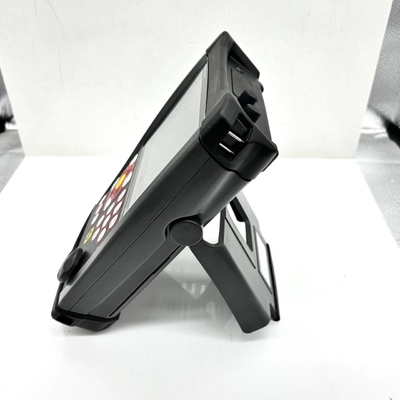

휴대용 초음파 결함 탐지기 FD620 1
직선 빔 변환기 (4MHz, Φ10) 1
각광선 변환기 (4MHz, 8mm×9mm, 60°) 1
연결 케이블 변환기 (BNC-LEMO 00,또는 선택적으로 LEMO 01-LEMO 00) 1
재충전 가능한 리온 이온 배터리 패키지, 8 Amp 시간 1
전원 공급 장치/충전 장치 1
영어 사용 설명서 1
앱 소프트웨어 1
띠 1
