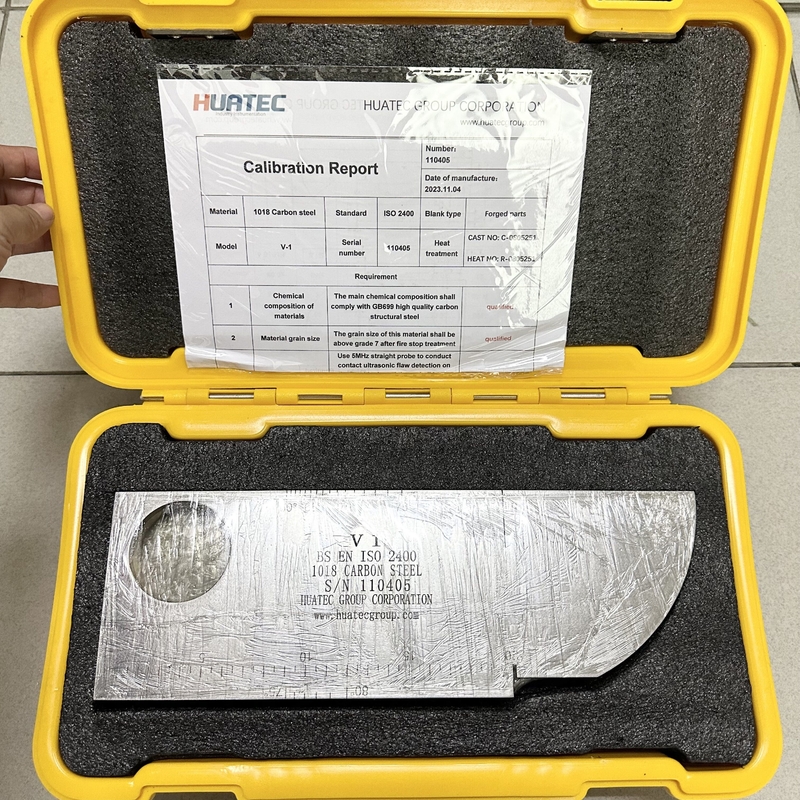

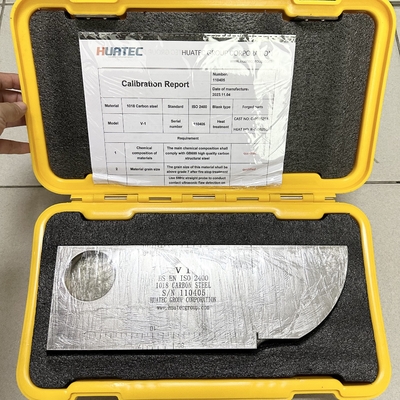

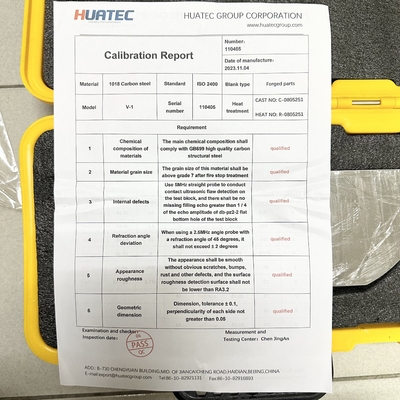

IIW V1 캘리브레이션 블록

표준: ISO2400-1972E

IIW 테스트 블록 (V-1 테스트 블록) 은 네덜란드 테스트 블록이라고도 불립니다.그것은 국제 용접 연구소 (IIW) 에 의해 승인 된 국제 표준 테스트 블록이며 국제 표준화 조직 (ISO) 에 의해 권장됩니다.형태와 크기는 1-1 그림에서 나타납니다.

주요 사용 지점:

(1) 결함 탐지기의 동적 범위, 수평 선형성 및 길쭉한 파도 탐지 범위는 25mm의 시험 블록 두께를 사용하여 측정 할 수 있습니다.

(2) 50 아크와 1.5 개 구멍을 사용하여 기울기 탐사 굴절 각과 길쭉한 파동 직선 탐사선의 민감도 경계를 결정했습니다.또한 직선 탐사기의 맹면 크기와 탐사기와 결합된 측정 기기의 침투 능력을 대략적으로 추정 할 수 있습니다..

(3) 기울기 탐사기의 충돌점과 실명 면적은 R100mm 활면을 사용하여 측정되며 시간 축 비율과 제로 포인트를 수정 할 수 있습니다.

(4) 직선 프로브의 경사 해상도는 85mm, 91mm 및 100mm의 크기의 크기의 평면으로 측정 할 수 있습니다.

(5) 기울어진 프로브의 음선 기울기 각도를 측정하기 위해 시험 블록의 오른쪽 각 가장자리를 사용하십시오.
