제품 상세 정보:
|
제품 이름: | NDT 표준 시험편 | 표준: | MIL-STD-6866 및 ASTM E1417 |
---|---|---|---|
총 중량: | 1kg | 종류: | 그릿 블라스팅 타입과 스무스 타입 |
강조하다: | NDT 패널 캘리브레이션 블록,침투 블록 NDT 패널 캘리브레이션 블록,NDT 패널 캘리브레이션 블록 |
침투 블록 PSM-5 NDT 패널 캘리브레이션 블록
침투 블록 PSM-5: MIL-STD-6866 ASTME-1417

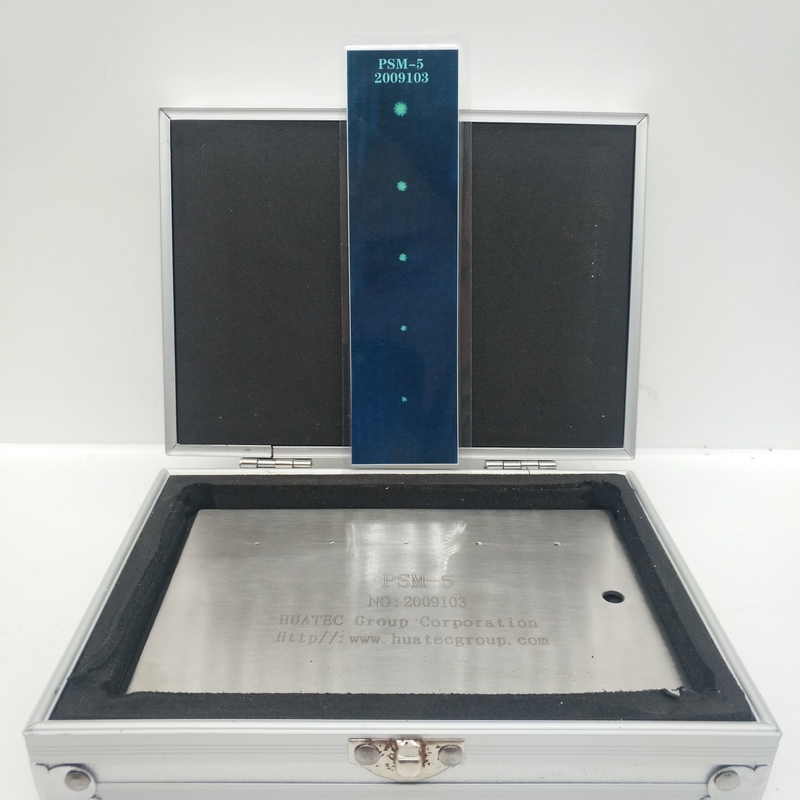

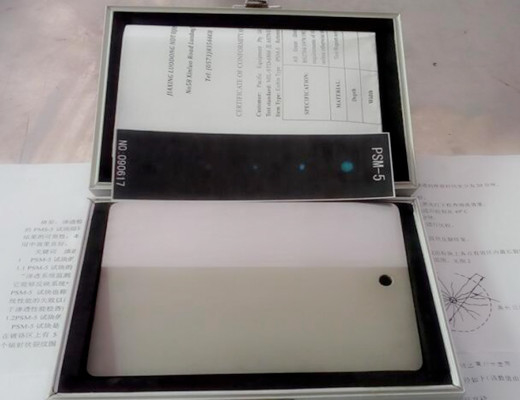

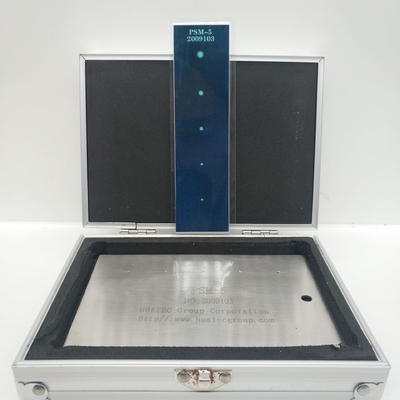

침투성 시스템 모니터 패널,스테인리스 스틸 패널, 0.090 " 두께와 4 x 6 인치를 측정합니다.크롬 접시에 크기의 순서로 균등하게 배치 된 다섯 균열 센터; 가장 큰 것은 낮은 민감성 침투 물질로 쉽게 볼 수 있으며, 가장 작은 것은 높은 민감성 물질로도 관찰하기가 어렵습니다.크로미드 부문에 인접한 것은 "중간 거칠성"의 자갈 부위가 있습니다., 침투 세척 특성을 판단하기 위해.
PSM-5 테스트 블록 사용
"투입 시스템 모니터링 테스트 블록"은 액체 침투 검사 시스템의 연속 성능을 빠르게 결정하는 방법을 제공할 수 있습니다.시스템 내의 다양한 요인을 반영할 수 있습니다.화학물질, 청소물질, 건조 상자 및 개발물질이 정상인지 아닌지.각 요소의 갑작스러운 성능 손실을 나타낼 수 있습니다, 따라서 오류 및 방치를 피하기 위해 시스템 성능의 장애에 대해 운영자를 경고합니다.PSM-5 테스트 블록은 MIL-STD-6866 및 ASTM E1417의 요구 사항을 충족하기 위해 침투 검사를위한 가장 실용적인 도구입니다., 또한 P&WA TAM146040의 요구 사항을 충족합니다.
PSM-5 시험 블록의 형태와 구조

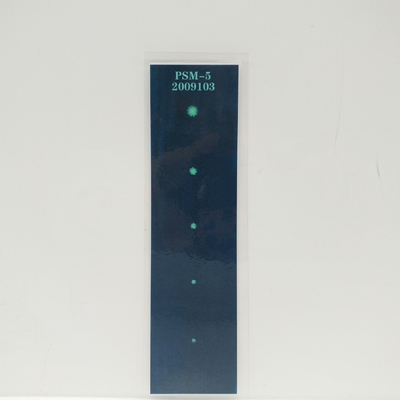

PSM-5 테스트 블록은 P&WA 표준에 따라 만들어졌습니다. 그 매트리스는 스테인리스 스틸입니다. 표면은 크롬 접착 구역과 가닥 불기 구역으로 두 부분으로 나뉘어져 있습니다.크롬 접착 구역에 균등하게 분포된 다양한 크기의 5 개의 방사성 균열이 있습니다., 그 모양과 크기는 그림 1에 나타납니다. 시험 블록에 있는 5 개의 방사성 균열의 패턴은 별 모양의 원 또는 방사형 모양입니다. 크로마화 부위는 닦은 거울입니다.그리고 모래 부리는 중간 거칠성입니다..
