초음파 결함 탐지 범위 0 ~ 25000mm 자동 표시 정확한 결함 위치

초음파 결함 탐지 범위 0 ~ 25000mm 자동 표시 정확한 결함 위치

★ 프로브 캘리브레이션, 곡선 제작 및 다른 작업은 전체 과정에서 대화 상자에 의해 요청됩니다, 설명서를 읽을 필요가 없습니다

★ 필요한 모든 도구: DAC, AVG, 컬러 Bscan, AWS 등

★ 펄스 반복 주파수: 30-3000Hz, 정확한 조정, 고속 스캔, 결코 발견을 놓치지 않습니다.

★ 높은 신호와 노이즈 비율, 명확하고 안정적인 에코, 노이즈 방지 디자인, 어려운 작업 조건에 완벽합니다.

★ 10자리 AD, 고속 샘플링은 모든 세부 사항을 더 나은 에코 다이어그램으로 이어집니다. 민감하고 작은 결함을 감지 할 수 있습니다.

★ 크리스탈 투명 한 진색 디스플레이. 도움 이 되는 사용자 인터페이스 는 조작 을 훨씬 쉬워 한다.

★ 초고속 실시간 결함 탐지 비디오 녹화. 무제한 USB 데이터 저장.

★ 블루 치아 연결, 모바일 APP 현장 결함 탐지 보고를 생성하고 인쇄를 실현

★ IP65 표준. 합금 + 실리카 젤 케이스, 물과 먼지 단독, 단단하고 영원히 지속됩니다.

★ 배터리 는 한 번 충전 으로 15 시간 동안 사용 된다. 각 배터리 에는 자체 충전 제어 장치 가 있어 두 개의 배터리 로 24 시간 동안 작동 할 수 있다.

사양

해상도:> 40dB (5P14)
감수성 잔류:> 62 dB
거부 (소멸): 전체 화면 높이의 0~80%
500 독립 설정 s, 모든 기준은 자유롭게 입력 할 수 있습니다, 우리는
테스트 블록이 없는 장면
1000A 그래프의 큰 메모리
테스트 모드: 펄스 에코, 듀얼 일러먼트 및 트루-트랜스미션
탐사형: 단일 직선, 단일 각, 이중 직선, 이중 앵글, 통과, 미끄러움, 표면

게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트
단위: 인치 또는 밀리미터
전력 요구 사항: AC 메인 100-240 VAC, 50-60 Hz
디스플레이 지연:-20 ~ 3400 μs
탐사 지연 / 제로 오프셋: 0 ~ 99.99μs

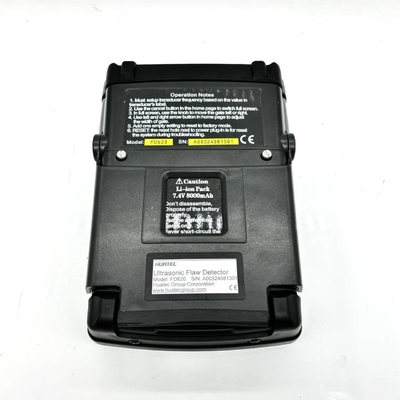

내부 충전 가능한 리소스 이온 배터리 팩 8000 mAh의 7.2V 등급
디스플레이 밝기에 따라 15시간 명목 작동시간
4시간 전형적인 충전 시간
H×W×D(mm):260 × 175 × 60 (mm)

무게 1.2kg
작동 온도:-10~50°C
저장 온도:-30 ~ 50°C
펄스 에너지: 200V, 300V, 400V, 500V 선택 가능
수정: 긍정적 반파, 부정적 반파, 전체 파, RF 시스템
대역폭 (강장기 대역폭 ): 0.2~20MHz
게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트
감도: 선택 가능한 해상도 0에서 최대 120 dB1, 1.0, 2.06.0 dB
변압기 연결: BNC 또는 LEMO

자동으로 테스트 프로세스 및 재생의 비디오를 만들; U 디스크를 사용하여 비디오의 길이는 무제한입니다.
색상 B 스캔
이 장치에는 13개의 국제 표준이 내장되어 있습니다.
파란 치아와 모바일 기기를 연결하여 현장에서 검출 보고서를 생성하고 인쇄합니다.
AWS D11.
곡선 표면 수정 기능
크랙 높이 측정 기능
확대 게이트:게이트 범위의 전체 화면 너비에 대한 확산
자동 이득 함수
커버: 실시간 A-스캔을 60 Hz 업데이트 속도와 A-스캔 디스플레이 커버로 동시에 표시합니다.
피크 홀드: 얼어붙은 피크 파동 형태와 살아있는 A를 비교합니다.
검사 결과를 쉽게 해석하기 위한 스캔
스캔 동결: 디스플레이 동결은 파형 및 음향 경로 데이터를 저장합니다.
경보 비프와 LED
실시간 시계
에코를 채우세요
포착 표시
게이트 안의 에코 색상

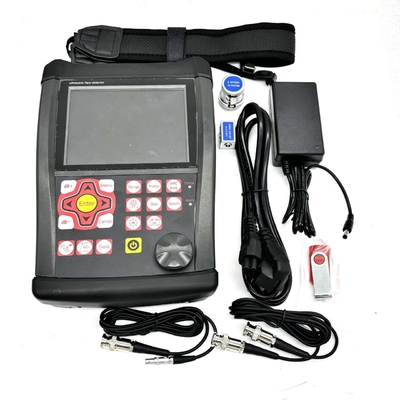

기본 도구 패키지

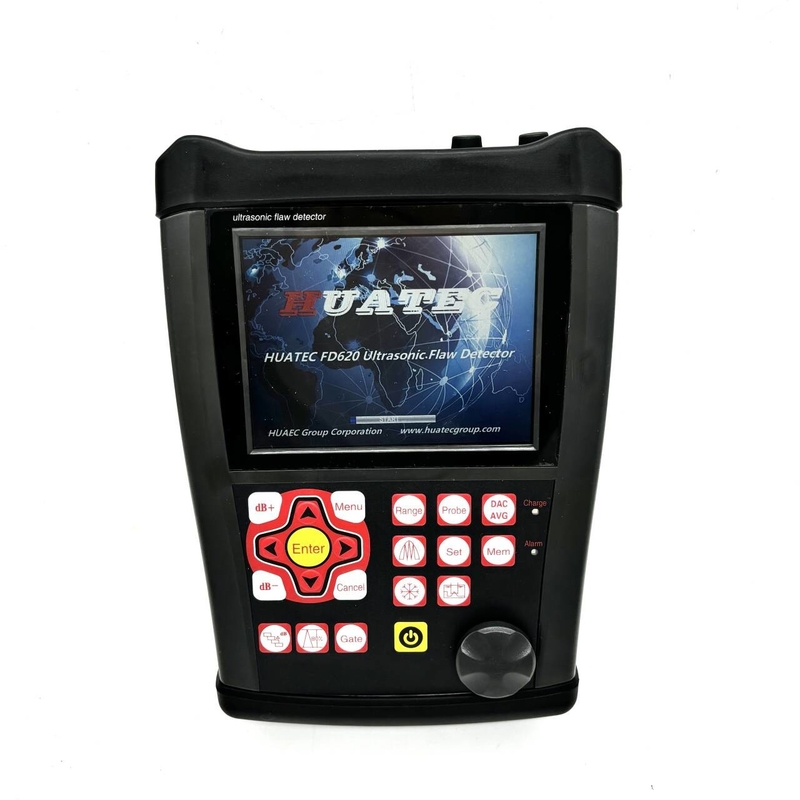

휴대용 초음파 결함 탐지기 FD620 1pc
직선 빔 변환기 (4MHz,Φ10) 1pc
각광선 변환기 (4MHz, 8mm×9mm, 60°) 1pc
연결 케이블 변환기 (Q9-C5 또는 선택적 C9 C5) 1pc
재충전 가능한 리온 이온 배터리 패키지, 8 Amp 시간 1pc
전원 공급 장치 / 충전 장치 1pc
영어 사용 설명서 1pc
앱 소프트웨어 1pc
스트랩 1pc
