제품 상세 정보:
|
| 제품 이름: | 가지고 다닐 수 있는 초음파 결함 탐지기 | 표시: | 7 인치 TFT 색 screen,800*480 결의안 |
|---|---|---|---|
| 조작 모드: | 버튼, 로터리, 터치스크린 | 전원 공급: | 리튬 이온 전지 |
| 강조하다: | 터치 스크린 초음파 결함 탐지기,SD 카드 초음파 결함 감지기,가지고 다닐 수 있는 초음파 결함 탐지기 |
||

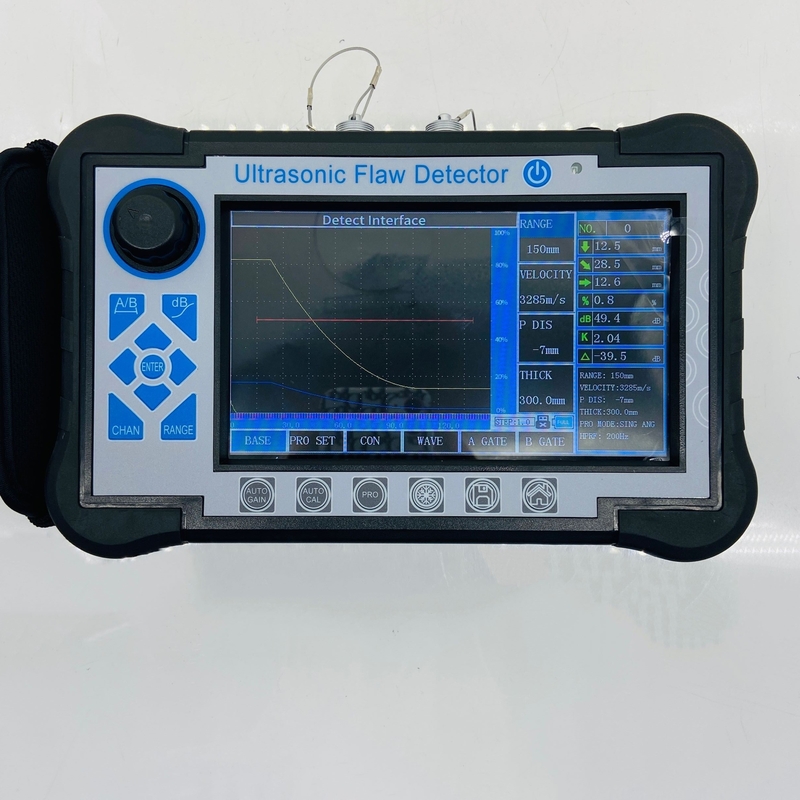

자동 캘리브레이션 기능 휴대용 초음파 결함 탐지기 SD 카드 터치 스크린
특징
● 가까운 거리와 먼 거리의 탐지 요구 사항을 충족시키기 위해 고정도의 정량화 및 위치 설정
● 가까운 필드 실명 구역은 작고, 작은 지름과 얇은 벽 파이프에 대한 탐지 요구 사항을 충족 할 수 있습니다.
●자동 캘리브레이션 기능:하나의 버튼 자동 캘리브레이션,운영하기 쉬운, 자동 테스트 프로브
●오토마틱 표시 결함 에코 위치 ((깊음:d, 수평:p, 거리:s, 진폭,dB,ф)
●3개의 스케일을 자유롭게 전환합니다.
●자동 증강, 피크 앙벨로프, 피크 메모리 기능, 검출 효율을 향상시킬 수 있습니다.
●오차 탐지 과정과 동적 재생을 자동으로 기록합니다.
●φ값 계산:직선 탐사기로 결함 검출을 가동하면 가장 높은 파도를 자동으로 φ값으로 변환 할 수 있습니다.
●500개의 독립적인 채널 (확대 가능) 이 있으며, 모든 산업의 검출 표준을 자유롭게 입력하고 저장할 수 있으며, 현장 검사에 필요한 표준 블록을 가져갈 필요가 없습니다.
● 500개의 A 스캔 파리와 데이터를 자유롭게 저장하고 재생합니다.
● DAC, AVG, TCG 곡선 (깊음 보상) 은 자동으로 생성되며 세분화 될 수 있습니다. 샘플링 포인트는 제한되지 않으며 수정 및 보상 할 수 있습니다.
●14가지 내장된 검사 표준
●무료로 산업 표준을 입력할 수 있습니다.
●파동 폭 과 강도 조절 가능
●B 스캔 및 B 컬러 스캔 기능
●컴퓨터와 통신할 수 있고, WORD 파일을 내보낼 수 있습니다.
●IP65 ABS 플라스틱 케이스, 견고하고 내구성 있고, 방수 및 먼지 방지, 우수한 반 간섭 능력
●데이터 인쇄 보고서 등을 분석하기 위해 (무선) 통신 소프트웨어를 사용
● 26만 가지 색상 의 실제 색상 화면, 강한 빛 이나 희미 한 빛 아래 작업 환경 에 적합 합니다
●고성능 리?? 배터리, 8~10시간 동안 연속적으로 작동할 수 있다
●실시간 시계 기록: 실실 시간 결함 탐지 날짜, 시간 추적 기록 및 저장
●전력 종료 보호, 저장 데이터 손실
●장애 탐지 매개 변수는 자동으로 테스트하거나 미리 설정할 수 있습니다.
●디지털 거부, 이득과 선형성에 영향을 미치지 않습니다
●이득 보상: Db 저하는 표면 거칠성, 구부러진 표면, 두꺼운 작업 조각의 장거리 결함 탐지 등에 대해 수정 할 수 있습니다.
●PC에서 소프트웨어에 의해 결함 탐지기를 작동 할 수 있으며 컴퓨터 제어 결함 탐지기의 목표를 달성합니다.
기술 사양
| 표시 | 7인치 TFT 컬러 화면, 800*480 해상도 |
| 작동 모드 | 버튼, 회전, 터치 스크린 |
| 전원 공급 | 리?? 이온 배터리 |
| 배터리 용량 | 5.0Ah |
| 전력 전압 | 12V |
| 전력량 | 1 |
| 근로시간 | ≥ 8시간 |
| 어댑터 입력 | DC100~240V 50Hz/60Hz |
| 어댑터 출력 | AC 12V |
| 어댑터 전원 | 36W |
| 데이터 저장 | SD 카드 (16G) |
| 경보 | 1 |
| 작업 온도 | -10°C~45°C |
| 저장 온도 | -20°C~60°C |
| IP 등급 | IP65 |
| 차원 | 245*155*55mm |
| 무게 | 1.18kg (배트리 포함) |
| 기존 UT 모델 | |
| 론드 커넥터 타입 | LEMO 00 |
| 채널 유형 | 단일 채널 |
| 채널 번호 | 500 그룹 (용량 조정 가능) |
| 펄스 타입 | 음 급파 |
| 전송 전압 | 50~350V, 50V의 단계 |
| 진압 | 560Ω |
| 이득 | 0~110dB, 단계:0.5/2/6/12dB |
| 좋은 적응 을 얻으십시오 | -4~+4 |
| 면적 보상 | 모든 장점 범위 |
| 작업 주파수 | 0.5~20MHz; |
| 탐사기 유형 | 싱글, 듀얼, 투어, 몰입형 |
| 필터 |
선택적으로 3개: 1~4MHz/0.5~10MHz/2~20MHz |
| 탐지 모드 | 음수/영향/두방향/RF |
| 거부 | 0~80%, 단계 1% |
| 테스트 범위 | 0~15000mm,최저 표시 범위:15mm (제철) |
| 물질 속도 | 100~20000m/s |
| 펄스 이동 | -10~1000mm |
| P 지연 | 0~200us |
| X-VAL | 0~100mm |
| 가이드 | 용접, 엽, 조형 검사 |
| 시험점 | 피크/X-val/J val |
| 측정 |
포트:폭,폭 dB 값,범위,평면 거리,직선 거리,A와 B 포트 사이의 차이 값 커서:2 크로스 커서, 수평 및 수직 거리를 테스트 할 수 있으며 커서 사이의 거리를 테스트 할 수 있습니다 (B 스캔 기능 하에서) |
| 게이트 | 게이트 시작: 모든 범위 |
| 게이트 너비: 모든 범위 | |
| 게이트 레벨:10~90%, 단계:1% | |
| 곡선 | DAC, 최대 6개의 곡선, NB/T 47013, GB/T 11345, GB/T 29712 및 기타 표준을 충족 |
| TCG, 최대 6개의 곡선 | |
| AVG | |
| 다른 기능 | 전체 화면, 커서 스위치 ((범위/높이/지평선), 단일/지속 자동 이득 ((10~100%, 단계 10%), 에코 비교, 에코 풀, 피크 엔버프, 피크 메모리, 빠른 스캔, 외부 모드, 스크린샷 |
| 피크 얼음 / 균열 깊이 / 게이트 확장 / 곡선 표면 수정 / B 스캔 / 평면 용접 시뮬레이션 / 비디오 | |
| 경보 | 소음 및 빛 경보 |
| 감수성 잔해 | ≥ 65dB (~ 200mm) Φ2FH,2.5PΦ20) |
| 수평 선형성 오류 | ≤0.3% |
| 수직 선형성 오류 | ≤ 3% |
| 진폭 선형성 오류 | ≤±2% |
| 약화기 정확성 | 20dB ± 1dB |
| 동적 범위 | ≥32dB |
| 원격 해상도 | ≥26dB |
| 소음 수준 | <40×10-9V/ |
표준 구성
| 이름 | QTY | ||
| 1 | 주 단위 | 1 | |

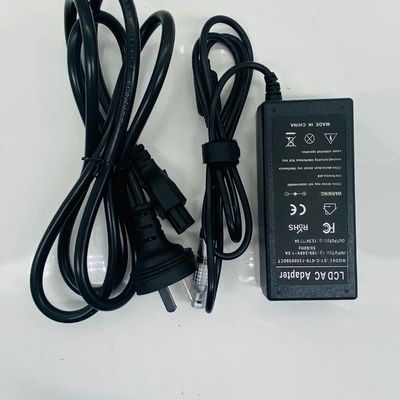

| 2 | 전원 어댑터 | 1 | |

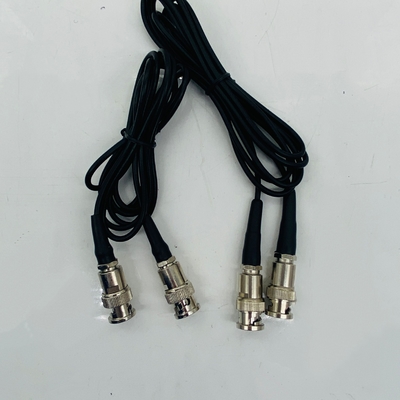

| 3 | 탐지 연결 케이블 | 2 | |

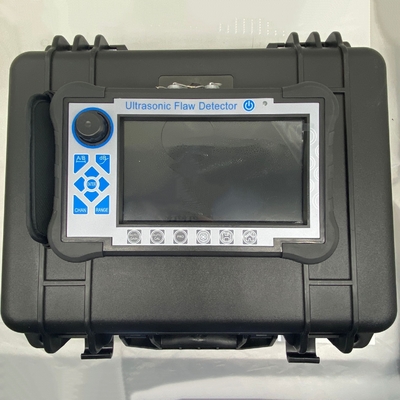

| 4 | 기기 케이스 | 1 | |
| 5 | 사용 설명서 | 1 | |
| 6 | 직선 탐사 10mm 2.5MHz | 1 | |

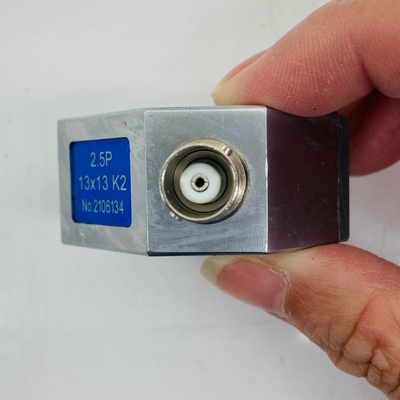

| 7 | 각 탐사 13x13 K2 2.5MHz | 1 | |
| 8 | 보증 카드 | 1 |
