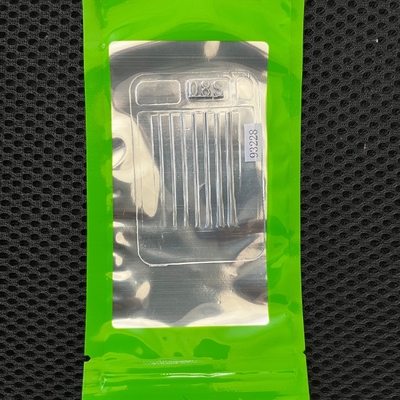

이미지 품질 표시기 IQI 와이어 타입 펜트라미터 엑스레이 결함 탐지 장치 용품

이미지 품질 표시기 (IQI) 와이어 타입 펜트라미터 엑스레이 결함 탐지기 용품

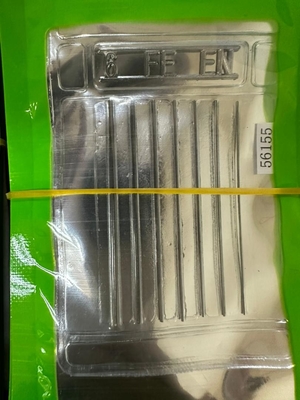

EN 462-1 와이어 유형

EN 462-1 와이어 타입은 독일 표준 (DIN 54. 109) 을 대체하기 위해 유럽 표준으로 도입되었습니다.
영국 표준 연구소 (BS3971:1980 타입 1) 이미지 품질 지표. 각 지표는 일련의
각기 다른 두께의 7개의 평행선으로 구성되어 있으며, 투명하고 유연한 두 개의 얇은 가닥 사이에 장착되어 있습니다.
PVC. 납 모노그램은 가장 두꺼운 와이어의 번호, 재료 및 EN 기호를 나타냅니다.

와이어 직경:

지표 크기:
EN 이미지 품질 지표는 네 가지 크기가 있습니다.
크기 1- 1~7번의 와이어를 함유하고 있으며, 40t~160mm 범위의 가속물 두께에 사용된다
크기 6- 6~12번의 와이어를 함유하고 있으며, 12.5~50mm의 두께에 사용된다.
크기 10一은 10~16번의 와이어를 포함하고 5~20mm의 재료 두께에 사용된다.
크기 13- 13~19번의 와이어를 함유하고 있으며, 2.5~10mm의 두께에 사용된다.
알리 크기는 스틸 ((Fe), 알루미늄 ((AI), 스테인리스 스틸 ((SS) 에서 사용할 수 있습니다. 구리 ((Cu), 지르코늄 ((ZR) 이미지
품질 지표는 크기 6과 10에서만 제공됩니다. 니켈 (Ni) 이미지 품질 지표는 크기 6과 10에서만 제공됩니다.
사이즈6, 10, 13
예를 들어, 아이디티케이션 (즉 납 모노그램), 예를 들어, 사이즈 10 (화선 번호 10 ~ 16)
10FE EN 입니다.

DIN 54 109 와이어 타입
DIN 54 109 와이어 타입 이미지 품질 지표는
EN 462-1과 유사한
미국, 우리 식당은 같은, 그리고 같은 와이어 번호가 있습니다
이니카이오.어리.어리.리 단 하나의 차이점은 리드 모노그램이 EN보다는 DIN을 읽는 것입니다.

예제: 크기 6 스탠의 셀에서 6에서 12까지의 와이어 번호는 6 DINSS가 될 것입니다.

EN 462-2 스텝 퀴즈/홀 타입의 침투계
세트브레지 모양과 네 개의 모델 번호 H5, H9 및 H13에 Ailable

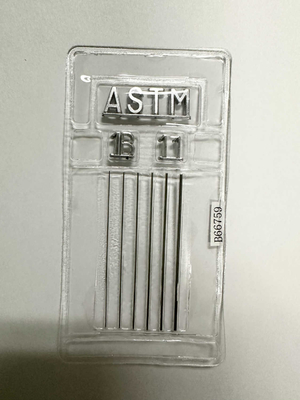

ASTM E747 와이어형 침투계
ASTM E747 와이어 타입 페네트라미터는 서로 다른 두께의 6개의 평행 와이어 시리즈로 구성됩니다.
투명하고 유연한 PVC의 두 얇은 장 사이에 캡슐화되어 있습니다.
가장 두꺼운 와이어, 그리고 재료 그룹 ((1-FE, 01-Ti, 02-AI, 03-Mg, 3-Ni, 4-Cu).
포함됩니다.
