1. 개요

과학과 기술의 지속적인 발전과 함께, 테스트 장비는 지속적으로 업데이트됩니다. 우리 회사는 세계에서 선진국의 기술 발전을 면밀히 따릅니다.그리고 자신의 노력으로, 새로운 HDR-01 디지털 이미지 검출 시스템을 개발했습니다.

이 시스템은 파이프 라인 용접의 검사 결과를 컴퓨터에서 실시간으로 시각적으로 표시 할 수 있으며 운영자가 현장에서 검사 결과를 판단하는 데 도움이됩니다.현장 검사 결과는 원격으로 검색 할 수 있습니다., 기록으로 저장하거나 결과를 전문가에 의해 직접 확인할 수 있습니다. 시스템은 직접 위치 및 위치 정보를 인쇄 할 수 있습니다.작업 현장의 용접 포트 번호, 그리고 일부 관련 정보에 대한 이미지 수정 없이, 완전히 사기 의혹을 피합니다.

이 시스템은 다음과 같은 부분으로 구성됩니다: 원격 PC, DR 이미지 보드 트롤리, 외부 방사선 촬영 기계 트롤리, 내부 촬영 파이프 라인 크롤러 및 기타 시스템.무선 로컬 에어리 네트워크, 지도의 통제와 획득 (전달) 은 한 번에 완료 될 수 있습니다.직원은 원격으로 컴퓨터를 제어 할 수 파이프 라인 용접 검사 완료 하 고 검색 및 평면 필름을 위해 원래 이미지를 저장시스템의 이미지는 명확하며, 이중 유선 평가는 국가 표준의 요구 사항을 완전히 충족하고 초과합니다.

장비 구성 목록:

2장비의 구성

이 시스템은 두 부분으로 구성됩니다: 파이프 내 촬영 장비와 외부 촬영 장비.

내부 사격 장비의 구성:

고주파 X선 파이프 라인 크롤러, 파이프 라인 외벽 크롤러 (평면 패널 탐지기, 중앙 라우터, 하부 컴퓨터 PLC를 탑재), DR 평면 패널 탐지기,PC 워크스테이션 (디지털 이미지 획득 및 처리 소프트웨어).

야외 촬영 장비의 구성:

파이프라인 외벽 등반차 (평면 패널 탐지기, 중앙 라우터, IP10 하위 컴퓨터 PLC, DR 평면 패널 탐지기,파이프라인 외벽 등반차 (지향적인 고주파 X선 발전기), 보조 라우터, IP11 낮은 컴퓨터 PLC), 휴대용 고주파 제어 어댑터, 데이터 케이블, 전원 케이블, PC 작업 스테이션 (디지털 이미지 획득 및 처리 소프트웨어),PC 워크스테이션 (디지털 이미지 획득 및 처리 소프트웨어).

3- 해당 장비의 기술 지표

3.1 이미지 획득 장치:

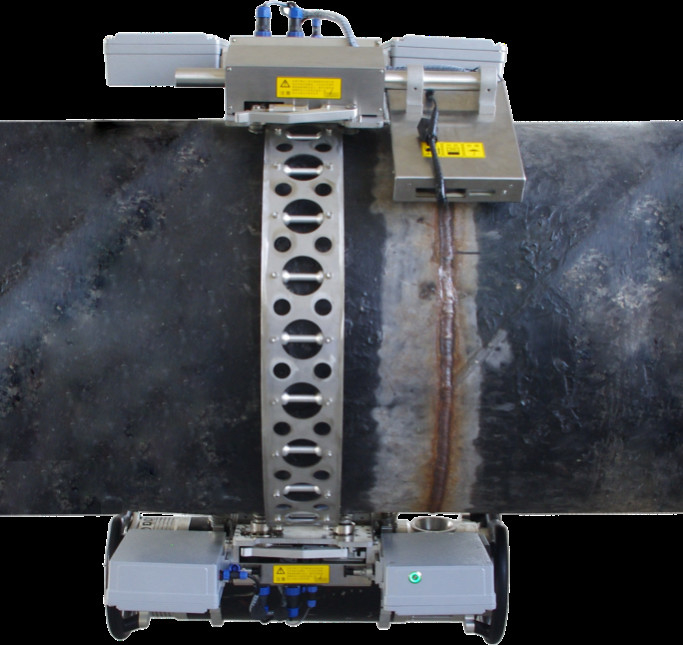

파이프 라인 외부 벽에 올라가는 차 (영상 획득 보드를 운반)

모델: PC10

걸음속: ≥100mm/s

- 걷기 방법은 경로 유형을 채택하여 용접 매듭에 수직으로 위치: ± 1mm, 걷기 방향의 위치 정확도: ± 1mm;

- 1600mm 미만의 파이프 라인의 중앙 트랜스 일광 및 이중 벽 단일 그림자 DR 검출의 요구 사항을 충족시킬 수 있습니다.

5G 듀얼 주파수 무선 통신 시스템을 채택하고 제어 거리: 100 미터 (오픈 필드)

36V의 통합된 저온 리?? 배터리로 작동합니다. 교체하기 쉽고 영하 40°C에서 정상적으로 작동 할 수 있습니다.

작업 시간: 8 시간 이상 (외부 벽을 오르는 자동차 전원 공급 시스템에 연결되면 10 시간 이상 작업 시간);

전력 소비: ≤150W

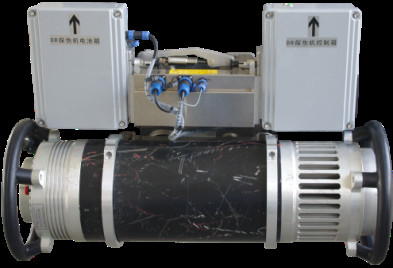

3.2 파이프 라인의 바깥 벽을 오르는 것 (X선 기계를 운반하는 것)

모델: PC11

걷기 속도: ≥100mm/s

- 걷기 방법은 경로 유형을 채택하여 용접 매듭에 수직으로 위치: ± 1mm, 걷기 방향의 위치 정확도: ± 1mm;

그것은 711mm 또는 그 이하의 지름의 파이프에 대한 이중 벽 단일 그림자 방향 광선 기계의 운전 요구 사항을 충족 할 수 있습니다

5G 듀얼 주파수 무선 통신 시스템을 채택하고 제어 거리: 100 미터 (오픈 필드)

36V의 통합된 저온 리?? 배터리로 작동합니다. 교체하기 쉽고 영하 40°C에서 정상적으로 작동 할 수 있습니다.

■ 노동시간: 10시간 이상

전력 소비: ≤150W

튜브 벽 바깥에 올라가는 차 (영상 획득 보드) 와 동시 운전하여 쌍벽 단일 그림자 DR 변광 검사 요구 사항을 완료합니다.

3.3 평면 판 탐지기 (평면판은 사용자 요구에 따라 선택되며 가격은 다릅니다)

X선 변환층: 무형 실리콘

스킨틸라터: CSI;

∙ 픽셀 피치: 120μm

∙검출기의 효과적 영상 영역:150×180mm;

∙ 픽셀 행렬: 1280×1024;

AD 변환: 6bt

선 쌍 해상도: ≥4.0LP/mm

DQE@0.0LP/mm (2.5μGy, RQA5): 65%

MTF@1.0LP/mm: 0.66;

MTF@2.0LP/mm: 0.35;

최소 검출 복용량: 14nGy

광선 에너지 (정적 KV 값): 40~300kv

환경 온도 범위: 5~35°C

상대 습도 범위: 10~75%PH

부하전력: 20W

수신된 방사선 에너지: 320kV

연속 작업 시간: 10시간 이상

전원 공급: DC 24V

배터리: 내장 배터리 1급

무게: 3kg

무선 데이터 전송 프로토콜: 802.11ac

3.4 디지털 이미지 획득 및 처리 소프트웨어

하나의 키 검사 기능을 사용하면 운영자는 소프트웨어 데이터베이스에서 미리 설정된 파이프 라인 매개 변수에 따라 파이프 지름과 벽 두께를 선택합니다.그리고 검사 된 용접의 용접 번호를 입력합니다.. 시스템은 자동으로 미리 설정된 매개 변수를 선택하고 자동으로 전체 용접을 완료합니다. 탐지 및 저장. 소프트웨어는 수동 개입 기능을 가지고 있습니다.탐지 속도를 조절할 수 있는, 탐지 속도를 높이고 줄이고 필요에 따라 탐지 단계 길이를 조정합니다.

- 조작자는 테스트 전에 창 너비와 창 위치를 미리 설정할 수 있으므로 수집된 이미지의 밝기와 대조가 일관합니다.수집이 완료된 후 직접 평가할 수 있습니다..

- 양성 및 부정적 이미지 반전, 이미지 반전 및 회전, 이미지 확대 및 로밍, 이미지 인터폴레이션 가장자리 강화, 부분 확대 / 원래 이미지의 복원알파노메리크 표기, 이미지 표시

√ 선형 선분 측정

결함 측정 (점, 선, 각 등을 기하학적으로 측정) 및 결함 표시 기능

MFT 듀얼 필라멘트 이미지 퀄리티 미터 (공간 해상도) 로 자동 측정 및 계산 기능.

회색 값의 실시간 표시, 자동 계산 및 평균 값의 표시

- 정상화 된 신호-음악 비율 (SNR) 측정 및 계산 기능.

● 선임 운영자는 실시간으로 트랜스 일루미네이션 프로세스 파일을 컴파일하고 수정할 수 있으며 운영자는 언제든지 현재 이미지 트랜스 일루미네이션 프로세스 매개 변수 및 출력을 볼 수 있습니다.

- 톱니 이미지 꿰매는 용역이 있습니다.

이 이미지 는 DICONDE 형식으로 되어 있으며 JPG 와 같은 다른 일반적인 형식으로 변환 될 수 있다. 또한 DCN, BMP, RAW, TF 와 같은 다양한 형식의 이미지 저장을 지원 한다.

3.5 작업장

이미지 수집 및 분석 작업 스테이션의 기술적 매개 변수:

장치 모델: Precision 3530

장비 브랜드:

원본 윈도우10 운영 체제

인텔 (Intel) Corc (R) i7-8750H 프로세서-CPU 주파수 (MHz) 6 코어, 9M, 2.20 GHz, 4.1 GHz, 인텔 모바일 CM246 칩셋

VGA 컨트롤러는 NVDIA GeForce950M4GB 칩셋을 채택합니다.

메모리 (RAM): 16~32GB (DDR4 2666MHZ);

SATA 하드 디스크: 512GB (고체 상태) + 2TB (기계);

그래픽 칩: NvidiaQuadro P600+HD630, 4GB GDDR5 독립;

15.6인치 FHD WVA, 1920x1080, 반등 방지, 72% 색상 스펙트럼, 카메라와 마이크, WWAN 지원이 없습니다.

무게: 2.21kg

손바닥 받침대: 보안 칩 + 썬더볼트 없이 손바닥 받침대

무선 네트워크: 인텔® 듀얼밴드 무선 AC 9560, 802.11ac, MU-MIMO 듀얼밴드 2x2 + 블루투스 5.0;

■ 스마트 카드 리더, HDMI 인터페이스, USB3.0 인터페이스

전원 공급: 130W AC 어댑터, 7.4mm 배럴

완전히 밀폐 된 케이스 디자인: 보호 수준은 모래, 먼지 및 액체의 침투를 방지 할 수있는 P65 인증을 통과했습니다.

3.6 장비 이름:

휴대용 고주파 일정한 전압 X선 결함 탐지기와 제어 시스템

모델: D300G

작동 환경 온도: -20°C~50°C

작동 환경 습도 ≤85%

입력 전압 범위: AC190v ~ AC265v

입력 전압 주파수 범위: 50HZ~60HZ

7인치 큰 LCD 화면 중국어 메뉴 디스플레이

X선 튜브: 세르메트 튜브

X선 튜브 전원 공급 모드: 일정한 전압

X선 튜브 전압 조정 범위: 120~300kV

파이프 전압 조정 단계: 1kV/단계

X-선 튜브 전류: 0.5-3.0mA

파이브 전류 조정 단계: 0.1 mA/단계

최대 노출 시간 설정: 0.1~60min (정확 0.1min)

X선 튜브의 최대 전력: 900W

작동 주파수: 100kHz

포커스 크기: 3.0mm EN12543 표준

진입 두께: 70mm (중력 길이는 600mm, 노출 시간은 20분, 흑색은 2.0D)

임시 부하율: 100% (환경 온도가 20°C면 최대 전력 조건)

방사선 각: 40°×55°

추가 필터: 4mm 알루미늄 동등

파이프 헤드 크기: Φ295×752 (끝 링 포함)

파이프 헤드의 무게: 30kg

연결 케이블: 25m

전력 케이블: 10m

컨트롤러 크기: 410×228×300mm

제어기 무게: 11kg

안도 냉각 방법: 강제 공기 냉각

3.7 레일:

스펙트럼: φ711mm
