제품 상세 정보:
|
| 제품 이름: | 거칠기 기복 테스터 | 모델: | SRT-7300+ |
|---|---|---|---|
| 테스트중인 범위: | X 방향 50mm | 결의: | 0.00016μm/±μm -0.016μm/±400μm |
| 강조하다: | SRT-7300+ 프로파일 측정기,프로파일 측정 기구,거칠성 프로파일 측정 기구 |
||
SRT-7300+ 거칠성 및 프로파일 측정 장치
적용 분야:

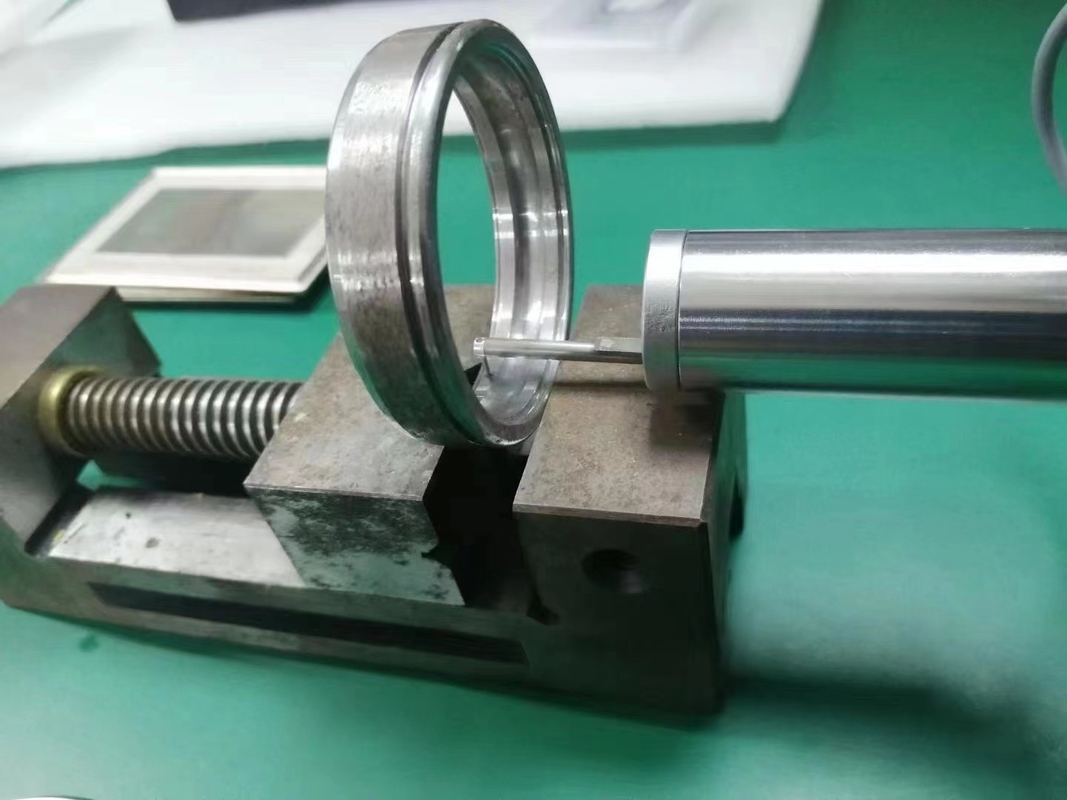

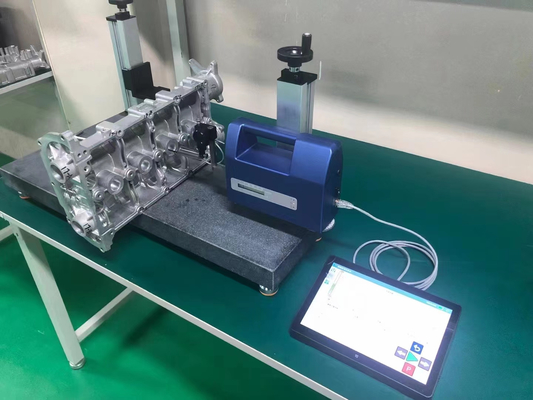

SRT-7300+ 거칠성 및 프로필 측정 도구는 최신 ISO 국제 표준에 완전히 맞는 제품입니다.그것은 부분의 표면 품질을 평가하는 다목적 휴대용 도구입니다.그것은 여러 국가 및 국제 표준에 따라 여러 매개 변수를 가지고 있습니다. 그것은 다양한 부분의 거칠성, 파동성 및 원래 윤곽을 평가 할 수 있습니다. 그것은 평면을 측정 할 수 있습니다.원통면과 원통면, 내부 구멍 표면 및 베어링 경주 경로 등 큰 측정 범위, 안정적인 성능 및 높은 정밀도의 특성을 가지고 있습니다. 생산 현장에 적합합니다.과학 연구실과 기업 측정실해당 매개 변수는 선택된 측정 조건에 따라 계산되며 측정 결과는 LCD 화면에 숫자 및 그래픽 형태로 표시 될 수 있습니다.또는 프린터로 출력. SRT-7300은 컴퓨터에 연결 될 수 있습니다. 컴퓨터 특수 분석 소프트웨어는 측정 작업을 직접 제어하고 강력한 고급 분석 기능을 제공합니다.
도구는 필터 프로필과 직접 프로필에 대한 매개 변수 계산을 수행하고 모든 계산은 GB / t3505-2009 (제품 기하학적 기술 사양 (GPS),표면 구조, 프로파일 방법, 용어, 정의 및 표면 구조 매개 변수).
특징:
1. 스크래치 깊이와 단계 높이를 측정 할 수 있습니다
21000um 초대 폭의 인덕티브 센서
3거칠성, 파동성 및 원래 윤곽 매개 변수를 측정하고 그래픽을 표시 할 수 있습니다.
4가이드와 가이드 없는 두 가지 측정 방법이 있습니다.
5센서는 센서 리프팅 프레임을 통해 호스트와 연결되어 있으며, 센서의 높이는 플랫폼의 도움없이 조정 될 수 있습니다.
| 테스트 범위 | X 방향 | 50mm | |
| Z 방향 | ±1000μm | ||
| 결의 | X 방향 | 0.00016μm/±μm -0.016μm/±400μm | |
| 드라이브 | 직선성 | (0.05+2.5L/1000) μm (L;시험 길 (mm)) | |
| 분석 항목 | 해당 표준 | ISO1997,Din1990,ASME1995,JIS1994 | |
| 매개 변수 | 경직성 | 라맥스, 라민, 라, 라스드, Rqmax, Rqmin, Rq, Rqsd, Rzmax, Rzmin, Rz, Rzsd, Rt, R3z, Rcmax, Rcmin, Rc, Rcsd, Rpmax, Rpmin, Rp, Rpsd, Rvmax, Rvmin, Rv, Rvsd, Rsmmax, RSmmin, RSm, RSmsd, Pc, RΔamax, RΔamin,RΔa, RΔasd, RΔqmax, RΔqmin, RΔq, RΔqsd, Rλamax, Rλamin, Rλa, Rλasd, Rλqmax, Rλqmin, Rλq, Rλqsd, Lr, Rskmax, Rskmin, Rsk, Rsksd, Rkumax, Rkumin, Rku, Rkusd, Rmax, Rmin, RzImax, RzImin, Rz.I, Rz.Isd,Rsmax, Rsmin, RS, RSsd, Rsk.J, Rku.J, Rpm, Rpmsd, Rymax, Rymin, Ry, Rysd, Smmax, Smmin, Sm, Smsd, Smax, Smin, S, Ssd | |
| 파동성 | Wmax, Wamin, Wa, Wasd, Wqmax, Wqmin, Wq, Wqsd, Wzmax, Wzmin, Wz, Wzsd, Wt, Wcmax, Wcmin, Wc, Wcsd, Wpmax, Wpmin, Wp, Wpsd, Wvmax, Wvmin, Wv, Wvsd, WSmmax, Wsmmin, WSm, WSmsd, WΔqmax, WΔqmin, WΔq,WΔqsd, Wskmax, Wskmin, Wsk, Wsksd, Wkumax, Wkumin, Wku, Wkusd, Wca, WC-q, WC-t, WC-v, WC-Sm | ||
| 프로파일 | Pa, Pq, Pt, Rz.J, Pc.I, Pp, Pv, PSm, PΔq, TITL, Psk.J, Pku.J, Rmax | ||
| 특수 거칠성 | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | ||
| 이유 | NCRX, R, Rx, AR, NR, CPM, SR, SAR, W, Wx, AW, Wte, NW, SW, SAW | ||
| 평가 곡선 | 거칠성 곡선, 파동성 곡선, 프로필 곡선, 특수 거칠성 곡선, 거칠성 모티프 곡선, 파동성 모티프 곡선, 봉투 파동성 곡선 | ||
| 특징 곡선 | 부하 곡선, 진폭 분포 곡선 | ||
| 필터 | 필터 | 가우스 필터, FFT 필터, 2RC 필터 | |
| 필터 정지 | λc:0.25,0.8,2.5,8mm λs:0.25,0.8,2.5,8,2580μm λf: 25mm |
||
| 평가 기간 | |||
| 테스트 속도 | 0.1mm/s,0.5mm/s,1.0mm/s,1.5mm/s,2.0mm/s | ||
| 센서 | 모델 | 표준 유니버설 타입 | |
| 센서 모드 | 이차 인덕턴스 | ||
| 테스트 범위 | ±1000μm | ||
| 시험 바늘 | 5μm R 다이아몬드 90° | ||
| 시험력 | 4mN 이하 | ||
| 운영자 | 표시 | 7인치 컬러 LCD 터치 스크린 | |
| 데이터 출력 | SD 카드/블루투스 연결 PC/PC 프린터 | ||
| 언어 | 중국어/영어 | ||
| 크기와 무게 | 전력/소비 | AC220V±10% 내장 재충전 배터리 (AC 변압기 충전), 충전시간 5시간 | |
| 전력 소비 | 약 30VA (완전 충전 시 최대 400번까지 측정할 수 있습니다) | ||
| 무게 | 순중량 3.4kg 총중량 4.75kg | ||
| 크기 설정 | 운전자 364 (W) * 80 (D) * 145 (H) 운영자 212 ((W) *182 ((D) *50 ((H) |
||
| 패키지 크기 | 410mm ((W) * 340 ((D) * 180 ((H) | ||
