제품 상세 정보:
|
| 제품명: | 조도 기계 | 모델: | SRT-7150 |
|---|---|---|---|
| 전력 수요: | 약 500W | AC 전원: | 220V ± 10 %, 50Hz |
| 강조하다: | 500W의 표면 거칠성 검사기,휴대용 윤곽 그래프 프로필로미터,통합 표면 거칠성 기계 |
||

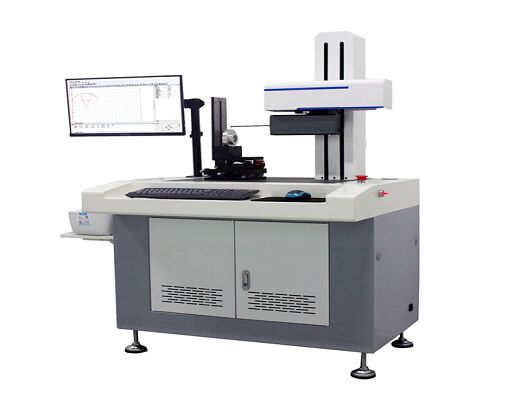

표면 거칠기 시험기 500W 윤곽 그래프 프로파일러 통합
1. 제품명: 표면 거칠기 프로파일러 통합 장비
2. 제품 모델: SRT-7150
4. 주요 장점
수십 년간 정밀 측정에 전념해 왔습니다!
ISO9001 품질 경영 시스템 인증, 지식 경영 시스템 인증;
국가 지적 재산권 우수 기업 인증;
EU CE 인증 수출 통과;
l제품 다각화: 고객 맞춤 지원;
5. 장비 설명 및 측정 범위:
SRT-7150은 표면 거칠기 및 윤곽 측정을 위한 통합 측정 장비입니다.
고정밀 격자 측정 시스템, 고정밀 연삭 가이드 레일, 고성능 비접촉 선형 모터, 고성능 거칠기 측정 모듈, 고성능 컴퓨터 제어 시스템 기술 및 완벽한 다기능 소프트웨어를 사용하여 다양한 공작물의 표면 거칠기 및 프로파일을 측정하고 분석합니다.
이 장치는 평면선 및 단면 프로파일 매개변수, 표면 파형 매개변수, 거칠기 매개변수 등 다양한 기계 부품의 다양한 매개변수를 측정할 수 있습니다.
직선도, 경사, 각도 처리, 원 처리(직선에서 접선까지의 거리, 원 중심에서 원 중심까지의 거리, 호의 반경, 교차점에서 원 중심까지의 거리, 원 중심에서 직선까지의 거리), 점선 처리(교차점에서 직선까지의 거리, 교차점에서 원 중심까지의 거리, 두 직선의 교차점, 교차점에서 교차점까지의 거리), 로그 곡선, 홈 폭, 홈 깊이, 홈 가장자리 거리, 홈 중심 거리, 경사, 수평 거리, 수직 거리 및 기타 부품의 형상 매개변수를 측정할 수 있습니다.
베어링 산업, 기계 가공, 자동차, 오토바이, 정밀 하드웨어, 정밀 공구, 금형, 공구, 광학 부품 및 기타 산업에 적합합니다.
6. 적용 사례:
피스톤 정밀 스프링
(1) 고정밀, 고안정성, 고반복성, 긴 수명;
1) 선도적인 고정밀 격자 측정 시스템 및 고정밀 인덕턴스 측정 시스템을 선택하여 측정 정확도가 매우 높습니다.
2) 고정밀 연삭 가이드 레일 시스템의 독립적인 연구 개발, 레일 재료 내마모성이 우수하여 시스템의 안정적이고 신뢰할 수 있는 작동을 보장합니다.
3) 고성능 선형 모터 구동 시스템은 높은 측정 안정성과 우수한 반복성을 보장합니다.
4) 측정 테이블은 Y 방향, 수평 방향, 수평 섹터 방향 및 다양한 각도를 조정할 수 있으며 다양한 각도를 조정할 수 있어 사용자 측정 요구에 매우 편리합니다.
(2) 지능형 소프트웨어 시스템:
장비 작동 인터페이스가 친숙하여 작업자가 장비 작동을 쉽게 숙지할 수 있으며 사용이 매우 간단합니다.
1) 회사가 수년간 축적한 실용적인 측정 소프트웨어 설계 경험은 고객에게 간단하고 실용적이며 빠른 작동 경험을 제공합니다.
2) 강력한 기능으로 데이터를 자동 처리하고 다양한 형식의 보고서를 인쇄하며 측정 기록을 자동으로 표시, 인쇄, 저장, 조회합니다. 데이터는 검증 작업 시간을 차지하지 않고 중앙에서 보관하거나 인쇄할 수 있습니다.
3) 측정 범위가 넓어 거의 모든 유형의 공작물 윤곽 측정에 대한 특수 측정 기능을 충족할 수 있으며, 특수 공작물 나사, 베어링, 나사산 등도 포함됩니다.
4) 측정된 섹션은 평가를 위해 자동으로 또는 수동으로 선택할 수 있으며, 소프트웨어 기능은 고객 요구 사항에 따라 사용자 정의할 수 있습니다.
5) 컴퓨터 대용량 데이터베이스 저장을 사용하여 모든 검증 결과를 기록할 수 있습니다.
8. 사용 환경 요구 사항:
1) 전력 요구 사항: 약 500W
2) AC 전원: 220V ± 10%, 50Hz
3) 환경 요구 사항: 온도 - 10 ~ 30°C;
4) 상대 습도:< 85%
5) 설치 장소에 명확한 진동원이 없어야 합니다.
6) 개별 접지선
7) 측정에 영향을 줄 수 있는 먼지, 진동, 소음, 기류, 부식성 가스 및 강한 자기장이 주변에 없어야 합니다. 최대 지면 진동 RMS: 50HZ 5.0μm/s
9. 기술 매개변수:
| 프로젝트 모델 | SRT-7150 | |
|
X축 슬라이딩 선형 가이드 레일 |
이동 정확도 | ≤0.5μm /80mm |
|
X축 위치 지정 격자 눈금자 |
해상도 |
0.1μm
|
| 생산지 | 중국 | |
| 데이터 센서 | 해상도 | 0.02μm |
| 생산지 | 해외 수입 | |
| 시스템 해상도 | 65536:1 | |
| 선형 정확도 | ≤±(1.5+|0.2H|)μm | |
| 원호 | ≤±(2＋R/8)μm | |
| 각도 | ≤±2′ | |
| 직선도 | ≤0.8μm/100mm | |
| 거칠기 측정 | ||
| 측정 범위 | X축 | Ra:0.01 - 10μm |
| Z1축 | ±500μm | |
| 평가 매개변수 |
거칠기 평가 매개변수:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq 및 Rmr(c); 리플 정도 평가 매개변수:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 및 Wmr(c); 원본 윤곽 평가 매개변수:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 및 Pmr(c) |
|
| 샘플링 길이-L | 0.08,0.25,0.8,2.5,8(mm); | |
| 평가 길이 | GB / T10610-2009 표준 구현에 따름 | |
| 표시 오차 | ±5% | |
| 표시 반복성 | 2% | |
| 윤곽 측정 | ||
| 측정 범위 | X축 | ≤150mm |
| Z축 | ≤300mm(사용자 요구에 따라 조정 가능) | |
| Z1 | ≤40mm | |
| 테이블 이동 속도 | 0.05-0.8mm/s (4단, 자동 속도 조절) | |
| 작업 환경 |
작업 온도: 10°C-30°C(상온) 습도 20-80%RH 명확한 진동원 없음 |
|
| 필요 전원 | 220V 50Hz 0.5Kw 개별 접지선 | |
| 장비 크기 (길이 × 너비 × 높이) | 980×740×1500(mm) | |
| 장비 무게 | 약 120Kg | |
참고: 상기 기술 매개변수는 사용자의 실제 요구에 따라 조정될 수 있습니다. 다양한 문제에 대해 기술자에게 문의해 주십시오.
6. 제품 표준 구성:
|
부품명
|
프로젝트명 |
| 기계 부품 | 호스트 장비 프레임 x1 |
| 대리석 작업 테이블 x1 | |
| 범용 정밀 조정 테이블 x1 | |
| 컬럼 시스템 x1 | |
| 수평 가이드 레일 이동 장치 x1 | |
| 전기 부품 | 전기 제어 시스템 x1 |
| 선형 격자 x1 | |
| 인덕턴스 센서 x1 | |
| 컴퓨터 x1 | |
| HP 잉크젯 프린터 x1 | |
| 특수 측정 소프트웨어 x1 | |
|
표준 부품
|
표준 크기 볼 x1 |
| 고표준 블록 x2 | |
| 거칠기 장비 표준 블록 x1 | |
| 니들 |
프로브 및 측정 니들 (두 개의 축 모양, 두 개의 뾰족한 모양) x4 |
| 기타 | 표준 공구 상자 x1 |
