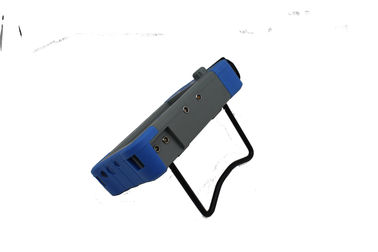

휴대용 초음파 결함 탐지기 SD 카드 터치 스크린 A 스캔 B 스캔 FD580 낮은 소음

SD 카드 터치 스크린 휴대용 초음파 결함 탐지기 A 스캔 B 스캔 FD580 저소음



소개



디지털 초음파 결함 검출기는 터치스크린인 고급형으로, 균열, 용접, 기공, 모래 구멍, 내포물, 접힘 등과 같은 작업물 내부의 다양한 결함을 빠르고 쉽게 손상 없이 정확하게 감지, 위치 지정, 평가 및 진단할 수 있습니다. 전력, 석유화학, 보일러 및 압력 용기, 철구조, 군사, 항공우주, 철도 운송, 자동차, 기계 및 기타 분야에 적용되었습니다. 비파괴 검사 산업에 필수적인 도구입니다.



특징



● 근거리 및 원거리 감지 요구 사항을 충족하는 고정밀 정량화 및 위치 지정

● 근거리 사각지대가 작아 소구경, 박벽 파이프의 검출 요구 사항을 충족할 수 있습니다.

● 자동 교정 기능: 버튼 하나로 자동 교정이 가능하며 조작이 간편하고 자동 테스트 프로브 "P 지연", "K 값", "X 값" 및 속도

● 결함 에코 위치 자동 표시(깊이: d, 수평: p, 거리: s, 진폭, dB, ф)

● 3개의 스케일을 자유롭게 변경 가능(깊이:d, 수평:p, 거리:s)

● 자동 이득, 피크 엔벨로프, 피크 메모리 기능으로 감지 효율을 향상시킬 수 있습니다.

● 결함 탐지 과정 자동 기록 및 동적 재생

● φ 값 계산: 직선 프로브로 단조 결함 탐지, 가장 높은 파동 변환 φ 값을 자동으로 찾을 수 있습니다.

● 500개의 독립 채널(확장 가능)로 모든 업종의 검출 기준을 자유롭게 입력 및 저장할 수 있으며, 현장 검사를 위해 표준 블록을 휴대할 필요가 없습니다.

● 500개의 A-스캔파와 데이터를 자유롭게 저장, 재생

● DAC, AVG, TCG 곡선(깊이 보상)은 자동 생성되고 분할이 가능합니다. 샘플링 포인트는 제한이 없으며 수정 및 보상이 가능합니다.

● 14가지 내장 검사기준

● 모든 산업 표준에 자유롭게 참여 가능

● 펄스 폭 및 강도 조절 가능

● B스캔 및 B컬러 스캔 기능；

● 컴퓨터와 통신이 가능하며, WORD 파일, 탐지 보고서도 내보낼 수 있습니다.

● IP65 ABS 플라스틱 케이스, 튼튼하고 내구성이 뛰어나며 방수 및 방진 기능이 뛰어나며 간섭 방지 능력이 뛰어납니다.

● (무선) 통신 소프트웨어를 이용하여 데이터 인쇄 보고서 등을 분석합니다.

● 26만 컬러 트루컬러 화면으로 강한 조명이나 어두운 조명 아래 작업 환경에 적합

● 고성능 리튬 배터리, 8-10시간 연속 작동 가능

● 실시간 시계 기록 : 실시간 결함 탐지 날짜, 시간 추적 기록 및 저장

● 전원 차단 보호, 저장 데이터 손실 불가

● 결함 탐지 매개변수는 자동으로 테스트되거나 사전 설정될 수 있습니다.

● 디지털 거부, 이득 및 선형성에 영향을 미치지 않습니다.

● 이득 보상: Db 감쇠는 표면 거칠기, 곡면, 두꺼운 작업물의 장거리 결함 탐지 등에 대해 보정될 수 있습니다.

● PC에서 소프트웨어로 결함 검출기를 작동시켜 컴퓨터 제어 결함 검출기의 목적을 달성할 수 있습니다.



기술 사양

표시하다	7인치 TFT 컬러 스크린, 800*480 해상도
동작 모드	버튼, 회전식, 터치 스크린
전원 공급	리튬 이온 배터리
배터리 용량	5.0아아
전원 전압	12V
전력량	1
근무 시간	≥8시간
어댑터 입력	DC100～240V 50Hz/60Hz
어댑터 출력	교류 12V
어댑터 전원	36W
데이터 저장고	SD카드(16G)
경보	1
작동 온도	-10℃～45℃
보관 온도	-20℃～60℃
IP등급	IP65
치수	245*155*55mm
무게	1.18kg(배터리 포함)
기존 UT 모델
프로브 커넥터 유형	레모 00
채널 유형	단일 채널
채널 번호	500개 그룹(확장 가능)
펄스 유형	음의 날카로운 파동
전송 전압	50～350V, 50V 스텝인
제동	560Ω
얻다	0~110dB, 단계: 0.5/2/6/12dB
이득 미세 조정	-4~+4
표면 보상	모든 이득 범위
작동 주파수	0.5~20MHz；
프로브 유형	싱글, 듀얼, 스루, 침지형
필터	선택 사항 3가지: 1~4MHz/0.5~10MHz/2~20MHz
감지 모드	네거티브/포지티브/양방향/RF
거부하다	0~80%, 1단계
테스트 범위	0~15000mm, 최소 표시 범위: 15mm(강철)
재료 속도	100~20000m/s
펄스 변위	-10~1000mm
P 지연	0~200us
엑스발	0~100mm
가이드	용접, 판금, 단조 검사
테스트 포인트	피크/X-값/J값
측정	Gate: 진폭, 진폭 dB 값, 범위, 수평 거리, 수직 거리, A와 B Gate의 차이 값 커서: 2개의 교차 커서, 수평 및 수직 거리, 커서 간 거리를 테스트할 수 있습니다(B 스캔 기능 사용 시)
문	게이트 시작: 모든 범위
	게이트 폭:모든 범위
	게이트 레벨: 10~90%, 단계: 1%
곡선	DAC, 최대 6개 곡선, NB/T 47013, GB/T 11345, GB/T 29712 및 기타 표준을 충족합니다.
	TCG, 최대 6개의 곡선
	평균
기타 기능	전체 화면, 커서 전환(범위/높이/수평), 단일/연속 자동 이득(10~100%, 단계 10%), 에코 비교, 에코 전체, 피크 엔벨로프, 피크 메모리, 빠른 스캔, 외부 모드, 스크린샷
	피크 동결/균열 깊이/게이트 확장//곡면 수정/B 스캔/평면 용접 시뮬레이션//비디오
경보	소리와 빛 알람
민감성 잔여물	≥65dB(200mm—Φ2FH, 2.5PΦ20)
수평 선형성 오류	≤0.3%
수직 선형성 오류	≤3%
진폭 선형성 오류	≤±2%
감쇠기 정확도	20dB ±1dB
다이나믹 레인지	≥32dB
먼 해상도	≥26dB
소음 수준	＜40×10-9V/



















































































































































































표준 구성



	이름	수량
1	본체	1
2	전원 어댑터	1
삼	프로브 연결 케이블	2
4	악기 케이스	1
5	사용 설명서	1
6	직선 프로브 10mm 2.5MHz	1
7	각도 프로브 13x13 K2 2.5MHz	1
8	보증서	1































추가 액세서리:

데이터 관리 소프트웨어

데이터 관리 케이블 RS232

스트레이트 프로브(5MHZ-ф20)

스트레이트 프로브(2.5MHZ-ф20)

직선 프로브(2.25MHZ-ф20)

스트레이트 프로브(1MHZ-ф20)

각도 프로브(4MHZ-45도, 8*9mm)

각도 프로브(4MHZ-60도, 8*9mm)

각도 프로브(4MHZ-70도, 8*9mm)

각도 프로브(4MHZ-80도, 8*9mm)

각도 프로브(2MHZ-45도, 8*9mm)

각도 프로브(2MHZ-60도, 8*9mm)

각도 프로브(2MHZ-70도, 8*9mm)

각도 프로브(2MHZ-80도, 8*9mm)

프로브 T/R(5MHz-ф20mm, 초점 15mm)

프로브 T/R(2.5MHz-ф20mm, 초점 15mm)

프로브 연결 케이블(BNC-BNC)

프로브 연결 케이블(BNC-Lemo 00)

프로브 연결 케이블(BNC-Lemo 01)

프로브 연결 케이블(Lemo 00-Lemo 01)

리튬이온 배터리

전원 어댑터(4A/9V)

전원 케이블

가죽 케이스
