제품 상세 정보:
|
| 대역폭: | 0.1MHz~20MHz | 얻다: | 120dB, 속도 0.1dB, 1dB, 10dB |
|---|---|---|---|
| 디스플레이 화면: | 5.0인치 LCD, 유효 디스플레이 크기는 길이 108mm, 너비 64mm입니다. | 메모리: | SD 카드 1G |
| 정량적 모드: | DAC 곡선, AVG(DGS) 곡선 | 감지 모드: | 전파, 양의 반파, 음의 반파, RF |
| 펄스 전압: | 25V~300V 조정 가능 스테핑 25V | ||
| 강조하다: | 휴대용 초음파 결함 탐지장,전 스냅 초음파 결함 탐지장,SD 카드 결함 탐지장 |
||

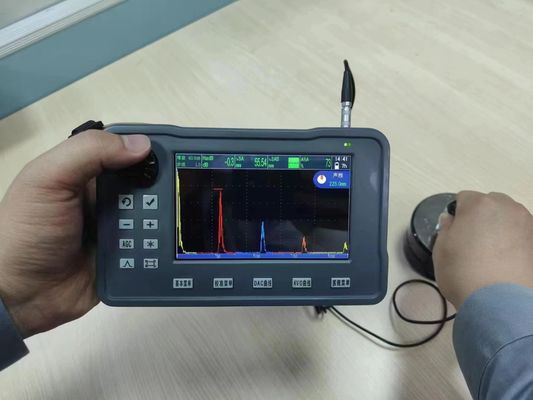

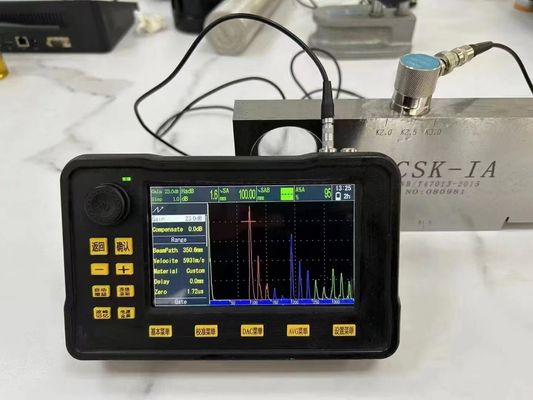

FD540mini 휴대용 초음파 결함 탐지기 풀 터치 작동 SD 카드 데이터 내보내기 Type-C 고속 충전 파이프라인 보일러 금속 NDT 시험기
간략한 소개
FD540mini 초음파 탐상기는 보일러, 압력 용기, 전력, 석유, 화학, 해양 석유, 파이프라인, 조선, 자동차, 기계 제조, 야금, 금속 가공, 강철 구조물, 철도 운송, 원자력, 대학 등과 같은 산업에서 널리 사용되는 당사에서 출시한 새로운 유형의 초음파 검사 제품입니다. 공작물의 다양한 내부 결함(균열, 느슨함, 기공, 개재물 등)을 편리하게 감지, 위치 확인, 평가 및 진단할 수 있습니다. 이 디지털 초음파 탐상기는 컴팩트한 구조, 안정적인 파형, 강력한 내구성, 고감도, 빠른 응답 및 최대 10000Hz의 최대 반복 방출 주파수를 갖추고 있습니다. 휴대성이 뛰어난 초음파 탐상 제품입니다.
기술적인 매개변수
| 감지 범위 |
10m(종파탄소강) (도량형 성능 요구 사항: ≥3500mm) |
| 펄스 모드 | 샤프 펄스, 구형파, 이중 구형파 |
| 펄스 전압 | 25V~300V 조정 가능 스테핑 25V |
| 펄스 폭 | 0ns~500ns 지속적으로 조정 가능, 10ns 속도 |
| 제동 | 강하고 약하게 조절 가능 |
|
펄스 반복 빈도 |
자동 또는 수동, 100Hz에서 1000Hz까지 지속적으로 조정 가능, 10Hz의 속도로 |
| 얻다 | 120dB, 속도 0.1dB, 1dB, 10dB |
| 대역폭 | 0.1MHz~20MHz |
| 웨이브 필터 | 100만~500만 |
| 디스플레이 화면 | 5.0인치 LCD, 유효 디스플레이 크기는 길이 108mm, 너비 64mm입니다. |
| 해결 | 800×480 |
| 기기 인터페이스 | 듀얼 LEMO-00 C5 |
| 경보 | 게이트 A, B 알람 |
| 출력 인터페이스 | C형 USB |
| 감지 모드 | 전파, 양의 반파, 음의 반파, RF |
| 문 | 독립 A, B |
| 측정 모드 | 피크, 파도 쪽 |
| 메모리 | SD 카드 1G |
| 콘텐츠 저장 | 단일 프레임, 다중 프레임 연속 녹화(200프레임 이하) |
| 정량적 모드 | DAC 곡선, AVG(DGS) 곡선 |
| 보조 기능 |
터치, 가상 키보드, PD fast 지원 충전, 자동 이득, 피크 메모리, 정지 |
|
결함 감지 표준 |
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| 크기와 무게 | 183mm×113mm×45mm 780g, 배터리 포함 |
| 배터리 | 12시간 |
| 단위 | 미터법, 제국 |
| 작동 온도 | -10℃~55℃ |
| 충전기 | “제나랄”AC(100~240V, 50~60Hz) |
| 해결 |
36dB (도량형 성능 요구 사항:≥26dB) |
| 다이내믹 레인지 |
40dB (도량형 성능 요구 사항:≥26dB) |
| 감도 마진 |
60dB (도량형 성능 요구 사항: ≥42dB) |
| 수직 선형성 |
2.8% (도량형 성능 요구 사항: ≤6%) |
|
수평의 선형성 |
0.6% (도량형 성능 요구 사항: ≤2%) |
| 언어 | 중국어/영어 |
특징
1: 본체가 가벼워서 한손 조작에 적합합니다.
2: PD65W 고속 충전 + 12시간 긴 배터리 수명.
3: 새로운 UI 인터페이스를 갖춘 5.0인치 IPS 고화질 디스플레이.
4: 지원 전체 화면 터치, 빠른 제스처 작업, 가상 키보드, 사용하기 쉬운
5: DAC, AVG, 자동 게인, 피크 메모리, 컬러 하프 스팬, B 스캔 및 기타 전문 기능 포함.
6: 중국어 및 영어 전환, SD 카드로 데이터 내보내기, 온라인 업그레이드, 화면 캡처 및 기타 다양한 실용적인 기능을 포함합니다.
표준 구성
| 일련번호아르 자형 | 이름 | 수량 |
| 1 | 호스트 FD540mini | 1 |
| 2 | 프로브(고정밀 직선 프로브, 앵글 프로브) | 2 |
| 3 | 프로브 라인 | 2 |
| 4 | 충전기 | 1 |
| 5 | 전력선 | 1 |
| 6 | 취급 설명서 | 1 |
| 7 | 적합성 인증서 | 1 |
| 8 | 보증 카드 | 1 |
| 9 | 보조베터리 | 1 |
