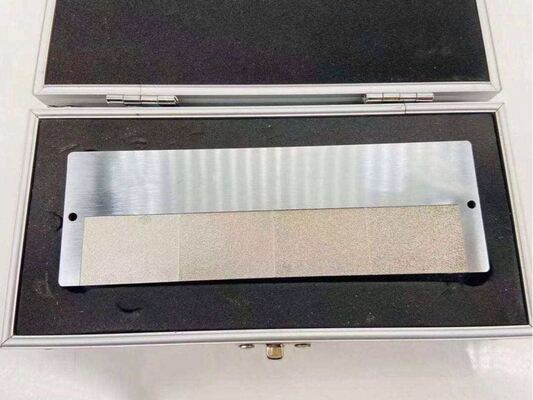

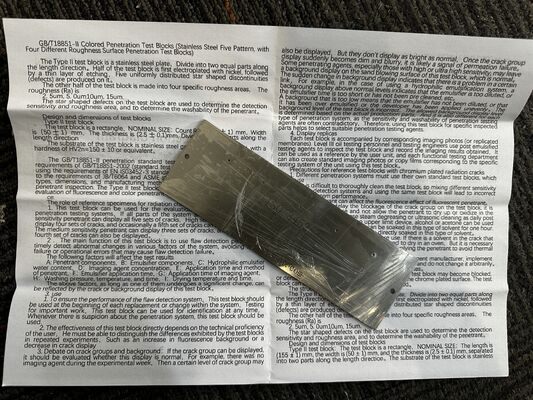

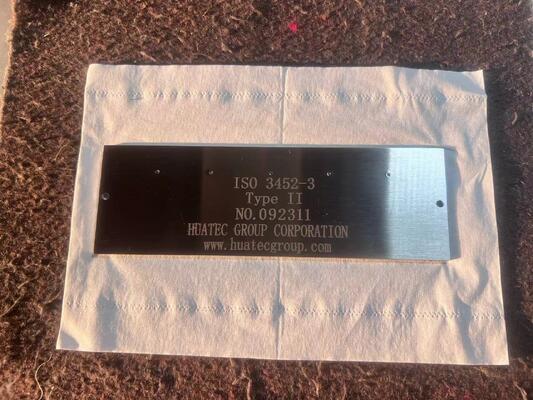

II형 침투 블록 교정 블록 PT II형 블록

II형 침투 블록 캘리브레이션 블록 PT II형 블록

2형 시험 블록의 설계 및 차원 참조

1 디자인

1.1 일반 규정

검사판 (그림 2 참조) 은 정사각형 모양이며 155mm x 50mm x 2.5mm를 측정합니다.

참고: 다른 것을 명시하지 않는 한 모든 차원편차는 ± 10%입니다.

기본 재료는 EN10088-1에 따라 스테인리스 스틸 X2Cr NiMo17-12.3 ((1.4432) 이며 초기 경도는 HV20=150 ± 10 또는 이에 해당합니다.

1.2 씻을 수 있는 면적

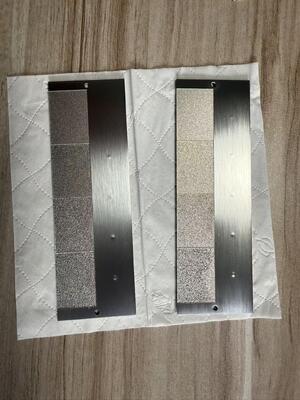

침투 물질의 세척성을 검사하기 위해, 25mm와 35mm의 크기의 4개의 인접한 영역이 패널의 검출 표면 중 하나에 만들어졌습니다. Ra=2.5μm, Ra=5μm,각각 Ra=10μm 및 Ra=15μm (그림 2 참조).

Ra=2.5μm의 면적은 밀링 바퀴로 깎아 얻을 수 있으며 나머지는 가전화로 얻을 수 있습니다.

1.3 결함 영역

결함 영역은 패널 검사 표면의 다른 절반에 있습니다 (그림 2 참조).

1.3.1 전압화

패널의 검사 표면은 HV0.2=500-600의 강도 값 범위를 달성하기 위해 두께 60μm ± 3μm의 전자기 접착되지 않은 니켈 층으로 덮어야 합니다.

이 니켈 층은 0.5μm에서 1.5μm 두께의 크롬 층과 함께 접착되어야 합니다. 그 다음 패널은 예를 들어 HV0.3=900-1000의 경화 범위를 달성하기 위해 열 처리되어야 합니다.405까지 가열하여°C크롬 층의 거칠성 Ra는 1.2μm에서 1.6μm가 되어야 합니다.

1.3.2 인위적 결함

검사 표면의 다른 쪽 (부연면) 에는 2KN에서 8KN의 전형적인 부하 범위를 사용하여 동등한 거리를 가진 다섯 개의 톱니가 만들어져야 한다.

예를 들어, 5개의 인공 결함이 표 1의 부하를 사용하여 제조될 수 있습니다.

표 1, 결함 번호

인위적 결함 틈은 압축기 (120KN) 또는 반구 모양의 피침머리를 가진 적절한 비커를 사용하여 제조됩니다.
