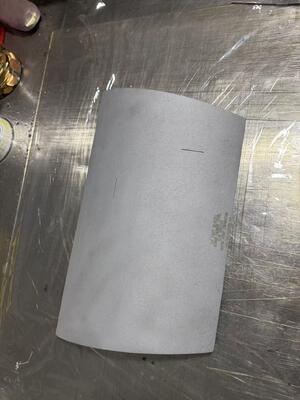

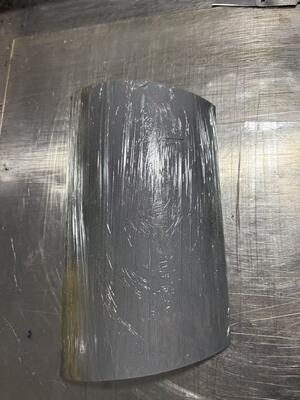

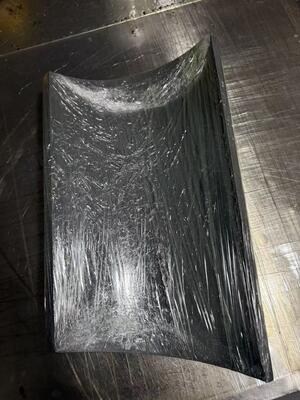

HUATEC PAUT 파이프 캘리브레이션 블록 NDT 캘리브레이션 블록

HUATEC PAUT 파이프 교정 블록 비파괴 검사 교정 블록

이 파이프 교정 블록은 위상 배열 UT(PAUT)를 용이하게 하도록 특별히 설계되었습니다. 블록 설계에는 원래 ASME 설계에 대한 다양한 수정 사항이 포함되어 있으며, 추가적인 축 방향 및 호 길이, 재배열된 노치 레이아웃, 5 NPS 이상의 블록의 경우 한쪽 끝에 10도 각도 절단이 포함됩니다. 이러한 수정 사항은 위상 배열 UT 장비로 DAC/TCG 교정을 수행할 때 후벽에서 발생하는 원치 않는 노이즈를 최소화하는 데 도움이 됩니다.

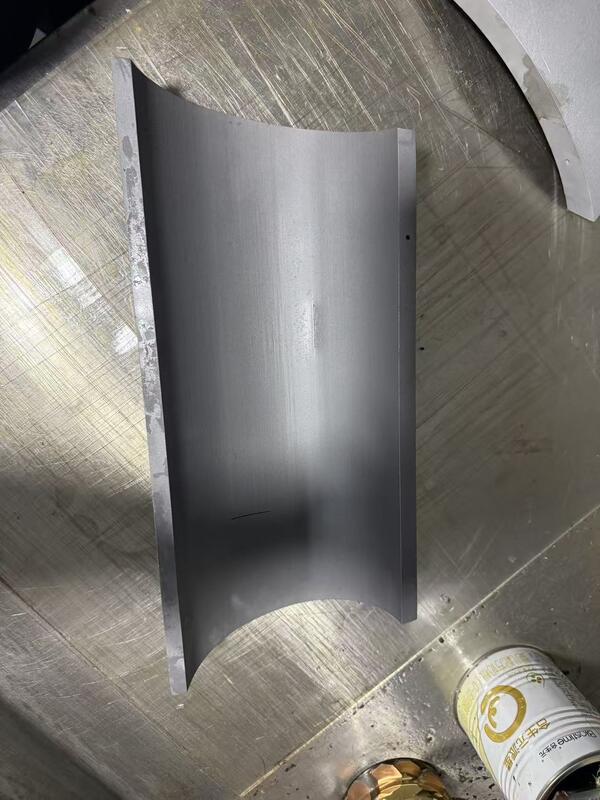

교정 블록은 검사 대상 재료와 동일한 공칭 크기, 스케줄, 열처리 및 재료 사양의 파이프 섹션이어야 합니다. HUATEC은 이러한 표준을 가공하기 위한 원자재 재고를 많이 보유하고 있으며, 고객이 공급한 재료로도 제작할 수 있습니다.당사의 위상 배열 파이프 교정 블록에는 (4)개의 EDM 노치(OD 및 ID 모두에 축 방향 및 둘레 방향)가 공칭 벽 두께의 8-11% 깊이 x 최대 1/4 너비(대부분의 노치는 약 (0.030-0.040) 너비 x 최소 1.000 길이)로 포함되어 있습니다. 5 NPS 이하의 블록은 360도로 유지되는 반면, 5 NPS 이상의 블록은 180/120/90/60도 호 섹션(공칭 파이프 크기에 따라 다름)으로 밀링됩니다. 모든 블록은 최소 축 길이 12인치 또는 10T 중 더 큰 쪽입니다. ASME 섹션 V 조항 4 그림 T-434.3에 따라 제작되었으며, PAUT용 PH Tool 수정 사항이 적용되었습니다.
