제품 상세 정보:
|
| 제품명: | PSM-5 블록 관통 | 차원: | 두께 0.090", 크기 4 x 6인치 |
|---|---|---|---|
| 강조하다: | PSM-5 침투성 시스템 모니터 패널,보증이 있는 침투 탐상 시스템 모니터,파괴적이지 않은 테스트 장비 모니터 패널 |
||

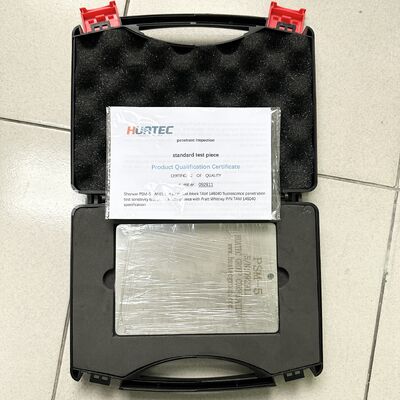

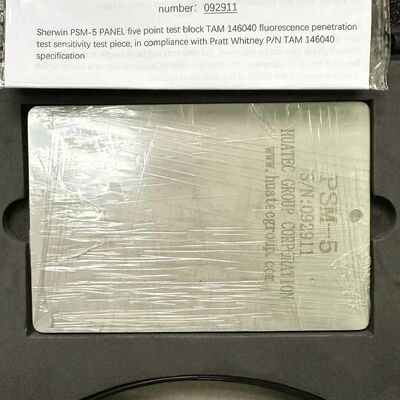

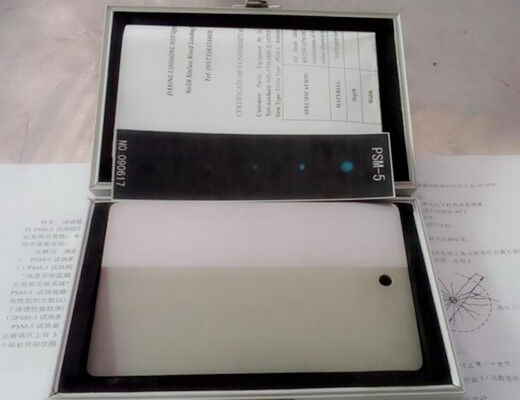

PSM-5 침투 블록 침투 시스템 모니터 패널

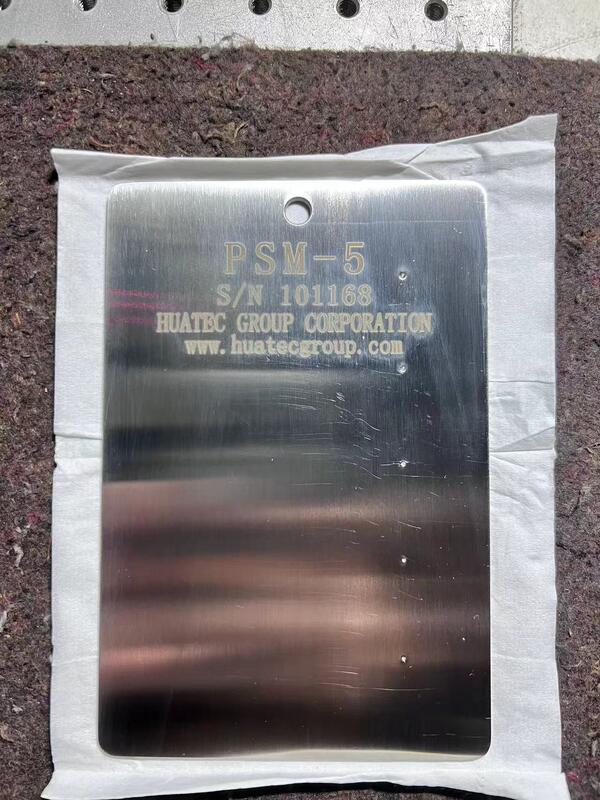

침투 시스템 모니터 패널, 두께 0.090인치, 크기 4x6인치의 스테인리스 스틸 패널. 패널 한쪽 면 전체에 크롬 도금 스트립이 있습니다. 크롬 도금에 5개의 균열 중심이 크기 순서대로 균등하게 배치되어 있습니다. 가장 큰 균열은 저감도 침투제로도 쉽게 보이지만, 가장 작은 균열은 고감도 재료로도 관찰하기 어렵습니다. 크롬 도금 부분 옆에는 침투 세척 특성을 판단하기 위한 "중간 거칠기"의 그릿 블라스트 영역이 있습니다.
o PSM-5 패널은 두 가지 버전으로 제공됩니다. 두 버전 모두 사양에 따라 제조됩니다. o 그릿 블라스트 타입 - 표면을 둔하게 만들기 위해 가볍게 그릿 블라스트 처리된 크롬 스트립이 있습니다. o 스무스 타입 - 두 번째 버전의 크롬 도금 스트립은 그릿 블라스트 처리되지 않았습니다.
o PSM-5 패널 처리는 일일 시스템 점검에 대한 MIL-STD-6866 및 ASTM E-1417 요구 사항을 충족합니다.
적합성 및 교정 증명서
시험 표준: MIL-STD-6866,ASME E1417P & WA TAM146040
항목 유형: Eishin 타입 PSM-5 참조 시험 블록 일련 번호: 307142
|
사양 |
모든 선형 치수는 AS2083/2005, BS2704/1978/1983의 요구 사항을 따릅니다. 열처리는 GB/T6394/2002의 요구 사항을 따릅니다. 실현 가능한 공차는 별도로 명시되지 않는 한 (+/-0.1mm)입니다. |
|
재질: |
ISO에 따른 시험 보고서 10474-3.1.B, JIS G 0415-3.1.B |
|
깊이 |
106μm |
|
너비 |
0.2~0.5μm |
|
산화 특성 |
In -55℃ ~ 200℃ - 3년 동안 변성, 산화, 색상 및 광택 없이 은색으로 보관 |
|
추적성 |
사용된 교정 표준은 국제 표준에 추적 가능합니다. |
