제품 상세 정보:
|
| 제품명: | 초음파 두께 측정기 | 프로브 유형: | 싱글 크리스탈 프로브 / 더블 크리스탈 프로브 |
|---|---|---|---|
| 측정 범위(45# 강철): | 0.15 밀리미터 - 1800 밀리미터 | 측정빈도: | 4Hz、8Hz、16Hz |
| 정확성: | 0.001mm | 표시하다: | 3.5 "QVGA (320 × 240) 색상 TFT-LCD는 상영됩니다 |
| 강조하다: | 초음파 두께 측정기 0.15-1800mm 범위,고정밀 두께 측정기 TG-5700,파괴적이지 않은 테스트 장비 초음파 측정기 |
||

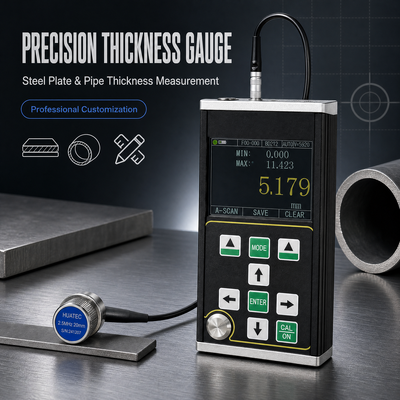

TG-5700 고정도 초음파 두께 측정기 측정 범위 0.15-1800mm
TG-5700는 A/B 스캔을 가진 새로운 유형의 휴대용 고정도 디지털 초음파 두께 측정기입니다. 펄스 반사 기반의 초음파 두께 측정 원칙을 채택합니다.그것은 초음파 파동이 일정한 속도로 그 안에서 전파하고 그 뒷에서 반사 얻을 수 있는 물질의 두께를 측정하는 데 적합합니다측정 해상도는 0.001mm이고 측정 범위는 0.15mm (제철) 까지 얇습니다.
●이 제품은 A 스캔 모드, B 스캔 모드 및 수치 표시 모드를 갖습니다.
● 측정 범위는 넓고, 독특한 "다중 음향" 기술이 채택되어 최소 측정 두께 0.15mm (제철) 의 극 얇은 부품의 측정을 실현합니다.
● 이 제품은 두께를 높은 정확도로 측정 할 수 있으며 최대 측정 해상도는 0.001mm에 도달 할 수 있습니다. 반복 해상도는 ± 0.002mm에 도달 할 수 있습니다.
● 침투 코팅 및 에코에서 에코 측정의 기능을 가지고 있으며, 표면에 페인트 계층과 코팅이있는 재료를 측정하는 데 사용됩니다.
● 다중 측정 모드: mb-e, E-E 및 me-e 모드는 일반적인 두꺼운 작업 조각의 측정에 적합합니다. 얇은 모드는 얇은 부분의 측정을 실현합니다.
● 수학적 모드는: 일반적인 두께 값 모드, 차이 / 감소 속도 모드 및 최대 값 모드;
● 두 가지 가이드 모드: 자동 가이드 / 수동 가이드
● 에너지 절감 기능으로 수동 종료 및 자동 종료 설정이 가능합니다.
● 이중 크리스탈 프로브와 단일 크리스탈 프로브를 포함한 다양한 프로브를 지원하며 최대 20MHz 고주파 프로브를 지원합니다.
● 매스 스토리지를 지원하고 100000 두께 값, A 스캔 파형 500 그룹 및 B 스캔 파형 500 그룹을 동시에 저장할 수 있습니다.
● 320x240 고화질 (QVGA) 해상도 있는 3.5인치 크기의 컬러 TFT-LCD 디스플레이
● 다양한 캘리브레이션 방법이 있으며, 일점 캘리브레이션, 멀티 포인트 캘리브레이션 및 수동 캘리브레이션 모드를 지원합니다.그리고 동시에 음속과 탐사 제로 위치를 캘리브레이트 할 수 있습니다이중 크리스탈 프로브의 v 경로 교정을 지원합니다
● 메트릭 및 영국 시스템 변환을 지원합니다. 밀리미터 및 인치 단위 사이를 전환 할 수 있습니다.
● 영어 표시 를 지원 합니다.
* 참고: 회사는 사전 통지 없이 기술적 변경을 할 권리를 보유합니다.
|
항목 |
TG-5700 |
|
탐사형 |
단일 크리스탈 프로브 / 이중 크리스탈 프로브 |
|
측정 범위 (45# 스틸) |
0.15mm 1800mm |
|
표시 안정성 |
제로 크로싱 및 복수 에코 기술은 에코 강도, 재료 약화 계수, 이득 및 게이트 높이에 의해 두께 측정 값이 영향을 받지 않도록 하기 위해 채택됩니다.그리고 높은 측정 안정성과 신뢰성을 가지고 있습니다.. |
|
측정 주파수 |
4Hz,8Hz,16Hz |
|
결의 |
00.1mm,00.01mm,00.001mm(00.01인치,00.001인치,00.0001인치) |
|
정확성 |
00.001mm |
|
펄스 생성기 |
음의 사각형 파동 방출을 채택하고, 펄스 너비와 전압은 자동으로 탐사선과 일치합니다. |
|
음속 범위 |
400~999m/s |
|
캘리브레이션 블록 |
4mm(강철) |
|
자동 종료 |
5분, 10분, 20분 또는 수동 종료까지 선택할 수 있습니다. |
|
탐사기의 캘리브레이션 |
1점 캘리브레이션, 다점 캘리브레이션 |
|
이득 |
자동 가이드 제어, 수동 가이드 제어 |
|
이득 범위 |
0~70dB |
|
탐지 모드 |
라디오 주파수 (RF), 양 반파 (POS), 음 반파 (NEG), 전체 파 (FULL) |
|
측정 모드 |
(1) MB-E: 초기 에코에서 첫 번째 하부 에코까지의 이동 시간에 기초한 측정 모드; (2) E-E: 침투 코팅 측정 모드, 임의의 Em ∼ En 에코가 선택적입니다; (3) ME-E:복수 에코 측정 모드(4) THIN: 얇은 벽 측정 모드 |
|
숫자 모드 |
두께 값 모드, 차이/감축 속도 모드, 최대/최저 값 모드 |
|
A 스캔 모드 |
사용 가능 |
|
B 스캔 모드 |
사용 가능 |
|
연결 표시 |
사용 가능 |
|
배터리 표시 |
사용 가능 |
|
언어 |
영어 |
|
단위 |
mm/인치 |
|
메뉴 동작 |
사용 가능 |
|
소프트웨어 기능 |
동적 게이트 설정, 빈 설정 (Blank), 에코 빈 설정 (E-Blank), 에코 동결, 에코 변환 및 확장 |
|
저장 기능 |
100,000개의 두께 (100개 그룹, 각 그룹에 1000개) 를 동시에 저장할 수 있고, 500개의 A-스캔 파동 형태 그룹과 500개의 B-스캔 파동 형태 그룹을 동시에 저장할 수 있습니다. |
|
호스트 프로그램 업그레이드 |
사용 가능 |
|
표시 |
3.5 "QVGA (320 × 240) 컬러 TFT-LCD 화면 |
|
데이터 전송 |
RS-232 일련 통신 및 USB를 지원하여 컴퓨터로 데이터를 전송합니다. |
|
작동 온도 |
-10°C∙+50°C- 20까지 도달할 수 있습니다.°C; |
|
작동 전압 |
4개의 5 AA 배터리가 필요합니다. 전원이 충분하지 않을 때, 낮은 전압의 신호가 있습니다. |
|
전체 차원 |
204 x 100 x 36 (mm) |
|
전체 무게 |
310g(배터리 없이) |
|
배터리 |
4pcs AA 건조 배터리 |

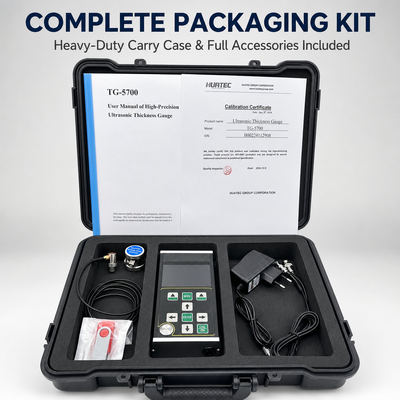

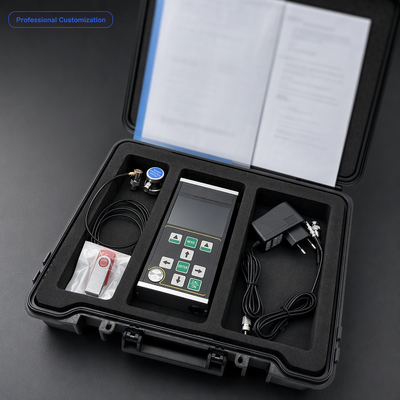

표준 배달
본부 TG-5700 1pc
2.5M Φ20 단일 요소 변환기, 시험 범위 4-1800mm 1pc
접합 병 1pc
1pc
사용 설명서 1pc
캘리브레이션 인증서 1pc
선택용 액세서리
다른 주파수와 함께 다양한 탐사, 단일 탐사 8mm/10mm/12mm, 그리고TR 초음파 두께 탐사
각종 스텝 윙 블록
PC 데이터 소프트웨어
선택적인 탐사선:
|
TS400 이중 결정 탐사선 |
10Mhz |
5mm |
00.5-50mm |
|
TS500 이중 결정 탐사선 |
5Mhz |
5mm |
10.0~65mm |
|
TS510 이중 결정 탐지 |
5Mhz |
10mm |
10.0~500mm |
|
DTM15 단일 결정 탐사선 |
15MHz |
6mm |
00.15-22.5mm |
|
DTM7.5 단일 결정 탐사선 |
7.5Mhz |
6mm |
00.5-22.5mm |
|
DTM10 단일 결정 탐사선 |
10Mh |
6mm |
00.3-22.5mm |
|
DTM5 단일 결정 탐사선 |
5M |
6mm |
10.0-22.5mm |
|
BD510 단일 결정 탐지 |
10Mh |
10mm |
1-1000mm |
|
BD212 단일 결정 탐사선 |
2MHz |
12mm |
4-1800mm |
|
이중 결정 탐사 케이블 |
|
||
|
싱글크리스탈 프로브 케이블 |
|
||
