제품 상세 정보:
|
| 최소 부하 분할 값: | 1N | 범위 감지: | Φ1.5~30mm(다른 센서 선택) |
|---|---|---|---|
| 경보: | 소음 및 빛 경보 | 표시 에러: | ±0.2% |
| 민감도의 반복 측정 오차: | ±0.055% | 출력 파일 타입: | 워드 파일 출력 |
| 정성적 판단 정확도: | 99.99% | ||
| 강조하다: | 산업용 와이어 로프 결함 검출기,엘리베이터 로프 검사를 위한 NDT 검출기,광산 크레인 로프 검사 검출기 |
||

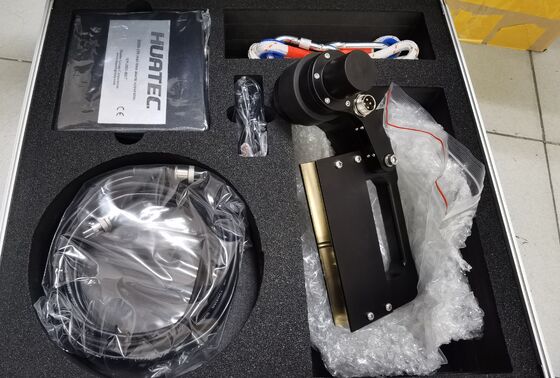

HRD-150 산업용 와이어 로프 결함 스코프 가상 도구 양적 위치 탐지 NDT 엘리베이터 광업 크레인 로프 검사
제품 개요
◆ 실선 로프 내부 및 외부 부러진 와이어, 마모, 부식, 변형, 느슨한 가닥, 점프 와이어, 재료 변화 및 기타 결함을 온라인 테스트 할 수 있습니다.
◆ 시험 결과는 다양한 산업의 표준을 충족시킬 수 있으며, 부러진 와이어의 수와 부러진 와이어 면적과 전체 부러진 와이어 면적의 비율로 표시될 수 있습니다.
◆ 직접 샘플링, 처리 및 분석을 위한 컴퓨터 USB 인터페이스, 온라인 음향 및 빛 경보 및 실시간 표시 결과.
◆ 센서 원형 구조, 둘레 서라운드, 축 자석화, 포화 상태로 철 로프의 자석화.
◆ 이 센서는 금속 알루미늄 껍질 을 사용 하여 방수, 먼지, 충격 및 습기에 저항 합니다.
◆ 안정적인 작업, 신뢰할 수있는 성능, 높은 탐지 정확성, 강력한 반 간섭 성능, 정확한 데이터.
◆ 다양한 컴퓨터 운영 체제인 Windows98/2000 / xp/Vista/windows7에 적응할 수 있는 소프트웨어
◆ 국가 측정법 및 국가 생산 안전법의 규정에 따라,각 기기는 미국 표준 ASTM1571에 따라 국가 측정 연구소가 제3자로 검사해야 합니다., 시험 보고서는 법적 자격을 얻기 위해 발급되어야 합니다.
◆ 광업, 로프웨이, 리프팅 장비, 엘리베이터, 항구 기계, 케이블 브릿지 등에 널리 사용된다.
Korean
2시스템 구성 및 모델
(1) 엘리베이터 전선 로프 지름은 8-16mm입니다
(2) 와이어 로프 컴퓨터 결함 탐지기의 전체 모델은 E15/E20입니다.
| 일련 번호 | 내용 | 큐티 | 의견 | |
|
감지 단위 |
1. | E15 흥분 폴리마그네틱 샘플링 센서 (코더를 형성하기 위한 자동 거리 위치) | 1 | 8-16mm 모든 종류의 엘리베이터 전선 로프 테스트 할 수 있습니다 (일자 로프) |
| 2. |
E20 흥분 폴리마그네틱 샘플링 센서 (인코더를 형성하기 위한 자동 거리 위치) |
1 | 8-16mm 모든 종류의 엘리베이터 전선 로프 테스트 할 수 있습니다 (다중 로프) | |
|
전환 단위 |
3. |
RADF 디지털 변환기 (온라인 모니터링 및 실시간 경보) |
1 | 이 모듈은 미국으로부터 수입되었습니다. |
| 4. | 8344 신호 전환 | 1 | ||
| 5. | USB 시리즈 변환 라인 | 1 | ||
|
처리하기 위해 단위 |
6. | V3.0 버전 처리 패키지 | 1 | |
| 7. | 노트북 | 1 | 컴퓨터 가방과 마우스를 포함해서 | |
| 첨부물 | 8. | 표준 포장 케이스 | 1 | |
| 9. | 안전선 | 1 | ||
| 10. |
국가 법적인 측정 기관에서 발행 제3자 시험 보고 |
1 | 법적인 자격을 얻는 도구의 사용 |
3- 사양
표준: GB/T21837-2008, ASTM E1571-2001 (철화자기 철도의 전자기 검사를 위한 표준 사양), GB/T5972-2006/ISO 4309:90, GB8918?? 2006
감지 범위:Φ1.5~30mm (다른 센서를 선택)
센서와 유선 사이의 상대속도:00.06.0m/s 가장 좋은 선택:0.3~1.5m/s
가이드 수갑과 철사선 사이의 최선 간격: 2~6mm, 허용 간격: 0~15mm
출력 파일 유형: 워드 파일 출력
경보: 소음 및 빛 경보
부러진 철회로 위치 확인
질적 판단 정확성: 99.99%
양적 평가
반복성 오류 감수성: ±0.055%
표시 오류: ±0.2%
위치 탐지 오류 (L): ±0.2%
전력:5V 컴퓨터 전원 공급
센서의 무게: < 10kg (정규 센서)
환경 온도 -10°C~40°C
공기 압력: 86~106Kpa
상대 습도: ≤85%
4기술 핵심 및 법률 자격
(1) 가상 도구: 무선 로프의 무한한 불확실성.만 가상 도구 기술을 사용하여, 소프트웨어로 전통적인 도구를 대체하고 컴퓨터를 사용하여 직접 샘플링,우리는 놓친 검사와 잘못된 판단을 보장할 수 있습니다.마치 영화를 보는 것과 같이, 전선의 전체 과정을 스캔하는 것 처럼, 결과는 정확하고 반복됩니다.
(2) 세 가지 결정 도구: 각기 다른 산업에서 철회로 잔재에 대한 국가 표준에 따라,이 제품은 전자기 질적, 양적, 위치,철사선 내부 및 외부 부러진 철사의 온라인 파괴적이지 않은 테스트, 경화, 마모, 금속 절단 면적 변화, 느슨한 가닥, 점프 와이어, 변형, 재료 이상 및 기타 결함.
법적 도구: 국가 측정법 및 국가 생산 안전법의 규정에 따라각 도구는 미국 표준 astm1571-2006 및 GB/t21387-2008에 따라 국가 측정 기관에 의해 세 번째 당사자로 검사됩니다., 시험 보고서는 법적 자격을 얻기 위해 발급됩니다.
5기술 지표
철사선 지름 범위의 전체 범위를 감지 할 수 있습니다: Φ 1.5-300 - mm (다른 시리즈 사양 센서를 구성 할 필요가 있습니다)
센서와 유선 사이의 상대 속도는: 0.0 ~ 6.0m/s 최고: 0.3 ~ 1.5m/s
센서 가이드 수갑과 철 로프 사이의 최적의 간격은 2 ~ 6mm, 허용 간격은 0 ~ 15mm입니다
부러진 와이어 결함 (LF) 검출 능력
질적: 단일 집중 분쇄 된 와이어의 질적 탐지 정확도는 99.99%입니다.
정량화: 한 장소에서 깨진 뿌리의 수가 하나 또는 한 동등한 뿌리를 잘못 판단 할 수 있습니다.
100번 이상의 수치 검출을 통해 단일 중앙화된 뿌리 파열을 실수 없이 수행하면 정확도는 ≥92%입니다.
금속 가로단변화율 (LMA)
탐지 감수성의 허용 오류 반복성: ±0.055%
탐지 정확도 표시의 허용 오류: ± 0.2%
위치 (L) 검출 능력: 검출 길이 비율 오류: ±0.2%
전원 공급: 컴퓨터 배터리 전원 5V
센서 무게: 일반적으로 사용되는 사양 < 10kg
환경 온도: -10°C~40°C 대기 압력: 86~106Kpa 상대 습도: ≤85%
