제품 상세 정보:
|
| 탐침 주파수: | 0.5MHz~20MHz | 재질 속도 범위: | 310 - 18699m/s, 알려진 두께로 속도 측정 가능 |
|---|---|---|---|
| 재질 속도 범위: | 500~999m/s (0.0197~0.3937in/us) | 디스플레이 유형: | 2.4인치(320 × 240 도트 매트릭스)TFT 컬러 디스플레이 LCD 화면 |
| 보기 모드: | A-SCAN, B-SCAN, 숫자, 캡처, 차이, 알람 | ||
| 강조하다: | TG-5600DL 초음파 두께 측정기,다층 두께 측정 기기,파이프라인 부식 감지 두께 측정기 |
||
TG-5600DL 컬러 초음파 두께 측정기 100000 데이터 저장 다층 두께 측정 파이프라인 압력 용기 부식 감지용

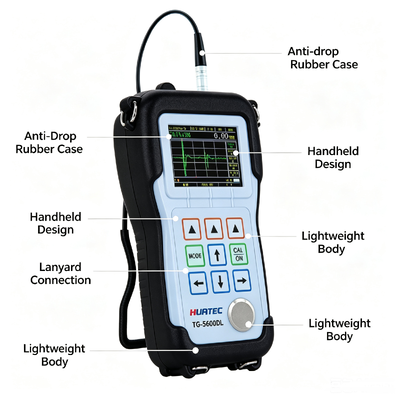

HUATEC TG-5600DL은 휴대용 초음파 두께 측정기입니다. 초음파 측정 원리를 기반으로 TG-5600DL은 0.001mm 또는 0.0001인치의 높은 정확도로 다양한 재료의 두께를 측정할 수 있으며 다양한 두께 측정 응용 분야에 널리 사용됩니다.
사용자는 측정 대상 재료를 손상시키지 않고 한 면에서만 두께를 측정할 수 있습니다.

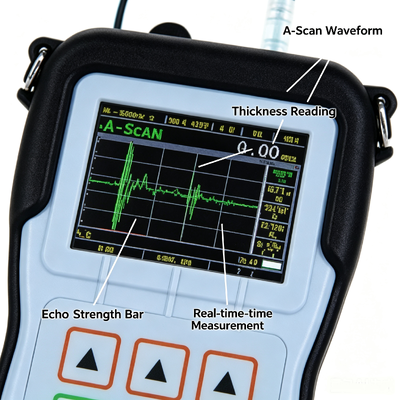

TG-5600DL은 두께 판독값과 A-스캔을 동시에 표시하여 사용자가 파형을 확인할 수 있습니다. 에코 디스플레이는 사용자가 측정을 제어하는 데 도움이 되므로 두께 측정 범위가 넓고 측정값이 정확하며 재료 관련 측정 오류도 방지할 수 있습니다. B-스캔 기능은 측정 대상의 하단 프로파일을 관찰하는 데 사용됩니다. 프로브는 측정 대상 표면을 따라 이동하여 측정 대상의 단면을 표시합니다.
이 측정기는 제조, 금속 가공 산업, 항공 우주, 철도 운송, 화학 산업, 상품 검사 산업 및 기타 테스트 분야에서 사용할 수 있습니다. 다양한 판과 가공 부품을 정확하게 측정하는 것 외에도 생산 장비의 다양한 파이프와 압력 용기를 모니터링하여 사용 중 부식 후 얇아지는 정도를 추가로 모니터링할 수 있으며 비파괴 검사 산업에서 필수적인 도구입니다.
저장 기능은 고객의 요구에 따라 선택 사항이며, 내장된 대용량 데이터 로거는 최대 100,000개의 두께 측정값과 400개의 파형을 저장할 수 있습니다. 다층 두께 측정, 초고해상도, 대형 범위 두께 측정, 디지털 노이즈 감소 및 창 모드, 내부 벽 산화물 층, 실시간 통신, 다중 채널 및 기타 옵션과 같은 다른 기능도 선택 사항입니다.
주요 매개변수
| 장비 사양 | |
| 작동 원리 | P-E (펄스-에코), I-E (인터페이스-에코), E-E (에코-에코), I-ME (다중 에코), E-EV (에코 검증) |
| 프로브 유형 | 딜레이 라인 프로브, 접촉 프로브, 멤브레인 프로브, 펜슬 타입 프로브, 침지 프로브 |
| 교정 | 프로브 제로, 속도 교정, 1점 교정, 2점 교정, 속도 설정 |
| 두께 범위 |
0.01mm ~ 38m, 테스트 재료, 프로브 표면 상태, 온도 및 선택한 구성에 따라 다름. 0.15mm ~ 30mm (표준 D15A 프로브, 강철) |
| 재료 속도 범위 | 310 - 18699m/s, 알려진 두께로 속도를 측정할 수 있음 |
| 해상도 | 선택 사항 0.1/ 0.01/0.001mm |
| 프로브 주파수 | 0.5MHz ~ 20 MHz |
| 측정 단위 | mm, 인치, μm, mil |
| 업데이트 속도 | 초당 4Hz, 8Hz, 16Hz 선택 가능 |
| 전원 끄기 | 5, 10 또는 20분 동안 유휴 상태일 때 자동 전원 끄기 또는 수동 |
| 디스플레이 유형 | 2.4인치 (320 x 240 도트 매트릭스) TFT 컬러 디스플레이 LCD 화면 |
| 정류 모드 | RF, RF-, FULL, HALF+, HALF |
| 보기 모드 | A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARM |
| 저장 | 100,000개의 두께 값과 400개의 매개변수 설정 파일 저장 가능 (선택 사항) |
| 게인 | 다양한 테스트 조건에 대해 낮음, 중간 또는 높음 |
| 디스플레이 모드 | 일반, 최소/최대 캡처, DIFF/RR% |
| V-경로 보정 | 자동 |
| 업데이트 속도 | 4Hz, 8Hz, 16Hz 선택 가능 |
| 재료 속도 범위 | 500 ~ 9999m/s (0.0197 ~ 0.3937in/us) |
| 언어 | 중국어, 영어, 일본어 선택 가능 |
| 경보 설정 | 최소 및 최대 경보. 0.25mm ~ 508mm (0.010" ~ 20.00") 범위. 경보 시 동적 파형 색상 변경 |
| 전원 요구 사항 | AA 사이즈 배터리 2개 |
| 작동 시간 | 약 40시간 |
| 장비 종료 | 선택 가능한 항상 켜짐 또는 비활성 후 5, 10, 20분 자동 종료 |
| 작동 온도 | -10°C ~ +50°C (+10°F ~ +120°F) |
| 크기 | 153mm X 76mm X 37mm (높이 X 너비 X 깊이) |
| 무게 | 배터리 포함 280g |
주요 측정 기능
• 대부분의 재료 측정은 단일 요소 트랜스듀서를 사용하여 수행할 수 있습니다.
• 측정 두께 범위: 0.01mm ~ 38m, 측정 재료, 프로브, 표면 상태, 온도 및 선택한 구성에 따라 다름.
• 알려지지 않은 음속 재료의 음속 결정
• 고해상도: 일반 디스플레이 해상도는 0.001mm이며, 선택 가능한 초고해상도는 0.0001mm에 도달할 수 있습니다.
• 측정 단위: 밀리미터, 인치, 마이크론 및 밀.
• 고온 측정: 최대 500°C.
• 시스템 기본 구성 메뉴: 사용자의 편의를 위해 장비의 프로브 사용에 대한 기본 조건에 따라 설정되었습니다.
• 일시 중지 기능: 측정 후 처리 작업을 허용합니다. 모든 매개변수를 편리하게 조정하여 안정적인 측정 데이터를 얻을 수 있습니다.
• 전체 화면 파형 디스플레이 기능: 에코 디스플레이 영역을 20% 늘려 운영자에게 넓은 창 경험을 제공합니다.
• 에코 강도 표시: 에코가 강할수록 더 많은 표시줄이 표시되며, 특히 숫자 디스플레이는 더 유용합니다.
• 시간 기반 B-스캔 모드: 측정 대상의 하단 프로파일을 관찰하는 데 사용됩니다.
• 차이/감소율 모드: 설정 지점에 대한 두께 차이를 표시하고 감소율의 백분율로 표현합니다.
• TDG 시간 가변 게인: 초기 게인을 줄여 초기 펄스 또는 인터페이스 에코를 효과적으로 줄이고, 최대 게인을 늘려 테스트 샘플의 하단 에코를 증가시켜 측정을 용이하게 합니다.
• 측정 모드: 펄스-에코(P-E), 인터페이스-에코(I-E), 에코-에코(E-E), 다중 에코(I-ME), 이중 에코 검증(E-EV)
표준 구성
| 항목 | 수량 |
|
TG-5600DL 초음파 두께 측정기 |
1 |
| 프로브 | 1 |
| 케이블 | 1 |
| 고무 커버 | 1 |
| 알카라인 배터리 | - |
| 커플런트 병 | 1 |
| 케이스 | 1 |
| 사용 설명서 | 1 |
| 교정 인증서 | 1 |
선택적 액세서리
| 프로브 | 케이블 |
| 고무 커버 | 단계 블록 |
| 딜레이 라인 | 커플링제 |
| 보호 필름 | 소프트웨어 옵션 |
이 표는 다양한 일반 재료에서 초음파의 전파 속도를 나열합니다. 참조용입니다. 이러한 재료의 실제 속도는 재료 조성, 결정립의 선호 방향, 다공성 및 온도 등 다양한 이유로 표의 속도와 다를 수 있습니다. 따라서 최상의 측정 정확도를 달성하려면 특정 재료로 만든 샘플을 먼저 테스트하여 특정 재료의 속도를 확인해야 합니다.
재료 속도 목록
| 재료 | 속도(m/s) |
| 강철 20# | 5891 |
| 알루미늄 | 6320 |
| 크롬 | 6200 |
| 구리 | 4660 |
| 금 | 3251 |
| 철 | 5930 |
| 납 | 2160 |
| 마그네슘 | 5806 |
| 은 | 3607 |
| 티타늄 | 6098 |
| 아연 | 4193 |
| 텅스텐 | 5181 |
| 주석 | 3320 |
| 황동 | 4380 |
| 회주철 | 4600 |
| 유리 | 5766 |
| 나일론 | 2610 |
| 스테인리스 스틸 304 | 5334 |
| PVC | 2392 |
| 실리콘 | 9620 |
| 석영 유리 | 5655 |
참고:위 표는 참고용입니다. 실제 속도 교정은 6.2 속도 교정을 참조하십시오.
